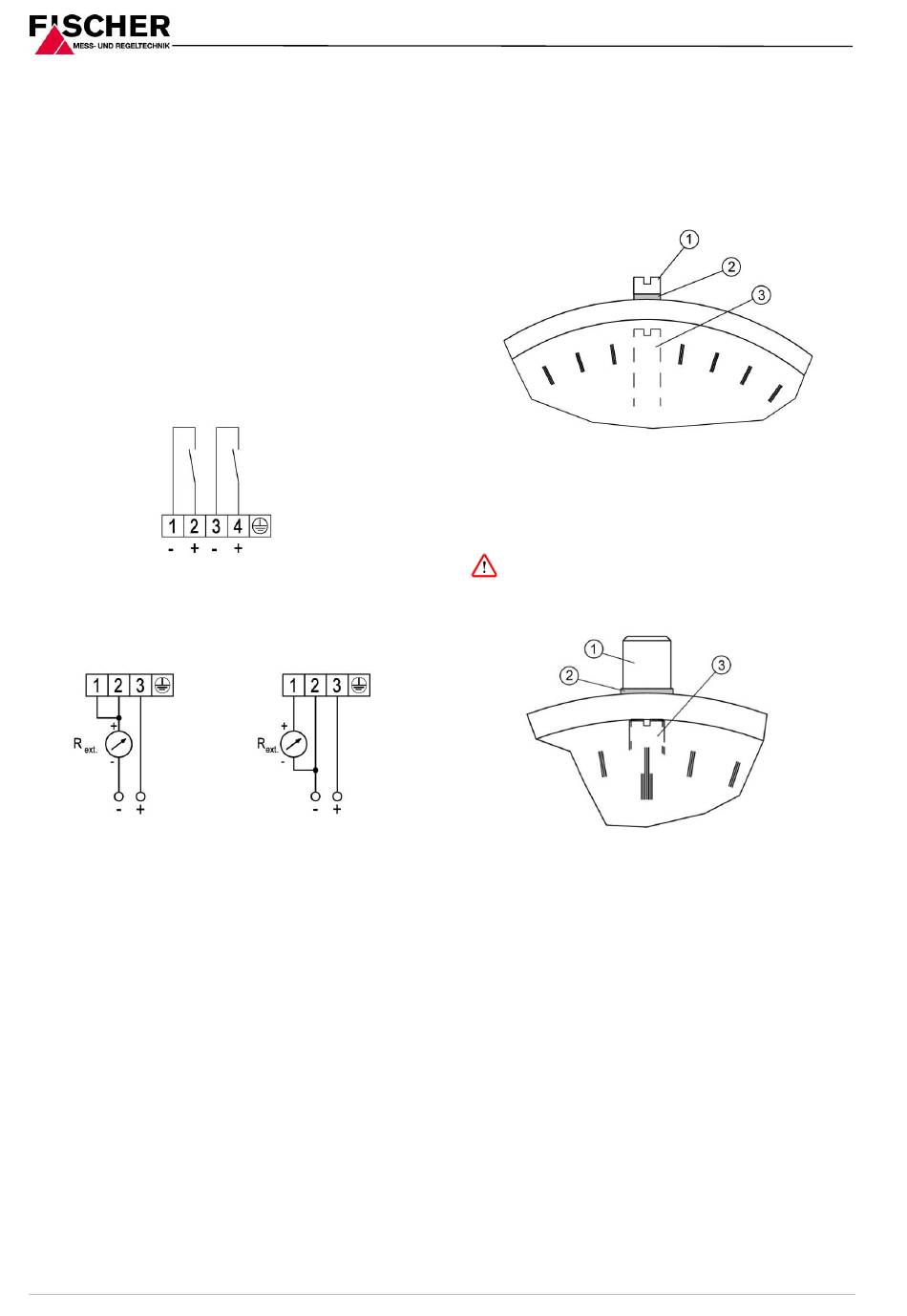

FISCHER DA03 Bedienungsanleitung Seite 4

Bei 2 Kontakten:
1. Kontakt linker Sollwertzeiger
2. Kontakt rechter Sollwertzeiger
Bei 3 Kontakten:
1. Kontakt linker Sollwertzeiger
2. Kontakt mittlerer Sollwertzeiger
3. Kontakt rechter Sollwertzeiger
4.2.3 Induktivkontakte
Bitte beachten Sie hierzu auch die Technischen Da-
ten in dem zugehörigen Datenblatt KE##.
Induktivkontakte dürfen nur in Verbindung mit ei-
nem geeigneten Trennschaltgerät betrieben wer-
den.
1. Kontakt
linker Sollwertzeiger
Betriebsspannung U
4.2.4 Drehwinkelumformer KINAX 3W2
2-Leiteranschluss
DC Hilfsenergie 12...30V
5 Inbetriebnahme
Voraussetzung für die Inbetriebnahme ist die ord-
nungsgemäße Installation aller elektrischen Versor-
gungs- und Messleitungen. Alle Anschlussleitungen
müssen so verlegt werden, dass keine mechani-
schen Kräfte auf das Gerät einwirken.
Vor Inbetriebnahme ist die Dichtheit der Druckan-
schlussleitungen zu prüfen.
5.1 Nullpunkt-Korrektur
Die Differenzdruckmessgeräte werden werksseitig
justiert ausgeliefert, so dass sich Justierarbeiten am
Montageort im Regelfall erübrigen.
Messkammer (+) und (-) -Seite drucklos oder mit
dem vorhandenen statischen Anlagendruck belas-
ten.
4 | 20 Seite
2. Kontakt
rechter Sollwertzeiger
=5...25V
b
3-Leitersnschluss
•
Verschlussschraube demontieren.
•
Messwertzeiger mittels Nullpunkt-
Korrekturschraube auf Skalennullpunkt stellen.
•
Verschlussschraube montieren.
5.2 Lage der Nullpunkt-Korrekturschraube
1 Verschlussschraube
2 Dichtscheibe
3 Nullpunkt-Korrekturschraube
5.3 Lage der Nullpunkt-Korrekturschraube
bei gefüllten Ausführungen
Bei gefüllten Ausführungen muss vor Inbe-
triebnahme das Entlüftungsventil an der Ober-
seite des Gehäuses geöffnet werden!
1 Verschlussschraube
2 Dichtscheibe
3 Nullpunkt-Korrekturschraube
5.4 Schaltpunkteinstellung
In der Frontscheibe des Messgerätes ist ein Ver-
stellschloss angebracht (s. Abb.). Mit Hilfe des ab-
nehmbaren Verstellschlüssels können die an den
Sollwertzeigern angebrachten Kontakte auf jeden
Punkt des Skalenbereiches eingestellt werden.
Aus Gründen der Schaltgenauigkeit und der Le-
bensdauer der mechanischen Messsysteme sollen
die Schaltpunkte zwischen 10% und 90% der
Messspanne liegen.
