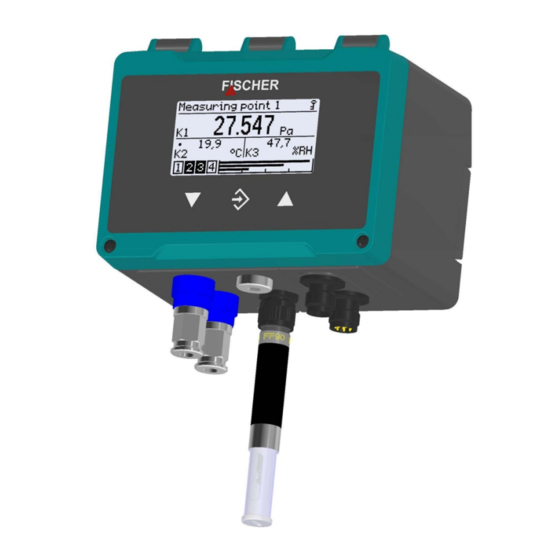

FISCHER PRO-LINE FT90 Betriebsanleitung
  1. Anleitungen
  2. Marken
  3. FISCHER Anleitungen
  4. Messgeräte
  5. PRO-LINE FT90
  6. Betriebsanleitung

FISCHER PRO-LINE FT90 Betriebsanleitung

Vorschau ausblenden Andere Handbücher für PRO-LINE FT90:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen

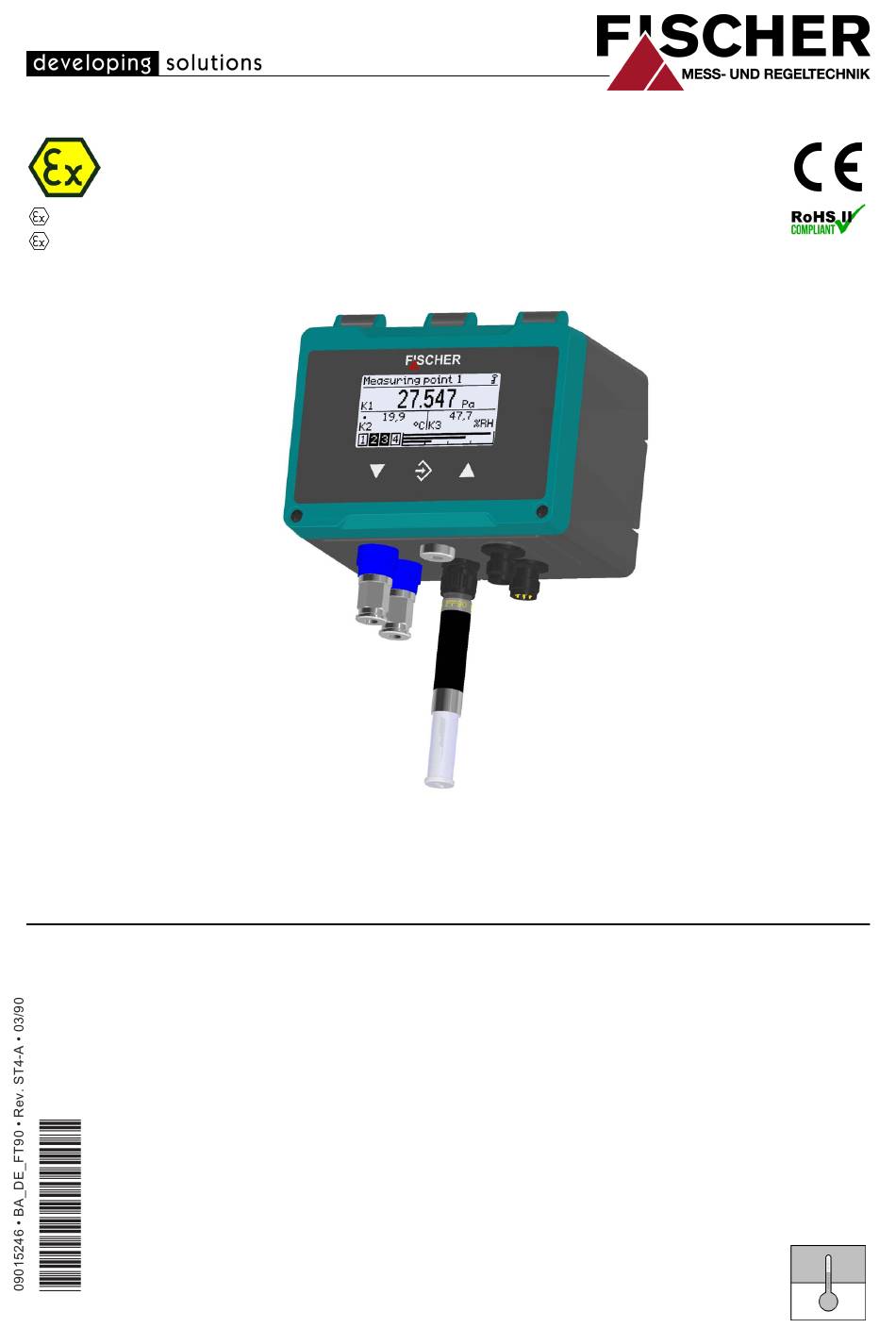

II 3G Ex ec IIC T4 Gc
II 3D Ex tc IIIB T125°C Dc
Betriebsanleitung
FT90
Feuchte- und Temperatur Messgerät
PRO-LINE ®
mit optionaler (Differenz-)Druckmessung

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für FISCHER PRO-LINE FT90

Inhaltszusammenfassung für FISCHER PRO-LINE FT90

  • Seite 1 II 3G Ex ec IIC T4 Gc II 3D Ex tc IIIB T125°C Dc Betriebsanleitung FT90 Feuchte- und Temperatur Messgerät PRO-LINE ® mit optionaler (Differenz-)Druckmessung...
  • Seite 2 Alle Rechte, auch die der Übersetzung, vorbehalten. Kein Teil dieses Doku- ments darf in irgendeiner Form (Druck, Fotokopie, Mikrofilm oder einem ande- ren Verfahren) ohne schriftliche Genehmigung der Fa. FISCHER Mess- und Regeltechnik GmbH, Bad Salzuflen, reproduziert oder unter Verwendung elek- tronischer Systeme verarbeitet, vervielfältigt oder verbreitet werden.

  • Seite 3: Inhaltsverzeichnis

    FISCHER Mess- und Regeltechnik GmbH Inhaltsverzeichnis Inhaltsverzeichnis 1 Sicherheitshinweise ......................6 1.1 Allgemeines ..........................1.2 Personalqualifikation ......................1.3 Personalqualifikation ......................1.4 Gefahren bei Missachtung der Sicherheitshinweise............... 1.5 Sicherheitshinweise für Betreiber und Bediener..............1.6 Sicherheitshinweise für Betreiber und Bediener..............1.7 Unzulässiger Umbau ......................
  • Seite 4 Inhaltsverzeichnis FISCHER Mess- und Regeltechnik GmbH 4 Inbetriebnahme ........................ 25 4.1 Installationskontrolle ....................... 25 4.2 Messgerät einschalten......................25 4.2.1 Messwertanzeige ........................26 4.2.1.1 2 Kanal Ausführung T/rF ......................26 4.2.1.2 3 Kanal Ausführung P/T/rF ......................27 4.2.1.3 Hintergrundbeleuchtung ......................27 4.2.2 Tastatur............................
  • Seite 5 FISCHER Mess- und Regeltechnik GmbH Inhaltsverzeichnis 5.5.4 Anzeige ............................82 5.5.4.1 Sprache ............................83 5.5.4.2 Bezeichnung..........................83 5.5.4.3 Messwertanzeige........................83 5.5.4.4 Farbwechsel Zuordnung......................84 5.5.4.5 LCD Farbe ..........................85 5.5.4.6 LCD-Beleuchtung ........................85 5.5.4.7 LCD-Kontrast..........................86 5.5.5 Modbus RTU..........................86 5.5.5.1...

  • Seite 6: Sicherheitshinweise

    1 | Sicherheitshinweise FISCHER Mess- und Regeltechnik GmbH 1 Sicherheitshinweise 1.1 Allgemeines Diese Betriebsanleitung enthält grundlegende und unbedingt zu beachtende Hinweise für Installation, Betrieb und Wartung des Gerätes. Sie ist unbedingt vor der Montage und Inbetriebnahme des Gerätes vom Monteur, dem Betreiber sowie dem zuständigen Fachpersonal zu lesen.

  • Seite 7: Sicherheitshinweise Für Betreiber Und Bediener

    FISCHER Mess- und Regeltechnik GmbH Sicherheitshinweise | 1 1.5 Sicherheitshinweise für Betreiber und Bediener Die Sicherheitshinweise zum ordnungsgemäßen Betrieb des Gerätes sind zu beachten. Sie sind vom Betreiber dem jeweiligen Personal für Montage, War- tung, Inspektion und Betrieb zugänglich bereitzustellen.

  • Seite 8: Sicherheitsbewusstes Arbeiten Bei Wartung Und Montage

    1 | Sicherheitshinweise FISCHER Mess- und Regeltechnik GmbH 1.9 Sicherheitsbewusstes Arbeiten bei Wartung und Montage Die in dieser Betriebsanleitung aufgeführten Sicherheitshinweise, bestehende nationale Vorschriften zur Unfallverhütung und interne Arbeits-, Betriebs- und Sicherheitsvorschriften des Betreibers sind zu beachten. Der Betreiber ist dafür verantwortlich, dass alle vorgeschriebenen Wartungs-, Inspektions-, und Montagearbeiten von autorisiertem und qualifiziertem Fach- personal ausgeführt werden.

  • Seite 9: Produkt Und Funktionsbeschreibung

    FISCHER Mess- und Regeltechnik GmbH Produkt und Funktionsbeschreibung | 2 2 Produkt und Funktionsbeschreibung 2.1 Lieferumfang ® • Differenzdrucktransmitter FT90 PRO-LINE Ausführung gem. Typenschild mit integrierter Montageschiene. Befesti- gungsschrauben sind nicht im Lieferumfang enthalten. • Betriebsanleitung 2.2 Bestimmungsgemäßer Gebrauch Der FT90 eignet sich zur Messung von Feuchte- und Temperatur in neutralen gasförmigen Medien.

  • Seite 10: Funktionsbild

    2 | Produkt und Funktionsbeschreibung FISCHER Mess- und Regeltechnik GmbH 2.3 Funktionsbild Display Netzteil 24 V AC/DC þ û ÿ Option Sensor 1 Kanal 1 Schaltausgang 1 Differenzdruck Schaltausgang 2 Schaltausgang 3 Schaltausgang 4 µC Optionen Analogausgang 1 Sensor 2...

  • Seite 11: Geräteausführungen

    FISCHER Mess- und Regeltechnik GmbH Produkt und Funktionsbeschreibung | 2 2.5 Geräteausführungen 2.5.1 Prozessanschluss Feuchte und Temperatur Messgerät Feuchte und Temperatur Messgerät mit Druckmessung O-Ring Verschluss- Schraube Pneumatischer Steckanschluss FF90 Temperatur- und Feuchte-Fühler CK Verschraubung CK Verschraubung O-Ring 1/8'' Verschraubung Schneidringverschraubung Abb. 2: Prozessanschlüsse...

  • Seite 12: Atex Ausführung

    2 | Produkt und Funktionsbeschreibung FISCHER Mess- und Regeltechnik GmbH 2.5.3 ATEX Ausführung Erdungsanschluss Leitfähiges Gehäuse Abb. 4: ATEX Ausführung BA_DE_FT90...

  • Seite 13: Typenschild

    FISCHER Mess- und Regeltechnik GmbH Produkt und Funktionsbeschreibung | 2 2.5.4 Typenschild Abb. 5: Typenschild Feuchte/Temperatur Abb. 6: Typenschild Druck/Feuchte/Temperatur Konformität Geräte Typ (Bestellkennzeichen) Grundmessbereich Eingestellter Messbereich Ausgangssignal Überlastbarkeit Hilfsenergie Produktionsnummer Kunden Artikelnummer 10 ATEX Kennzeichnung 11 Spezielle Eigenschaften 12 Parameternummer 13 Anschlussbild Stecker 1 14 Anschlussbild Stecker 2 15 Daten für Kanal 1...

  • Seite 14: Montage

    3 | Montage FISCHER Mess- und Regeltechnik GmbH 3 Montage 3.1 Allgemeines Das Gerät ist für den Aufbau auf Montageplatten oder ebenen Wandflächen vorgesehen. Zu diesem Zweck wird eine vormontierte 35 mm Montageschiene aus Kunststoff mitgeliefert. Die Befestigungsschrauben sind nicht im Lieferum- fang enthalten.

  • Seite 15: Prozessanschluss

    FISCHER Mess- und Regeltechnik GmbH Montage | 3 3.3 Prozessanschluss • Nur durch autorisiertes und qualifiziertes Fachpersonal. • Beim Anschluss des Gerätes müssen die Leitungen drucklos sein. • Das Gerät ist durch geeignete Maßnahmen vor Druckstößen zu sichern. • Prüfen Sie die Eignung des Gerätes für das zu messende Medium.

  • Seite 16: Schneidringverschraubungen

    3 | Montage FISCHER Mess- und Regeltechnik GmbH Prozessanschluss-Typ Grösse Pneumatischer Steckanschluss Polyamid-Schlauch 6 x 4 x 1 mm für Hydraulikschläuche 8 x 6 x 1 mm CK Schnellverschraubung PVC-Schlauch 6 x 4 x 1 mm ® für weiche Schläuche...

  • Seite 17: Elektroanschluss

    FISCHER Mess- und Regeltechnik GmbH Montage | 3 3.4 Elektroanschluss • Nur durch autorisiertes und qualifiziertes Fachpersonal. • Beim Anschluss des Gerätes sind die nationalen und internationalen elek- trotechnischen Regeln zu beachten. • Schalten Sie die Anlage frei bevor Sie das Gerät elektrisch anschließen.

  • Seite 18: Geräte Nur Mit Schaltausgängen

    3 | Montage FISCHER Mess- und Regeltechnik GmbH 3.4.2 Geräte nur mit Schaltausgängen 3.4.2.1 Schaltung Das Gerät wird wie nachfolgend beschrieben angeschlossen. Die zulässige Be- lastung/Bürde ist in den technischen Daten aufgeführt. Der Anschluss erfolgt mit einem konfektionierten Sensoranschlusskabel (s. Zubehör). Alternativ kann auch eine konfektionierbare M12 Kupplung verwendet werden.

  • Seite 19: M12 Stecker 1: Hilfsenergie Und Analogausgang

    FISCHER Mess- und Regeltechnik GmbH Montage | 3 3.4.2.2 M12 Stecker 1: Hilfsenergie und Analogausgang Pin Signal Kabelfarbe 1 Betriebsspannung Braun 2 Unbenutzt Weiss 3 Betriebsspannung Blau 4 Unbenutzt Schwarz 5 Unbenutzt Grau A Codierung Abb. 14: M12 Stecker 5pol 3.4.2.3 M12 Stecker 2: Schaltausgänge...

  • Seite 20: Geräte Mit Schalt- Und Analogausgängen

    3 | Montage FISCHER Mess- und Regeltechnik GmbH 3.4.3 Geräte mit Schalt- und Analogausgängen 3.4.3.1 Schaltung Das Gerät wird in 3-Leiterschaltung wie nachfolgend beschrieben angeschlos- sen. Die zulässige Belastung/Bürde ist in den technischen Daten aufgeführt. Der Anschluss erfolgt mit einem konfektionierten Sensoranschlusskabel (s. Zu- behör).

  • Seite 21: M12 Stecker 1: Hilfsenergie Und Analogausgang

    FISCHER Mess- und Regeltechnik GmbH Montage | 3 3.4.3.2 M12 Stecker 1: Hilfsenergie und Analogausgang Pin Signal Kabelfarbe 1 Betriebsspannung Braun 2 Analogausgang 2 AOut2 Weiss 3 Betriebsspannung Blau 4 Analogausgang 1 AOut1 Schwarz 5 Analogausgang 3 AOut3 Grau A Codierung Abb. 19: M12 Stecker 5pol...

  • Seite 22: Geräte Mit Modbus

    3 | Montage FISCHER Mess- und Regeltechnik GmbH 3.4.4 Geräte mit Modbus GEFAHR Hilfsenergie für ATEX Geräte Bei der Wahl der Stromversorgung ist zu berücksichtigen, dass diese eine po- tentielle Zündquelle darstellen kann. Ergreifen Sie geeignete Schutzmaßnahmen um diese Gefahr abzuwenden.

  • Seite 23: Einspeisung Der Hilfsenergie

    FISCHER Mess- und Regeltechnik GmbH Montage | 3 3.4.4.2 Einspeisung der Hilfsenergie Die folgenden Darstellungen sollen das Prinzip der Spannungsversorgung des FT90 im Modbus Netzwerk erläutern. Die Einspeisungsknoten sind jedoch nicht Teil des Lieferumfangs und müssen vom Betreiber selbst aufgebaut werden.

  • Seite 24: M12 Stecker 1: Modbus In

    3 | Montage FISCHER Mess- und Regeltechnik GmbH 3.4.4.3 M12 Stecker 1: Modbus IN Pin Signal Kabelfarbe 1 Betriebsspannung Braun 2 Modbus BUS-D1 Weiss 3 Betriebsspannung Blau 4 Modbus BUS-D0 Schwarz 5 Modbus BUS-R Grau A Codierung Abb. 27: M12 Stecker 5pol 3.4.4.4 M12 Stecker 2: Modbus OUT...

  • Seite 25: Inbetriebnahme

    FISCHER Mess- und Regeltechnik GmbH Inbetriebnahme | 4 4 Inbetriebnahme 4.1 Installationskontrolle HINWEIS! Die Kontrolle der Druckleitungen kann bei Geräten ohne Druck- anschluss entfallen. Vor der Inbetriebnahme des Messgeräts: w Überprüfen Sie die ordnungsgemäße Montage der Druckleitungen. 1. Ist das Messgerät unbeschädigt? 2.

  • Seite 26: Messwertanzeige

    4 | Inbetriebnahme FISCHER Mess- und Regeltechnik GmbH 4.2.1 Messwertanzeige Abhängig von der Geräteausführung gibt es unterschiedliche Darstellungsvari- anten für die Messwertanzeige. 4.2.1.1 2 Kanal Ausführung T/rF Zuordnung: Kanal 1: Temperatur Kanal 2: Feuchte Messwertanzeige Die Darstellung kann über das Menü...

  • Seite 27: Kanal Ausführung P/T/Rf

    FISCHER Mess- und Regeltechnik GmbH Inbetriebnahme | 4 4.2.1.2 3 Kanal Ausführung P/T/rF Zuordnung: Kanal 1: Differenzdruck Kanal 2: Temperatur Kanal 3: Feuchte Messwertanzeige Die Darstellung kann über das Menü angepasst wer- den. Es können drei Kanäle gleichzeitig oder einzeln dargestellt werden. Die Bargraphanzeige zeigt stets alle drei Messkanäle an.

  • Seite 28: Tastatur

    4 | Inbetriebnahme FISCHER Mess- und Regeltechnik GmbH 4.2.2 Tastatur In diesem Abschnitt werden die grundsätzlichen Funktionen der Tastatur erläu- tert. Weiterführende Informationen zum Bedienkonzept entnehmen Sie bitte dem Abschnitt ‚Erste Schritte‘. Messstelle 1 P a 2 1.4 °C Abb. 34: Bedientasten ÿ...

  • Seite 29: Setup

    FISCHER Mess- und Regeltechnik GmbH Inbetriebnahme | 4 4.3 Setup Das Messgerät wird entsprechend dem Bestellkennzeichen konfiguriert ausge- liefert. Über das Menü Schnellzugriff können einige Parameter jedoch schnell und bequem angepasst werden. • Menüsprache • Messstellenbezeichnung • Konfiguration 4.3.1 Menüsprache einstellen Werkseinstellung: deutsch oder bestellte Landesprache w Die Menüsprache kann wie folgt geändert werden.

  • Seite 30: Bedienung

    5 | Bedienung FISCHER Mess- und Regeltechnik GmbH 5 Bedienung 5.1 Erste Schritte 5.1.1 Betriebsarten Betriebsmodus Nach dem Einschalten geht das Gerät automatisch in den Betrieb. Das Gerät arbeitet gemäß seiner Parametrierung. Parametriermodus Durch Betätigung der Taste û gelangt man vom Betriebsmodus in den Para- metriermodus.

  • Seite 31: Schnellzugriff

    FISCHER Mess- und Regeltechnik GmbH Bedienung | 5 5.1.2.2 Schnellzugriff Login Login Schnellzugriff Schnellzugriff Sprache Sprache Bezeichnung Bezeichnung Messber. K1 Einheit Messber. K1 Einheit Messber. K1 Anfang Messber. K1 Anfang Temperatur Differenzdruck Messber. K1 Ende Messber. K1 Ende Dämpfung K1 Dämpfung K1...

  • Seite 32: Parametrierung Kanal

    5 | Bedienung FISCHER Mess- und Regeltechnik GmbH 5.1.2.3.1 Parametrierung Kanal Login Login Schnellzugriff Schnellzugriff Parametrierung Parametrierung Kanal1 Kanal1 Messung K1 Modus K1 Messber. K1 Einheit Linear Messber. K1 Anfang Durchfluss Messber. K1 Ende Tabelle Dämpfung K1 K1 Volumenstrom Offset K1...

  • Seite 33: Parametrierung Kanal/Modus Durchfluss

    FISCHER Mess- und Regeltechnik GmbH Bedienung | 5 Parametrierung Kanal/Modus Durchfluss Login Schnellzugriff Parametrierung Kanal1 Modus K1 Linear Durchfluss Tabelle Volumenstrom Lineare Funktion Messung K1 Kennlinie K1 Menüerweiterung Anzeige K1 Einheit Anzeige K1 Anfang Anzeige K1 Ende Kanal2 Kanal3 Analogausgang...

  • Seite 34: Parametrierung Kanal/Modus Volumenstrom

    5 | Bedienung FISCHER Mess- und Regeltechnik GmbH Parametrierung Kanal/Modus Volumenstrom Login Schnellzugriff Parametrierung Kanal1 Modus K1 Linear Durchfluss Tabelle Volumenstrom Lineare Funktion Messung K1 Kennlinie K1 Menüerweiterung Anzeige K1 Einheit Anzeige K1 Ende K-Faktor K1 Luftdichte K1 Formel K1...

  • Seite 35: Parametrierung Analogausgang

    FISCHER Mess- und Regeltechnik GmbH Bedienung | 5 5.1.2.3.2 Parametrierung Analogausgang Login Login Schnellzugriff Schnellzugriff Parametrierung Parametrierung Kanal1 Kanal1 Kanal2 Kanal2 Analogausgang Kanal3 Ausgang 1 Typ Analogausgang Ausgang 1 Zuordnung Ausgang 1 Typ Ausgang 2 Typ Ausgang 1 Zuordnung Ausgang 2 Zuordnung Ausgang 2 Typ Begrenzung I min.

  • Seite 36: Parametrierung Anzeige

    5 | Bedienung FISCHER Mess- und Regeltechnik GmbH 5.1.2.3.4 Parametrierung Anzeige Login Login Schnellzugriff Schnellzugriff Parametrierung Parametrierung Kanal1 Kanal1 Kanal2 Kanal2 Analogausgang Kanal3 Schaltausgang Analogausgang Anzeige Schaltausgang Sprache Anzeige Bezeichnung Sprache Messwertanzeige Bezeichnung Farbw.zuordnung Messwertanzeige LCD-Farbe Farbw.zuordnung LCD-Beleuchtung LCD-Farbe LCD-Kontrast...

  • Seite 37: Navigation Im Menübaum

    FISCHER Mess- und Regeltechnik GmbH Bedienung | 5 5.1.3 Navigation im Menübaum Durch Betätigung der Taste û gelangt man von der Messwertanzeige in das Hauptmenü. Messstelle 1 P a 2 1.4 û °C P a 5 4.6 Login Schnellzugriff Parametrierung Info Abb. 49: Aufruf des Hauptmenüs (Level 0)
  • Seite 38 5 | Bedienung FISCHER Mess- und Regeltechnik GmbH Level 0 Login û Schnellzugriff Parametrierung Info Level 1 Schnellzugriff Sprache Menü Bezeichnung Parameter Messber.K1 Einheit Menü Messber. K1 Anfang Parameter Abb. 51: Seitwärts ins Untermenü (Level 1) Zurück Zum Verlassen des Menüs muss der Cursor zum Menüpunkt manö-...

  • Seite 39: Pfadangaben

    FISCHER Mess- und Regeltechnik GmbH Bedienung | 5 5.1.4 Pfadangaben Die Pfadangaben erscheinen in der ersten Zeile der Anzeige. Aus Platzgründen können keine vollständigen Pfade angezeigt werden. Der Menü Level wird durch die Anzahl der Backslash Zeichen ‚\‘ angedeutet. Wo dies nicht möglich ist wird nur der Menü-Name angezeigt.

  • Seite 40: Eingabe Von Werten

    5 | Bedienung FISCHER Mess- und Regeltechnik GmbH Cursor Select-Feld \...\Bezeichnung û essstelle M N O P Q R D Zeichen-Liste Abb. 55: Bearbeitung von Text In dieser Anzeige wird der Cursor mit der Taste û gesteuert. Die Cursor-Be- wegung erfolgt nur nach rechts. Eine Bewegung zurück ist nicht möglich. Wird der Cursor über den Rand bewegt, erscheint erneut die Anzeige zur Aktions-...

  • Seite 41: Zahlenüberlauf

    FISCHER Mess- und Regeltechnik GmbH Bedienung | 5 Messber. K1 Anfang û 020.000 -100.000 100.000 Laufrichtung des Cursors û Messber. K1 Anfang 020.000 Bearb. Abbr. Abb. 58: Eingabe von Zahlenwerten 2. Stelle Mit dem Tasten-Repeat û gelangt man automatisch zur Aktions-Auswahl zu- rück.

  • Seite 42: Auswahl Von Optionen

    5 | Bedienung FISCHER Mess- und Regeltechnik GmbH 5.1.5.3 Auswahl von Optionen Beispiel: Pfad: \Parametrierung\Kanal 2\Messung K2\Messber.K2 Einheit Messber. K2 Einheit °C ÿ °F Zurück Messber. K2 Einheit û °C °F Zurück Abb. 60: Eingabe von Optionen Der Cursor wird mit den Tasten ÿ und þ bewegt. Es kann von den angebote- nen Optionen nur eine einzige gewählt werden.

  • Seite 43: Hauptmenü

    FISCHER Mess- und Regeltechnik GmbH Bedienung | 5 5.2 Hauptmenü Pfad: \ Level: 0 Durch Betätigung der Taste û gelangt man vom Betriebs-Modus in den Para- metrier-Modus. Angezeigt wird das Hauptmenü. Bargraphanzeige und die An- zeige der Schaltausgänge sind weiterhin sichtbar.

  • Seite 44: Login

    5 | Bedienung FISCHER Mess- und Regeltechnik GmbH 5.3 Login Pfad: \Login Level: 1 Benutzer, die nicht angemeldet sind haben nur Zugriff auf das Info-Menü. Um Zugang zur Parametrierung zu erhalten muss zwingend eine Anmeldung erfol- gen. \Login Anmelden Timeout Benutzer verwalten Passw.

  • Seite 45: Anmelden/Abmelden

    FISCHER Mess- und Regeltechnik GmbH Bedienung | 5 5.3.1 Anmelden/Abmelden Pfad:\Login\Anmelden Level: 2 Die Anmeldung erfolgt durch Eingabe eines Zahlenwertes. Nach der Eingabe des korrekten Passworts sind die Menüs, auf die der Benutzer ein Zugriffsrecht besitzt, entsperrt. \Login Anmelden û...

  • Seite 46: Timeout

    5 | Bedienung FISCHER Mess- und Regeltechnik GmbH 5.3.2 Timeout Pfad: \Login\Timeout Level: 2 Wenn das Gerät in den Parametriermodus geschaltet wurde und kein Tasten- druck erfolgt schaltet das Gerät nach Ablauf einer definierten Zeitspanne in den Timeout Betriebsmodus zurück. Mit dem Parameter wird diese Zeitspanne festgelegt.

  • Seite 47: Benutzer Verwalten

    FISCHER Mess- und Regeltechnik GmbH Bedienung | 5 5.3.3 Benutzer verwalten Pfad: \Login\Benutzer verwalten Level: 2 Benutzer verwalten Benutzer 1 Benutzer 2 Benutzer 3 Administrator Abb. 65: Benutzer verwalten Das Login-Menü umfasst die folgenden Parameter und Untermenüs: Menüname Beschreibung Benutzer 1 Mit diesem Menüpunkt werden die...
  • Seite 48 5 | Bedienung FISCHER Mess- und Regeltechnik GmbH Benutzer 1 Passw. Mit dem Parameter wird das Passwort für den Benut- zer vergeben. Mit der Werkseinstellung ist ein Passwort 000 vergeben. Es kön- nen nur numerische Passwörter von 000 bis 999 verwendet werden.

  • Seite 49: Administrator

    FISCHER Mess- und Regeltechnik GmbH Bedienung | 5 5.3.3.2 Administrator Pfad: \Login\Benutzer Verwalten\Administrator Level: 3 \...\...\Administrator Admin.Passw. Zurück Abb. 68: Administrator Admin.Passw. Mit dem Parameter wird das Passwort für den Administrator vergeben. Der Administrator hat uneingeschränkten Zugang zu allen Menüs und Parametern.

  • Seite 50: Schnellzugriff

    5 | Bedienung FISCHER Mess- und Regeltechnik GmbH 5.4 Schnellzugriff Pfad:\Schnellzugriff Level: 1 \Schnellzugriff Sprache Bezeichnung Messber. K1 Einheit Messber. K1 Anfang Abb. 70: Schnellzugriff Dieses Menü erlaubt einen schnellen Zugriff auf einige der wichtigsten Parame- ter der Messkanäle. Dargestellt ist das Menü für Geräte mit drei Messkanälen (K1, K2, K3).
  • Seite 51 FISCHER Mess- und Regeltechnik GmbH Bedienung | 5 Menüname Beschreibung Messber. K3 Ende Mit diesem Parameter wird das Mess- bereichs-Ende des 2. Messkanals fest- gelegt. Dämpfung K3 Mit diesem Parameter kann eine Dämpfung für den 2. Messkanal einge- stellt werden.

  • Seite 52: Parametrierung

    5 | Bedienung FISCHER Mess- und Regeltechnik GmbH 5.5 Parametrierung Die Parametrierung des Geräts kann mit der inTouch® Software auch am PC erfolgen. Der fertige Parametersatz wird anschließend über die USB Schnittstel- le an den FT90 übertragen. WARNUNG Parametrierung in explosionsgefährdeten Bereichen Das Gehäuse darf nicht innerhalb des ATEX Bereichs geöffnet werden.

  • Seite 53: Kanal 1 Bis 3

    FISCHER Mess- und Regeltechnik GmbH Bedienung | 5 5.5.1 Kanal 1 bis 3 Die Parametrierung der Kanäle ist für alle Ausführungen weitgehend gleich. Da- bei ist jedoch folgendes zu beachten: 2 Kanal Ausführung 3 Kanal Ausführung Kanal 1 Temperatur Kanal 1...
  • Seite 54 5 | Bedienung FISCHER Mess- und Regeltechnik GmbH Menüname Beschreibung Modus K1 Mit diesem Menü können festgelegte Funktionen für den Messkanal gewählt werden. Messung K1 In diesem Menü wird der Eingang des Messkanals parametriert. Menüerweiterung Dieses Menü wird abhängig vom Kennlinie K1 gewählten Modus eingeblendet.

  • Seite 55: Modus K1

    FISCHER Mess- und Regeltechnik GmbH Bedienung | 5 5.5.1.1 Modus K1 HINWEIS! Dieses Menü ist nur für Geräte mit Differenzdruck Kanal verfüg- bar. Pfad: \Parametrierung\Kanal 1\Modus K1 Level: 3 \...\...\Modus K1 Optionsfeld Linear Durchfluss Tabelle Volumenstrom Abb. 75: Modus K1 In diesem Menü können verschiedene Betriebsmodi für den 1. Messkanal (K1) ausgewählt werden.

  • Seite 56: Messung K1

    5 | Bedienung FISCHER Mess- und Regeltechnik GmbH 5.5.1.2 Messung K1 Pfad: \Parametrierung\Kanal 1\Messung K1 Level: 3 \...\...\Messung K1 Messber. K1 Einheit Messber. K1 Anfgang Messber. K1 Ende Dämpfung K1 Abb. 76: Messung K1 In diesem Menü wird der lineare Eingangsbereich unabhängig vom eingestell- ten Betriebsmodus parametriert.

  • Seite 57: Messbereich K1 Einheit

    FISCHER Mess- und Regeltechnik GmbH Bedienung | 5 5.5.1.2.1 Messbereich K1 Einheit Differenzdruck Pfad: \Parametrierung\Kanal 1\Messung K1\Messber. K1 Einheit Level: 4 Messber. K1 Einheit mbar Abb. 77: Messber. K1 Einheit Implementierte Druck-Einheiten: Einheit Beschreibung Metrische und SI Einheiten mbar milli bar...

  • Seite 58: Messbereich K1 Anfang

    5 | Bedienung FISCHER Mess- und Regeltechnik GmbH 5.5.1.2.2 Messbereich K1 Anfang Pfad: \Parametrierung\Kanal 1\Messung K1\Messber. K1 Anfang Level:4 Messber. K1 Anfang 020.000 Bearb. Abbr. Abb. 79: Messber. K1 Anfang An dieser Stelle erfolgt die Eingabe des Anfangswertes des Messbereichs. Die- se Eingabe wirkt sich direkt auf das Ausgangssignal aus.
  • Seite 59 FISCHER Mess- und Regeltechnik GmbH Bedienung | 5 5.5.1.2.3 Messber. K1 Ende Pfad: \Parametrierung\Kanal 1\Messung K1\Messber. K1 Anfang Level: 4 Messber. K1 Ende 080.000 Bearb. Abbr. Abb. 81: Messber. K1 Ende An dieser Stelle erfolgt die Eingabe des Endwertes des Messbereichs. Der Wertebereich und dessen Grenzen werden automatisch angezeigt.
  • Seite 60 5 | Bedienung FISCHER Mess- und Regeltechnik GmbH 5.5.1.2.5 Offset K1 Pfad: \Parametrierung\Kanal 1\Messung K1\Offset K1 Level: 4 \...\...\...\Offset K1 0.000 aktueller Messwert Bearb. Abbr. 0.087 Abb. 83: Offset K1 Zeigt die Messwertanzeige im Nullpunkt einen abweichenden Wert an, so kann...
  • Seite 61 FISCHER Mess- und Regeltechnik GmbH Bedienung | 5 5.5.1.2.6 Nullpunktfenster K1 Pfad: \Pfad: \Parametrierung\Kanal 1\Messung K1\Nullpunktfenster K1 Level: 4 Nullpunktfenster K1 000.000 Bearb. Abbr. Abb. 85: Nullpunktfenster K1 Im Normalbetrieb stört eine unruhige Anzeige für gewöhnlich nicht, wohl aber im ruhenden Zustand, wenn man einen Messwert von Null erwartet. Genau da- Nullpunktfenster K1 für dient der Parameter...

  • Seite 62: Begrenzung

    5 | Bedienung FISCHER Mess- und Regeltechnik GmbH 5.5.1.2.7 Begrenzung Pfad: \Parametrierung\Kanal 1\Messung K1 Level: 3 \...\...\Messung K1 Dämpfung K1 Offset K1 Nullpunktfenster K1 Begrenzung K1 Abb. 87: Begrenzung K1 Mit dieser Eigenschaft kann die Messwertanzeige auf den mit den Parametern Messber.

  • Seite 63: Kennlinie K1 (Menüerweiterung)

    FISCHER Mess- und Regeltechnik GmbH Bedienung | 5 5.5.1.3 Kennlinie K1 (Menüerweiterung) HINWEIS! Dieses Menü ist nur für Geräte mit Differenzdruck Kanal verfüg- bar. Das Menü ändert sich abhängig vom eingestellten Betriebsmodus des Messka- nals. Die Menüerweiterung entfällt für Geräte, beim denen der Parameter Modus auf den Wert linear gesetzt wurde.
  • Seite 64 5 | Bedienung FISCHER Mess- und Regeltechnik GmbH 5.5.1.3.2 Kennlinie K1 (Tabelle) Pfad: \Parametrierung\Kanal 1\Kennlinie K1 Level: 3 \...\...\Kennlinie K1 Anzeige K1 Einheit Tabelle K1 Zurück Abb. 89: Kennlinie K1 (Tabelle) Menüname Beschreibung Anzeige K1 Einheit Mit diesem Parameter wird eine belie- bige Einheit für den Anzeigewert fest-...
  • Seite 65 FISCHER Mess- und Regeltechnik GmbH Bedienung | 5 Eingangswert x Jeder Stützpunkt wird aus einem Wertepaar aus Anzeigenwert x angegeben. Der Index gibt dabei die Nummer des Wertepaares an. Es müssen mindestens zwei Wertepaare angegeben werden. Die maximale Anzahl der Wertepaare beträgt 30.
  • Seite 66 5 | Bedienung FISCHER Mess- und Regeltechnik GmbH 5.5.1.3.3 Kennlinie K1 (Volumenstrom) Pfad: \Parametrierung\Kanal 1\Kennlinie K1 Level: 3 \...\...\Kennlinie K1 Anzeige K1 Einheit Anzeige K1 Ende K-Faktor K1 Luftdichte K1 Abb. 92: Kennlinie K1 (Volumenstrom) Menüname Beschreibung Anzeige K1 Einheit Mit diesem Parameter kann eine Ein- heit für die Anzeige eingestellt werden.

  • Seite 67: Anzeige K1 Einheit

    FISCHER Mess- und Regeltechnik GmbH Bedienung | 5 5.5.1.3.3.1 Anzeige K1 Einheit Pfad: \Parametrierung\Kanal 1\Kennlinie K1\Anzeige K1 Einheit Level: 4 Anzeige K1 Einheit m³/h Zurück Abb. 94: Anzeige K1 Einheit Es stehen folgende Einheiten zur Auswahl: Kubikmeter pro Stunde Defaultwert Liter pro Sekunde Kubikfuß...

  • Seite 68: Volumenstrommessung An Der Einströmdüse

    5 | Bedienung FISCHER Mess- und Regeltechnik GmbH Volumenstrommessung an der Einströmdüse saugseitige Kammer Einströmdüse Volumenstrom Kalibrierfaktor Δp: Differenzdruck ρ: Dichte c: Durchflusskoefizient D: Durchmesser Δp π q = c Δp Grundformel ρ Abb. 97: Volumenstrommessung Üblicherweise sind Ventilatoren mit einer Einströmdüse ausgestattet. Die Volu- menstrommessung besteht aus einer oder mehreren Messstellen in der Ein- strömdüse und aus einer Messstelle in der saugseitigen Kammer des Lüftungs-...

  • Seite 69: Kennlinie K1 (Lineare Funktion)

    FISCHER Mess- und Regeltechnik GmbH Bedienung | 5 5.5.1.3.4 Kennlinie K1 (Lineare Funktion) Pfad: \Parametrierung\Kanal 1\Kennlinie K1 Level: 3 \...\...\Kennlinie K1 Anzeige K1 Einheit Anzeige K1 Anfang Anzeige K1 Ende Steigung K1 Abb. 98: Kennlinie K1 (Lineare Funktion) Menüname Beschreibung Anzeige K1 Einheit Mit diesem Parameter wird die Einheit der Durchflussmessung festgelegt.

  • Seite 70: Zahlenformat K1

    5 | Bedienung FISCHER Mess- und Regeltechnik GmbH 5.5.1.4 Zahlenformat K1 Pfad: \Parametrierung\Kanal 1\Zahlenformat K1 Level: 3 \...\...\Zahlenformat K1 ±123456 ±12345.6 ±1234.56 ±123.456 Abb. 100: Zahlenformat K1 Mit diesem Menü kann die Anzahl der Nachkommastellen bestimmt werden. Es stehen alle theoretisch möglichen Varianten zur Auswahl.
  • Seite 71 FISCHER Mess- und Regeltechnik GmbH Bedienung | 5 Menüname Beschreibung Farbw. K1 Verz. ein Mit diesem Parameter kann für alle Schaltschwellen eine Einschaltverzö- gerung eingestellt werden. Farbw. K1 Verz. aus Mit diesem Parameter kann für alle Schaltschwellen eine Ausschaltverzö- gerung eingestellt werden.
  • Seite 72 5 | Bedienung FISCHER Mess- und Regeltechnik GmbH 5.5.1.5.2 Farbwechsel K1 Typ: rot/gelb/grün Für diesen Farbwechsel Typ sind folgende Schaltschwellen relevant: Grundmessbereich GELB GRÜN GELB Abb. 104: Farbwechsel rot/gelb/grün Messber. K1 Anfang Messung K1 Siehe Menü : [} 56] Farbw. K1 rot–gelb Farbw.
  • Seite 73 FISCHER Mess- und Regeltechnik GmbH Bedienung | 5 5.5.1.5.3 Farbwechsel K1 Hysterese Pfad: \Parametrierung\Kanal 1\Farbwechsel K1\Farbw. K1 Hysterese Level: 4 Farbw. K1 Hysterese 10.000 Bearb. OK Abbr. Abb. 106: Farbw. K1 Hysterese Mit diesem Parameter kann eine Hysterese für die Schaltschwellen der Farb- wechsel definiert werden.

  • Seite 74: (I) Untere Schaltschwellen S1 Und S2

    5 | Bedienung FISCHER Mess- und Regeltechnik GmbH (i) Untere Schaltschwellen S1 und S2 Bei einem Farbwechsel von einer höheren zu einer niedrigeren Gefahrenstufe wirkt die Hysterese mit steigendem Signal. steigendes Signal + 0,5 fallendes Signal Abb. 108: Beispiel: Hysterese S1 (ii) Obere Schaltschwellen S3 und S4 Bei einem Farbwechsel von einer niedrigeren zu einer höheren Gefahrenstufe...
  • Seite 75 FISCHER Mess- und Regeltechnik GmbH Bedienung | 5 5.5.1.5.5 Farbwechsel K1 Verzögerung aus Pfad: \Parametrierung\Kanal 1\Farbwechsel K1\Farbw. K1 Verz. aus Level: 4 Farbw. K1 Verz. aus Bearb. OK Abbr. Abb. 111: Farbwechsel K1 Verzögerung aus Die Ausschaltverzögerung wirkt beim einem Wechsel von einer höheren in eine niedrigere Gefahrenstufe.

  • Seite 76: Analogausgang

    5 | Bedienung FISCHER Mess- und Regeltechnik GmbH 5.5.2 Analogausgang Die Anzahl der Analogausgänge ist von der Ausführung abhängig: 2 Kanal Ausführung 2 Analogausgänge 3 Kanal Ausführung 3 Analogausgänge Pfad: \Parametrierung\Analogausgang Level: 2 \...\Analogausgang Ausgang 1 Typ Ausgang 1 Zuord.

  • Seite 77: Ausgang 1 Typ

    FISCHER Mess- und Regeltechnik GmbH Bedienung | 5 5.5.2.1 Ausgang 1 Typ Pfad: \...\...\Ausgang 1 Typ Level: 3 \...\...\Ausgang 1 Typ Strom 0...20 mA Strom 4...20 mA Spannung 0...10 V Spannung 2...10 V Abb. 114: Ausgang 1 Typ Für den Ausgang 1 können folgende Signale eingestellt werden:...

  • Seite 78: Signalgrenzen

    5 | Bedienung FISCHER Mess- und Regeltechnik GmbH 5.5.2.3 Signalgrenzen HINWEIS! Die Begrenzungsparameter gelten für beide Ausgangssignale. Das Ausgangssignal kann durch die Begrenzungsparameter eingeschränkt wer- den. Dies dient hauptsächlich dazu, Fehlermeldungen in nachgeschalteten An- lagen durch kurzzeitige Messbereichsüberschreitungen zu unterbinden. Da die Begrenzungsparameter für beide Signaltypen in gleicher Weise funktionieren,...

  • Seite 79: Schaltausgang

    FISCHER Mess- und Regeltechnik GmbH Bedienung | 5 5.5.3 Schaltausgang Pfad: \Parametrierung\Schaltausgang Level: 2 \...\Schaltausgang SP1 Zuordnung SP1 Ein SP1 Aus SP1 Verzög. ein Abb. 117: Schaltausgang HINWEIS! Da die Parametrierung für jeden Schaltausgang gleich ist, wer- den hier nur die Parameter für den ersten Schaltausgang dargestellt.

  • Seite 80: Sp1 Funktion

    5 | Bedienung FISCHER Mess- und Regeltechnik GmbH 5.5.3.2 SP1 Funktion Pfad: \Parametrierung\Schaltausgang\SP1 Funktion Level: 3 \...\...\SP1 Funktion Schliesser Öffner Zurück Abb. 119: SP1 Funktion Mit diesem Parameter wird die Funktionsweise des Kontaktes festgelegt. 5.5.3.3 Schaltfunktion Die Funktion der einzelnen Parameter wird stellvertretend für alle Schaltpunkte am Beispiel von Schaltpunkt 1 erklärt.

  • Seite 81: Verzögerung

    FISCHER Mess- und Regeltechnik GmbH Bedienung | 5 Verzögerung SP1 Verz. ein SP1 Verz. aus Mit den beiden Parametern kann das Schaltverhalten des Kontaktes zeitlich verzögert werden. Zeit SP1 verzögert Zeit SP1 Verz. aus SP1 Verz. ein Abb. 121: Verzögerung BA_DE_FT90...

  • Seite 82: Anzeige

    5 | Bedienung FISCHER Mess- und Regeltechnik GmbH 5.5.4 Anzeige Pfad: \Parametrierung\Anzeige Level: 2 \...\Anzeige Sprache Bezeichnung Messwertanzeige Farbw.zuordnung Abb. 122: Anzeige Menüname Beschreibung Sprache Mit diesem Menü kann die Menüspra- che gewählt werden. Bezeichnung Mit diesem Parameter kann eine Be- zeichnung für das Gerät hinterlegt wer-...

  • Seite 83: Sprache

    FISCHER Mess- und Regeltechnik GmbH Bedienung | 5 5.5.4.1 Sprache Pfad: \Parametrierung\Anzeige\Sprache Level: 3 \...\Sprache Deutsch English Español Français Abb. 123: Sprache Parametername Sprache Deutsch Deutsche Sprache English Englische Sprache Español Spanische Sprache Français Französische Sprache Italiano Italienische Sprache Magyar Ungarische Sprache 5.5.4.2 Bezeichnung...

  • Seite 84: Farbwechsel Zuordnung

    5 | Bedienung FISCHER Mess- und Regeltechnik GmbH 5.5.4.4 Farbwechsel Zuordnung Pfad: \Parametrierung\Anzeige\Farbw.zuordnung Level: 3 Farbw.zuordnung Kanal 1 Kanal 2 Kanal 3 Zurück Abb. 126: Farbwechsel Zuordnung In diesem Menü wird der Kanal festgelegt, der den Farbwechsel steuert. Sind mehrere Kanäle ausgewählt, so findet der Farbwechsel statt sobald einer der Kanäle einen Farbwechsel auslöst.

  • Seite 85: Lcd Farbe

    FISCHER Mess- und Regeltechnik GmbH Bedienung | 5 5.5.4.5 LCD Farbe Pfad: \Parametrierung\Anzeige\LCD-Farbe Level: 3 \...\...\LCD-Farbe Grün Gelb Abb. 128: LCD-Farbe Folgende Farben können für die Hintergrundbeleuchtung ausgewählt werden. Grün Gelb Blau Magenta Türkis Weiß Rot/grün Aktivierung des Farbwechsels rot/grün Rot/gelb/grün Aktivierung des Farbwechsels rot/gelb/grün...

  • Seite 86: Lcd-Kontrast

    5 | Bedienung FISCHER Mess- und Regeltechnik GmbH 5.5.4.7 LCD-Kontrast Pfad: \Parametrierung\Anzeige\LCD-Kontrast Level: 3 \...\...\LCD-Kontrast Bearb. OK Abbr. Abb. 130: LCD-Kontrast Mit diesem Parameter kann der Kontrast der LC-Anzeige eingestellt werden. 5.5.5 Modbus RTU HINWEIS! Dieses Menü steht nur bei Geräten mit einer Modbus-Schnitt- stelle zur Verfügung.

  • Seite 87: Baudrate

    FISCHER Mess- und Regeltechnik GmbH Bedienung | 5 5.5.5.1 Baudrate Pfad: \Parametrierung\Modbus RTU\Baudrate Level: 3 \...\...\Baudrate 2400 baud 4800 baud 9600 baud 14400 baud Abb. 132: Baudrate Baudraten Beschreibung 2400 baud Optionen für die Datenübertragung. 4800 baud 9600 baud 14400 baud...

  • Seite 88: Modbus-Adresse

    5 | Bedienung FISCHER Mess- und Regeltechnik GmbH 5.5.5.3 Modbus-Adresse Pfad: \Parametrierung\Modbus RTU\Modbus-Adresse Level: 3 \...\...\Modbus-Adresse Bearb. OK Abbr. Abb. 134: Modbus-Adresse Es können Adressen von 1 bis 247 verwendet werden. 5.5.5.4 Byte-Reihenfolge Pfad: \Parametrierung\Modbus RTU\Byte-Reihenfolge Level: 3 Byte-Reihenfolge Big Endian Little Endian Zurück...

  • Seite 89: Info

    FISCHER Mess- und Regeltechnik GmbH Bedienung | 5 5.6 Info Pfad: \Info Level: 1 \Info Gerät Version Eingang 1 Eingang 2 Abb. 136: Info In diesem Menü werden verschiedenen Information zur Konfiguration und Aus- stattung des Gerätes geliefert. Menüname Beschreibung Gerät Geräte-Typ, Seriennummer...

  • Seite 90: Öffnen Des Gehäuses Bei Atex Geräten

    5 | Bedienung FISCHER Mess- und Regeltechnik GmbH Menüname Beschreibung Zurück Dies stellt den Ausgang (Exit) des Ser- vice-Menüs dar. Man gelang damit ‚Zu- rück‘ ins Hauptmenü. Um einen USB Stick verwenden zu können muss zuerst das Gehäuse geöffnet werden.

  • Seite 91: Instandhaltung

    FISCHER Mess- und Regeltechnik GmbH Instandhaltung | 6 6 Instandhaltung 6.1 Wartung Das Gerät ist wartungsfrei. Um einen zuverlässigen Betrieb und eine lange Le- bensdauer des Gerätes sicherzustellen, empfehlen wir dennoch eine regelmä- ßige Prüfung des Gerätes in folgenden Punkten: •...

  • Seite 92: Technische Daten

    7 | Technische Daten FISCHER Mess- und Regeltechnik GmbH 7 Technische Daten 7.1 Allgemeines Typbezeichnung FT90 Messgröße Temperatur Feuchte Differenzdruck Messprinzip Temperatur Bandgap Feuchte Kapazitiv Druck Piezoresistiv 7.2 Eingangsgrößen 7.2.1 Temperatur und Feuchte Sensormontage Messbereich Temperatur Möglicher Bereich am Gerät -20 …...

  • Seite 93: Ausgangsgrößen

    FISCHER Mess- und Regeltechnik GmbH Technische Daten | 7 Symmetrische Messbereiche: Messbereich Überlast Berstdruck Sensor -25 … +25 Pa 750 mbar 1 bar -40 … +40 Pa 750 mbar 1 bar -60 … +60 Pa 750 mbar 1 bar -1 … +1 mbar -100 …...

  • Seite 94: Schaltausgänge

    7 | Technische Daten FISCHER Mess- und Regeltechnik GmbH Schaltausgänge Die Zuordnung der Schaltausgänge zu den Kanälen ist frei parametrierbar. Anzahl der Schaltausgänge Potentialfreier Halbleiterschalter (MOSFET) progr. Schaltfunktion Einpoliger Schließer (NO) Einpoliger Öffner (NC) max. Schaltspannung 3…32 V AC/DC max. Schaltstrom 0,25 A max.

  • Seite 95: Temperatur

    FISCHER Mess- und Regeltechnik GmbH Technische Daten | 7 7.4.2 Temperatur Die Grenzwerte gelten für Kunststoff und alle abgesetzten montierten Fühler. Damit direkt am Gerät montierte Edelstahl-Fühler die angegebene Messabwei- chung einhalten, muss ein Luftstrom von min. 0,1 m/s gewährleistet werden.

  • Seite 96: Digitale Schnittstellen

    7 | Technische Daten FISCHER Mess- und Regeltechnik GmbH Messbereich Messabweichung TK Nullpunkt TK Spanne [%/10K] [%/10K] Typ. Max. Typ. Max. Typ. Max. -6 … +6 mbar -600 …. +600 Pa 0,75 0,15 0,05 -10 … +10 mbar -1 … +1 kPa...

  • Seite 97: Hilfsenergie

    FISCHER Mess- und Regeltechnik GmbH Technische Daten | 7 7.6 Hilfsenergie HINWEIS! Bei ATEX-Geräten ist nur ein CE-konformes Netzteil mit einer trägen 200 mA Sicherung im Versorgungsstromkreis zulässig. Nennspannung 24 V AC/DC Zul. Betriebsspannung U 19,2 … 28,8 V AC/DC Stromaufnahme Typ.

  • Seite 98: Konstruktiver Aufbau

    7 | Technische Daten FISCHER Mess- und Regeltechnik GmbH 7.9 Konstruktiver Aufbau Prozessanschluss Ø Außen Ø Innen CK Verschraubungen Schlauch 6 mm 4 mm aus Aluminium Schlauch 8 mm 6 mm Pneumatik Steckanschluss Schlauch 6 mm 4 mm aus Messing vernickelt...
  • Seite 99 FISCHER Mess- und Regeltechnik GmbH Technische Daten | 7 81,5 Montageschiene Elektrischer Anschluss Prozessanschluss (a) Ausführung mit Druckanschluss Montageschiene Prozessanschluss Blindstopfen (b) Ausführung ohne Druckanschluss FF90 T/rF Sensor Blindstopfen Abb. 142: Maßbild BA_DE_FT90...
  • Seite 100 7 | Technische Daten FISCHER Mess- und Regeltechnik GmbH Montageschiene Abb. 143: Montageschiene Prozessanschluss Verschraubung Verschraubung Verschraubung Wechselplatte Wechselplatte Wechselplatte G⅛ G⅛ G⅛ G⅛ Schneidring G⅛ Überwurfmutter Überwurfmutter Schneidring- CK-Verschraubung Pneumatischer- verschraubung steckanschluss Abb. 144: Optionen für den Prozessanschluss Prozessanschluss SW1 SW2 SW3...

  • Seite 101: Bestellkennzeichen

    FISCHER Mess- und Regeltechnik GmbH Bestellkennzeichen | 8 8 Bestellkennzeichen Kennzeichen Nr. 10 11 12 13 14 Messbereich Differenzdruck: [1,2] [1,2] Ohne Differenzdruckmessung -20 … +80 Pa 0 … 25 Pa 0 … 40 Pa 0 … 60 Pa 0 … 1 mbar 0 …...
  • Seite 102 8 | Bestellkennzeichen FISCHER Mess- und Regeltechnik GmbH Messbereich Feuchte und Temperatur: [3,4] Messbereich Fühlerwerkstoff Feuchte 0…100 % rF Kunststoff (POM) Temperatur -40 … 100 °C Feuchte 0…100 % rF Edelstahl Temperatur -40 … 100 °C Prozessanschluss: [5,6] CK Verschraubung aus Aluminium für 6/4 mm Schlauch CK Verschraubung aus Aluminium für 8/6 mm Schlauch...

  • Seite 103: Zubehör

    FISCHER Mess- und Regeltechnik GmbH Bestellkennzeichen | 8 Folientastatur: [15] FISCHER Neutral Parametrierung: [16] Werkseitig voreingestellt Parametrierung ‚Standard‘ Parametrierung ‚Kundenspezifisch‘ Die Parametrierung kann jederzeit am Gerät geändert werden. Durch den Be- stellschlüssel wird der Auslieferungszustand definiert. Nähere Angaben hierzu finden Sie in der Betriebsanleitung.

  • Seite 104: Usb-Schnittstelle

    8 | Bestellkennzeichen FISCHER Mess- und Regeltechnik GmbH USB-Schnittstelle Bezeichnung Best. Nr. Anschlusskabel, USB-A auf USB Micro-B Stecker 09007340 Stick USB 2.0, USB-A/Micro-B Stecker 16 GB 09007316 Modbus Bezeichnung Best. Nr. Abschlusswiderstand Modbus 120 Ohm Buchse 06411280 120 Ohm Stecker...

  • Seite 105: Anhang
