3.4.2 Geräte nur mit Schaltausgängen
3.4.2.1 Schaltung

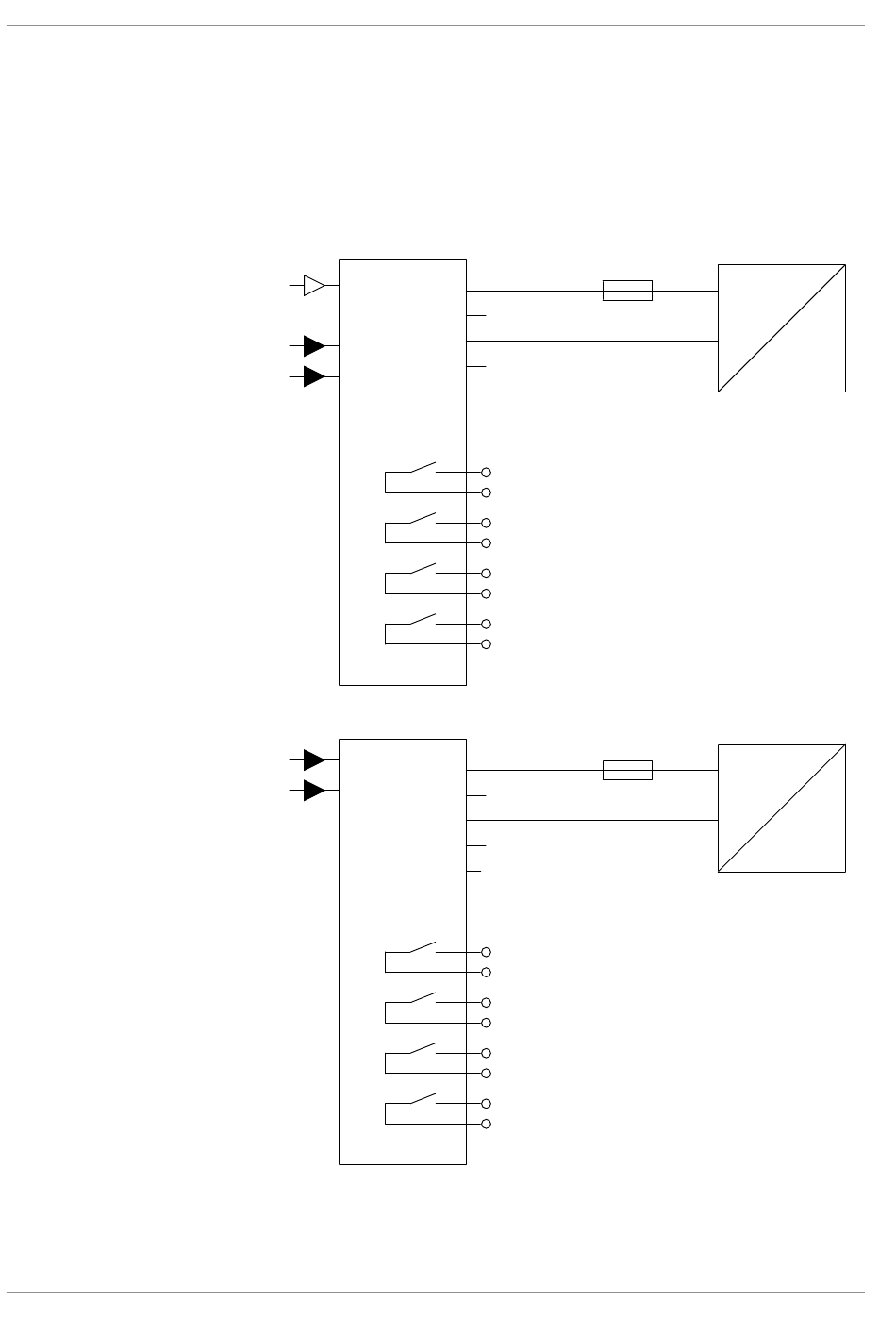

Das Gerät wird wie nachfolgend beschrieben angeschlossen. Die zulässige Be-
lastung/Bürde ist in den technischen Daten aufgeführt. Der Anschluss erfolgt
mit einem konfektionierten Sensoranschlusskabel (s. Zubehör). Alternativ kann
auch eine konfektionierbare M12 Kupplung verwendet werden.
HINWEIS! Die Schutzart des Gehäuses ist nur dann gewährleistet, wenn
ein Anschlussstecker IP65 verwendet wird.
Δp
Kanal 1
T
Kanal 2
%rF
Kanal 3
FF90
Abb. 12: 3 Kanal Ausführung
T
Kanal 1
%rF
Kanal 2
FF90
Abb. 13: 2 Kanal Ausführung
1
V
in
2
kein Anschluss
3
GND
4
kein Anschluss
5
kein Anschluss
ST1
FT90
SP1
1
2
Schaltausgang 1
SP2
3
4
Schaltausgang 2
SP3
5
6
Schaltausgang 3
SP4
7
8
Schaltausgang 4
ST2
1
V
in
2
kein Anschluss
3
GND
4
kein Anschluss
5
kein Anschluss
ST1
FT90
SP1
1
2
Schaltausgang 1
SP2
3
4
Schaltausgang 2
SP3
5
6
Schaltausgang 3
SP4
7
8
Schaltausgang 4
ST2
