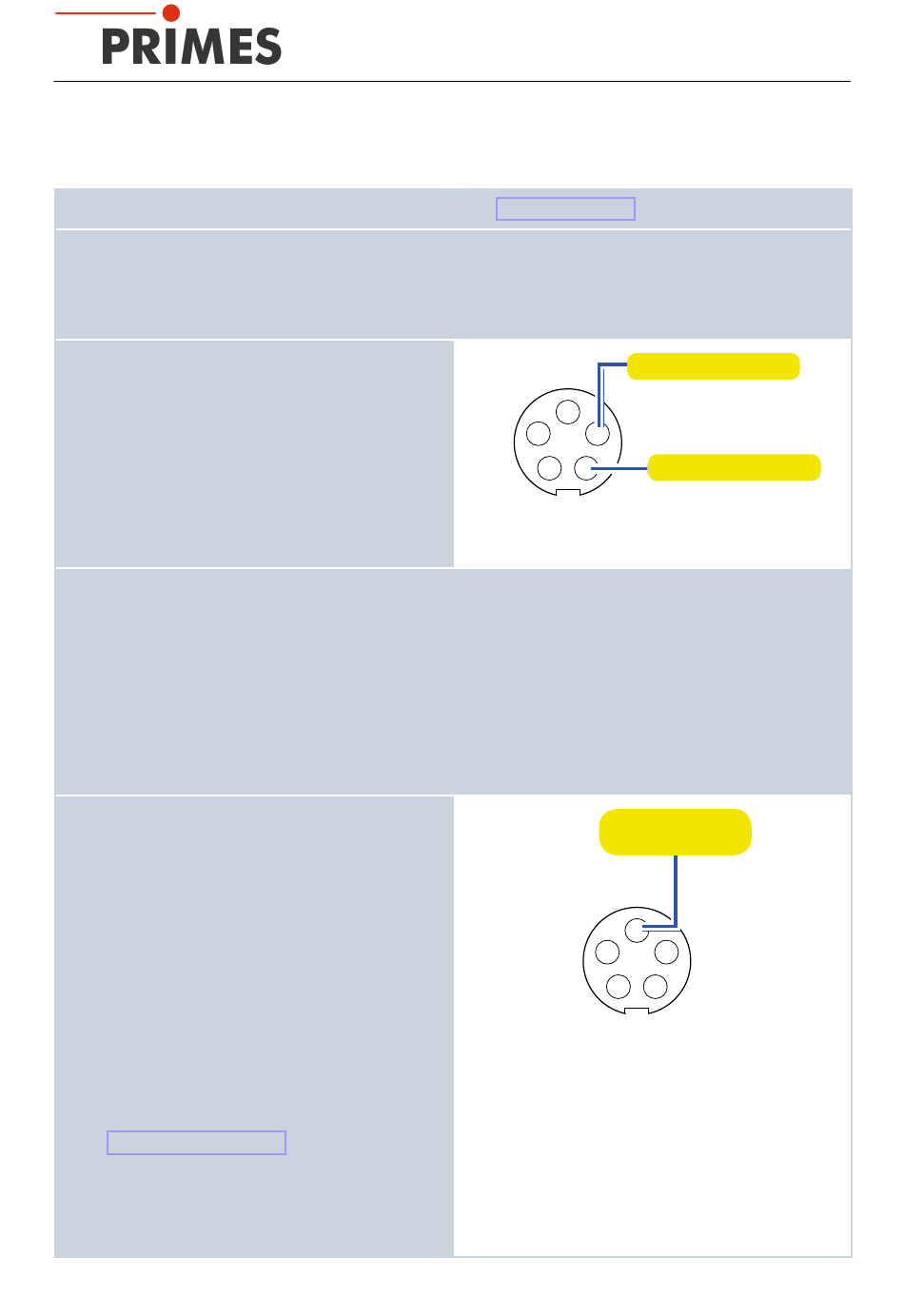

12.4.2 Messung der Laserleistung durchführen
1.
Beachten Sie die Sicherheitshinweise im Kapitel 12.1 auf Seite 23.
2.
Programmieren Sie den Laser auf eine Einschaltdauer, die der gewünschten Bestrahlungs-
zeit entspricht (10 s oder 20 s). Wenn Sie den Laser von Hand schalten, dann geht die
zeitliche Ungenauigkeit in den Messwert ein.
•
Das Gerät prüft nicht die tatsächliche Bestrahlungszeit.
3.
Zum Einstellen der gewünschten Be-
strahlungszeit (10 s oder 20 s) setzen Sie
einen 24-V-Impuls:
•
an Pin 4: Einstellen von 20 s
•
an Pin 5: Einstellen von 10 s
4.
Schalten Sie den Laser ein.
•
Benutzen Sie dabei möglichst den Verschluss, da die Leistungsregelung von Lasern oft ein
Überschwingen verursacht und die Messung verfälscht.
•
Die Strahlung erwärmt den Absorber. Sobald die Temperatur des Absorbers über einen
voreingestellten Schwellenwert steigt, beginnt die Messung.
5.
Schalten Sie den Laser aus.
•
Mit dem Ende der Bestrahlungszeit beginnt die Thermalisierungszeit (je nach Absorbertyp
10 s – 60 s).
•
Während der Thermalisierung wird der ausgegebene Strom auf 4 mA zurückgesetzt.
6.
Zur Ermittlung eines Offsets messen Sie
noch während der Thermalisierungszeit
den an Pin 3 ausgegebenen Strom mit
einem Strommessgerät.
•
Weicht der tatsächlich gemessene Strom
von dem 4-mA-Wert ab, dann können
Sie diese Messabweichung zur Korrektur
eines Offsets nutzen.
7.
Zur Ermittlung der Laserleistung messen
Sie nach der Thermalisierungszeit den
an Pin 3 ausgegebenen Strom mit einem
Strommessgerät.
8.
Berechnen Sie die Laserleistung anhand
des ausgegebenen Stroms gemäß
Tab. 12.3 auf Seite 29.
•
Der nach der Thermalisierungszeit aus-
gegebene Strom bleibt konstant, bis Sie
erneut einen Impuls an Pin 4 oder Pin 5
setzen.
28
24-V-Impuls 20 s
3
2
4
1
5
Polbild Gerätebuchse (Draufsicht Steckseite)
Stromausgang
4 – 20 mA
3
2
1
Polbild Gerätebuchse (Draufsicht Steckseite)
PocketMonitor PMT
24-V-Impuls 10 s
4
5
Revision 01/2020 DE
