D
ISPOSITIVO ANTI INVERSIÓN DE BATERÍA
Si las baterías se conectan a los bornes de batería con la polaridad invertida, este dispositivo protegerá el CPS
seccionando las conexiones de batería.
P
ROTECCIÓN CONTRA LA DESCARGA TOTAL
Para proteger las baterías y el dispositivo, el CPS está dotado de
una protección contra la descarga total de las baterías según la
norma 50171.
En caso de intervención de la protección, al restablecerse la
alimentación normal, el CPS reinicia la carga de las baterías
automáticamente.
El control de la protección contra la descarga total debe
restablecerse manualmente; por eso, la pantalla mostrará
claramente una alarma asociada a la protección. Dicha alarma
desaparecerá sólo al restablecerse manualmente la protección

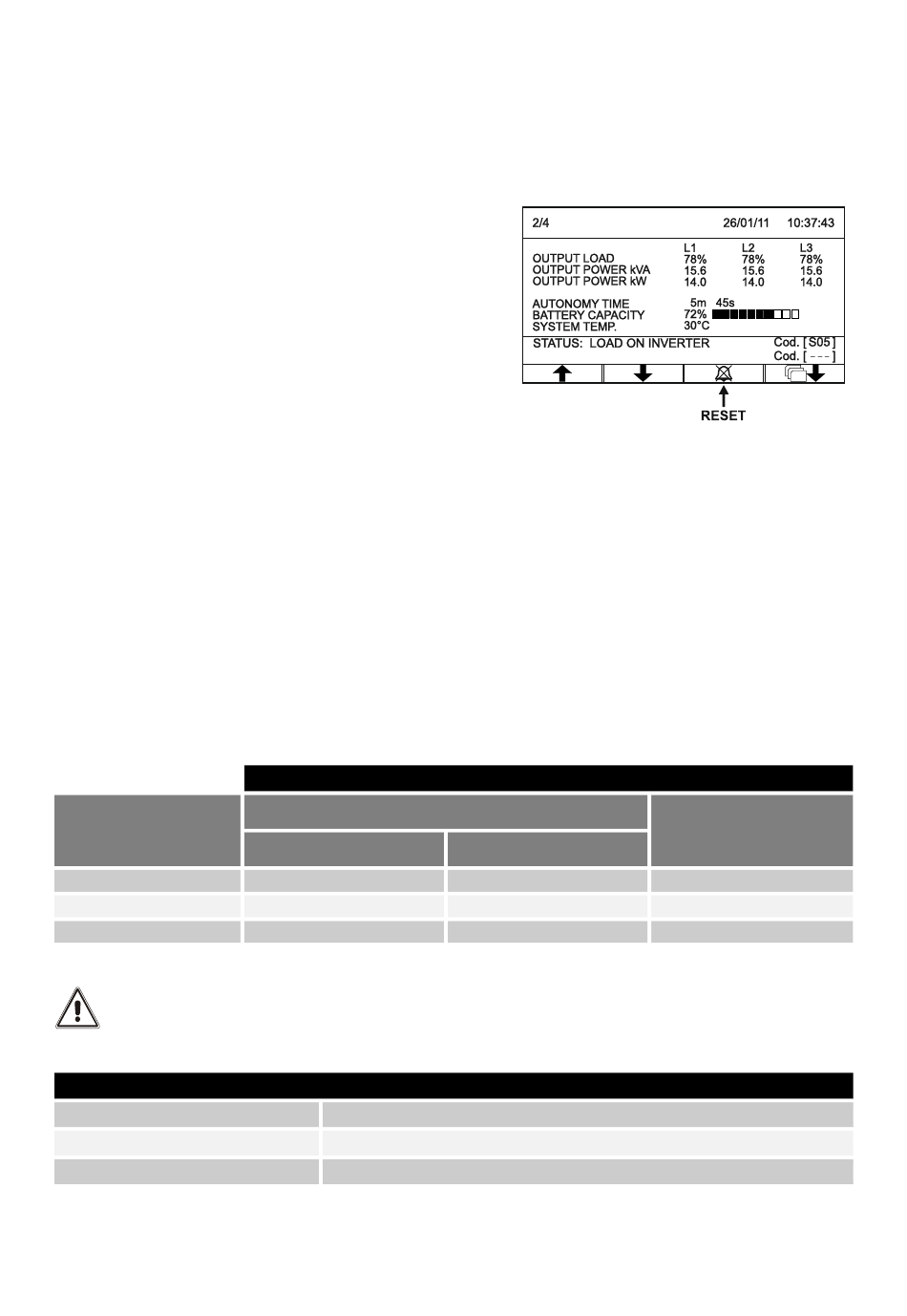

mediante la tecla Reset (ver la figura al lado).
B
ATTERY LOW
Durante el funcionamiento con batería, cuando la autonomía se reduce a aproximadamente 10 minutos, antes de la
intervención de la protección contra la descarga total, el CPS emite una señal acústica para indicar la próxima
desconexión de la carga (aproximadamente 10 minutos después de la señal).
D
ISPOSITIVOS DE PROTECCIÓN EXTERNOS
MAGNETOTÉRMICO
Tal y como se ha indicado anteriormente, en el grupo de continuidad existen dispositivos de protección tanto para las
averías en la salida como en su interior.
Para la predisposición de la línea de alimentación instalar en la parte superior del CPS un interruptor magnetotérmico
con curva de intervención C siguiendo lo indicado en la tabla de abajo:
Mod. de CPS
6 kVA
10kVA
15 kVA
Si el dispositivo de protección más arriba en la red del CPS interrumpe el conductor de neutro, también debe
cortar al mismo tiempo todos los conductores de fase (interruptor tetrapolar).
Protecciones de salida (valores aconsejados para la selectividad)
Fusibles normales (GI)
Interruptores normales (Curva C)
Fusibles ultrarrápidos (GF)
Protecciones externas automáticas
Entrada de red
Entrada monofásica (P+N)
100A
100A
125A
- 248 -
Entrada trifásica (3P+N)
40A
40A
63A
In (Corriente nominal)/7
In (Corriente nominal)/7
In (Corriente nominal)/2
Entrada del bypass separada
((P+N))
100A
100A
125A
