3.2 Typenschlüssel
8025189/2020-01-13 | SICK
Irrtümer und Änderungen vorbehalten
Ethernet/IP :
TM
1
2
3
4
5
6

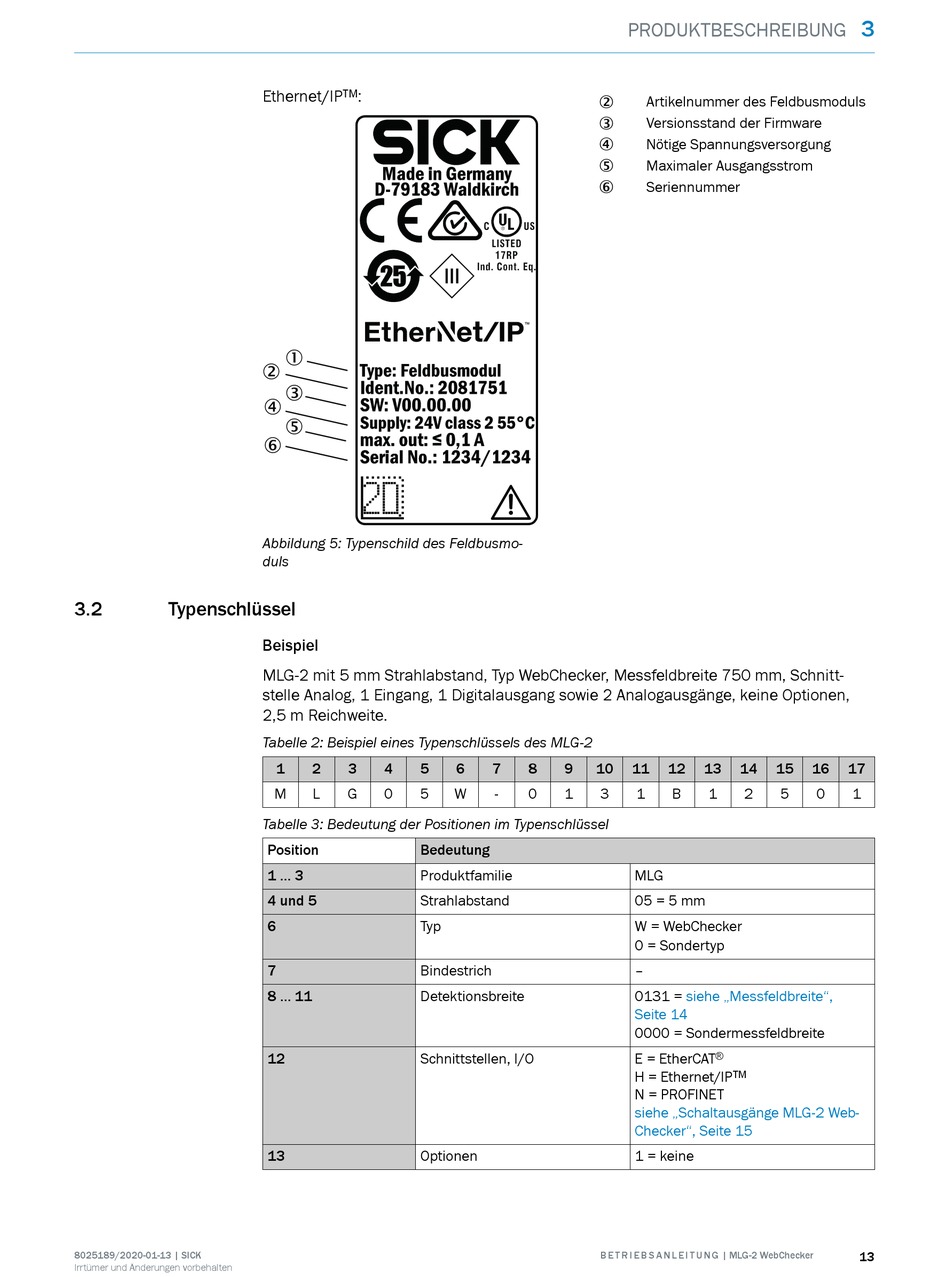

Abbildung 5: Typenschild des Feldbusmo‐
duls
Beispiel
MLG-2 mit 5 mm Strahlabstand, Typ WebChecker, Messfeldbreite 750 mm, Schnitt‐
stelle Analog, 1 Eingang, 1 Digitalausgang sowie 2 Analogausgänge, keine Optionen,
2,5 m Reichweite.
Tabelle 2: Beispiel eines Typenschlüssels des MLG-2
1 2 3 4 5
M L G 0 5
Tabelle 3: Bedeutung der Positionen im Typenschlüssel
Position Bedeutung
1 ... 3 Produktfamilie
4 und 5 Strahlabstand
6 Typ
7 Bindestrich
8 ... 11 Detektionsbreite
12 Schnittstellen, I/O
13 Optionen
PRODUKTBESCHREIBUNG
2
3
4
5
6
6 7 8 9 10 11
W - 0 1 3
B E T R I E B S A N L E I T U N G | MLG-2 WebChecker
Artikelnummer des Feldbusmoduls
Versionsstand der Firmware
Nötige Spannungsversorgung
Maximaler Ausgangsstrom
Seriennummer
12 13 14 15 16
1 B 1 2 5
MLG
05 = 5 mm
W = WebChecker
0 = Sondertyp
–
0131 = siehe „Messfeldbreite",
Seite 14
0000 = Sondermessfeldbreite
E = EtherCAT
®
H = Ethernet/IP TM
N = PROFINET
siehe „Schaltausgänge MLG-2 Web‐
Checker", Seite 15
1 = keine
3
17
0 1
13
