7
INBETRIEBNAHME
7.4.4

Ausrichten mit der FlexFix-Halterung oder mit der Austauschhalterung

44 B E T R I E B S A N L E I T U N G | deTem4 Core
Ausrichten mit der QuickFix-Halterung
Mit der QuickFix-Halterung haben Sie folgende Möglichkeiten, um Sender und Empfän‐
ger aufeinander auszurichten:
•
Vertikal verschieben

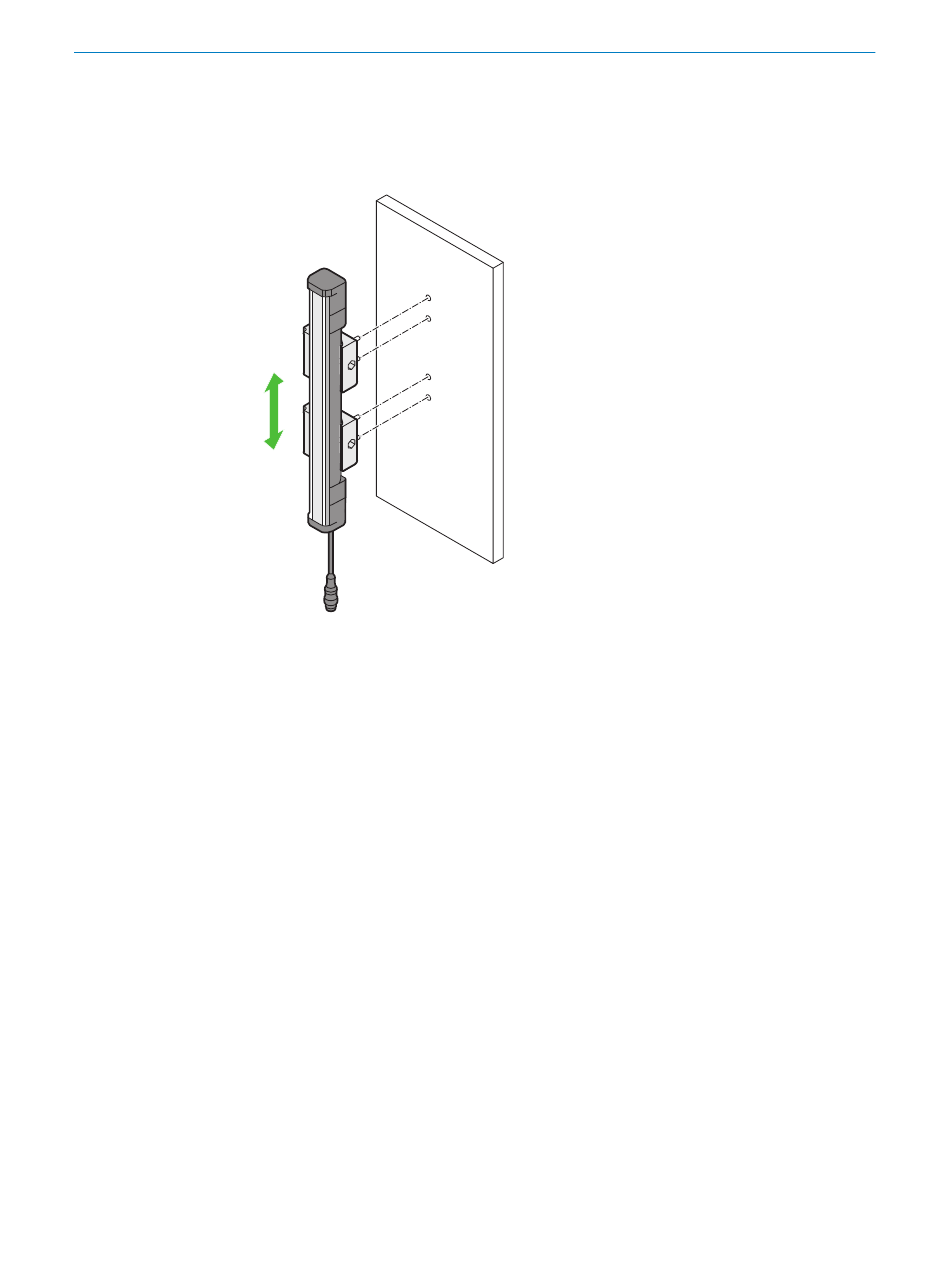

Abbildung 23: QuickFix-Halterung: vertikal verschieben
Voraussetzungen
• Sender und Empfänger sind mit einer FlexFix-Halterung oder mit einer Austausch‐
halterung montiert
Ausrichten mit der FlexFix-Halterung oder mit der Austauschhalterung
Mit der FlexFix-Halterung oder mit der Austauschhalterung haben Sie folgende Möglich‐
keiten, um Sender und Empfänger aufeinander auszurichten:
• Vertikal verschieben
• Drehen (±15°)
