Maßzeichnungen - SICK deTem4 Core Betriebsanleitung

12.3 Maßzeichnungen
8020446/14Q7/2020-04-27 | SICK
Irrtümer und Änderungen vorbehalten
1

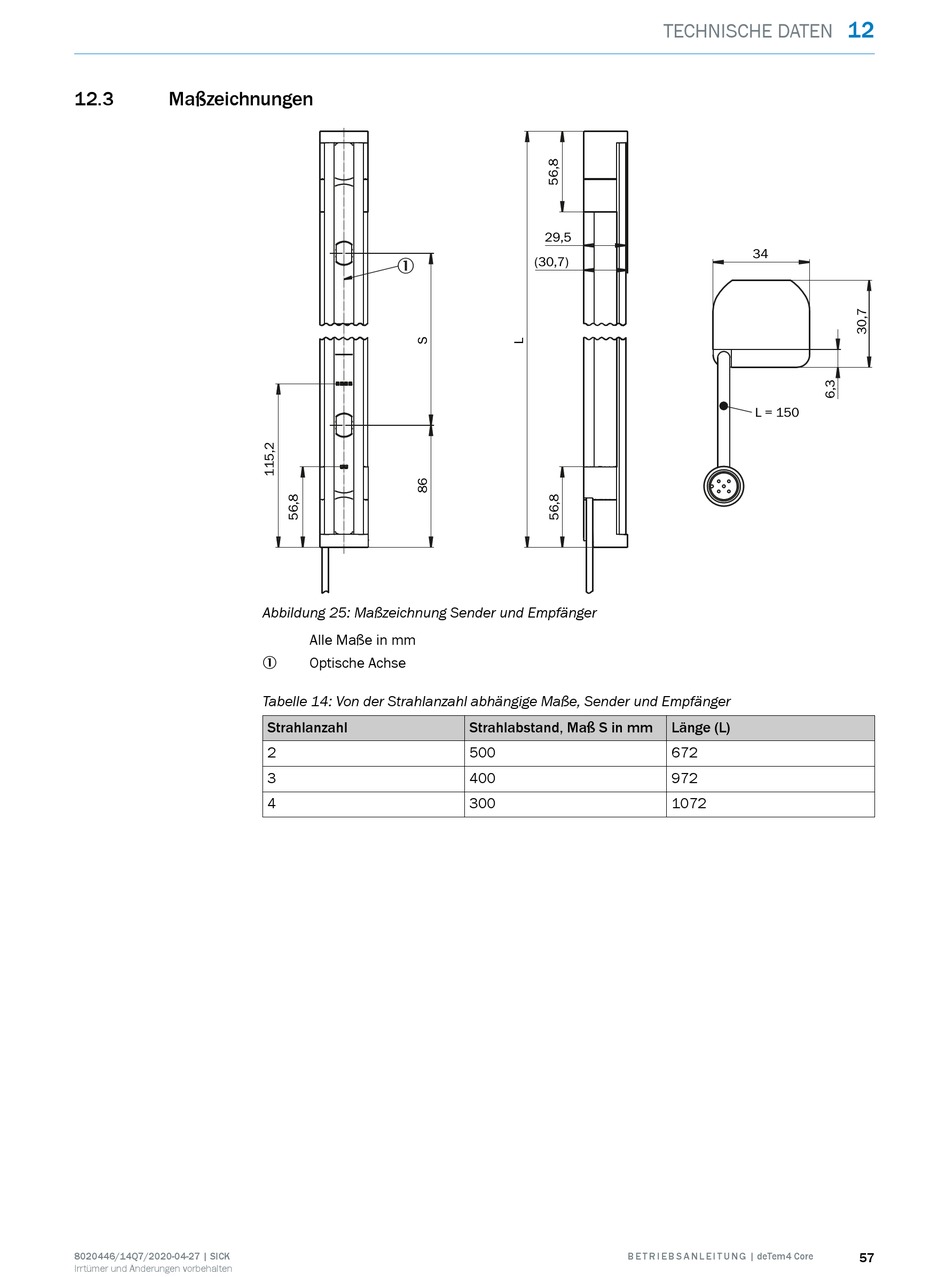

Abbildung 25: Maßzeichnung Sender und Empfänger
Alle Maße in mm
Optische Achse
1
Tabelle 14: Von der Strahlanzahl abhängige Maße, Sender und Empfänger
Strahlanzahl
2
3
4
29,5
(30,7)
Strahlabstand, Maß S in mm
500
400
300
B E T R I E B S A N L E I T U N G | deTem4 Core
TECHNISCHE DATEN
34
L = 150
Länge (L)
672
972
1072
12
57
