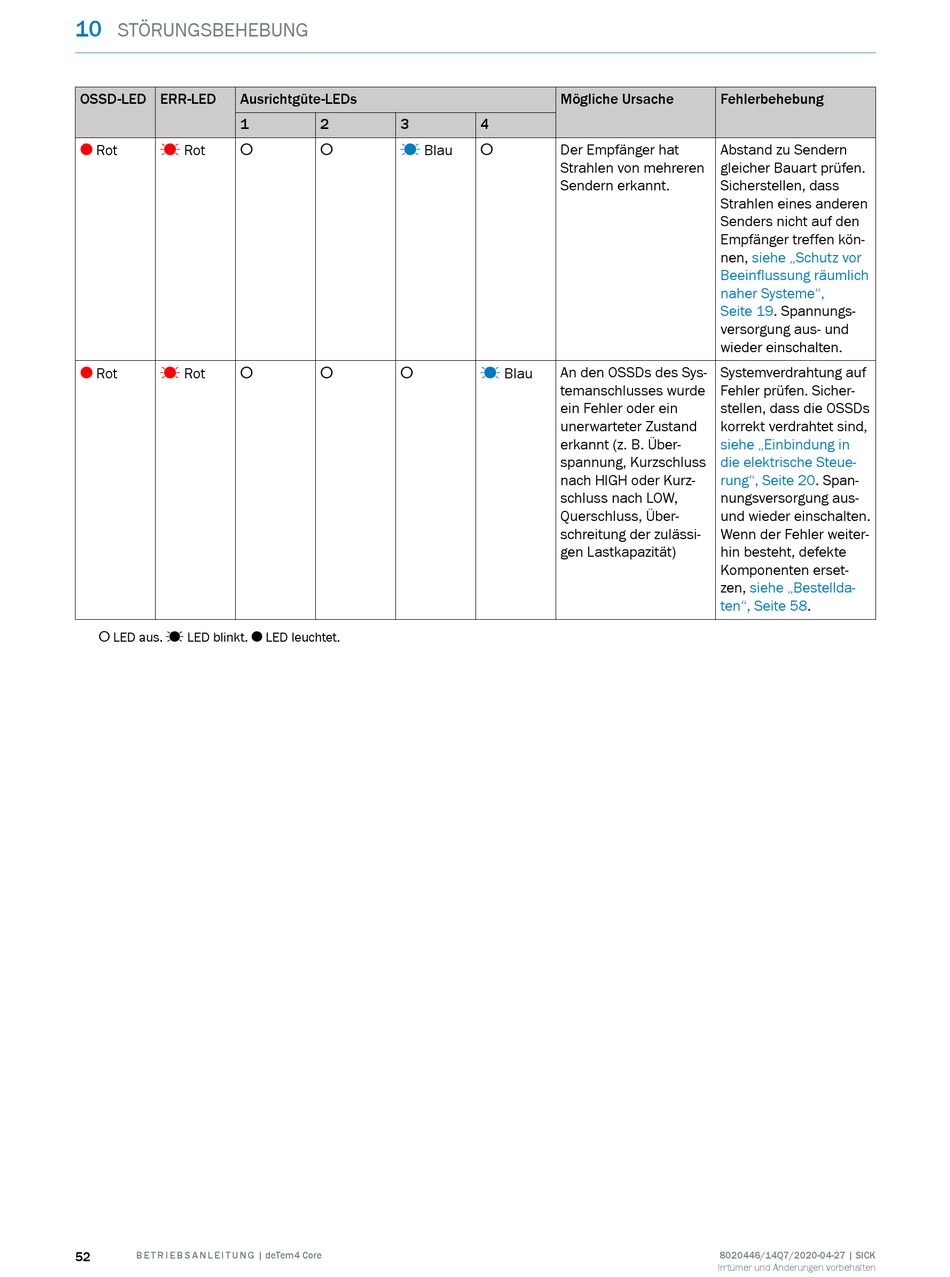

SICK deTem4 Core Betriebsanleitung Seite 52

10
STÖRUNGSBEHEBUNG
OSSD-LED ERR-LED Ausrichtgüte-LEDs
1
Rot Rot
O Ö o
Rot Rot
O Ö o
o LED aus. Ö LED blinkt. O LED leuchtet.
52 B E T R I E B S A N L E I T U N G | deTem4 Core
2 3 4
Blau
o Ö o
o o Ö
Mögliche Ursache
Der Empfänger hat
Strahlen von mehreren
Sendern erkannt.
An den OSSDs des Sys‐
Blau
temanschlusses wurde
ein Fehler oder ein
unerwarteter Zustand
erkannt (z. B. Über‐
spannung, Kurzschluss
nach HIGH oder Kurz‐
schluss nach LOW,
Querschluss, Über‐
schreitung der zulässi‐
gen Lastkapazität)
Fehlerbehebung
Abstand zu Sendern
gleicher Bauart prüfen.
Sicherstellen, dass
Strahlen eines anderen
Senders nicht auf den
Empfänger treffen kön‐
nen, siehe „Schutz vor
Beeinflussung räumlich
naher Systeme",
Seite 19. Spannungs‐
versorgung aus- und
wieder einschalten.
Systemverdrahtung auf
Fehler prüfen. Sicher‐
stellen, dass die OSSDs
korrekt verdrahtet sind,
siehe „Einbindung in
die elektrische Steue‐
rung", Seite 20. Span‐
nungsversorgung aus-
und wieder einschalten.
Wenn der Fehler weiter‐
hin besteht, defekte
Komponenten erset‐
zen, siehe „Bestellda‐
ten", Seite 58.
