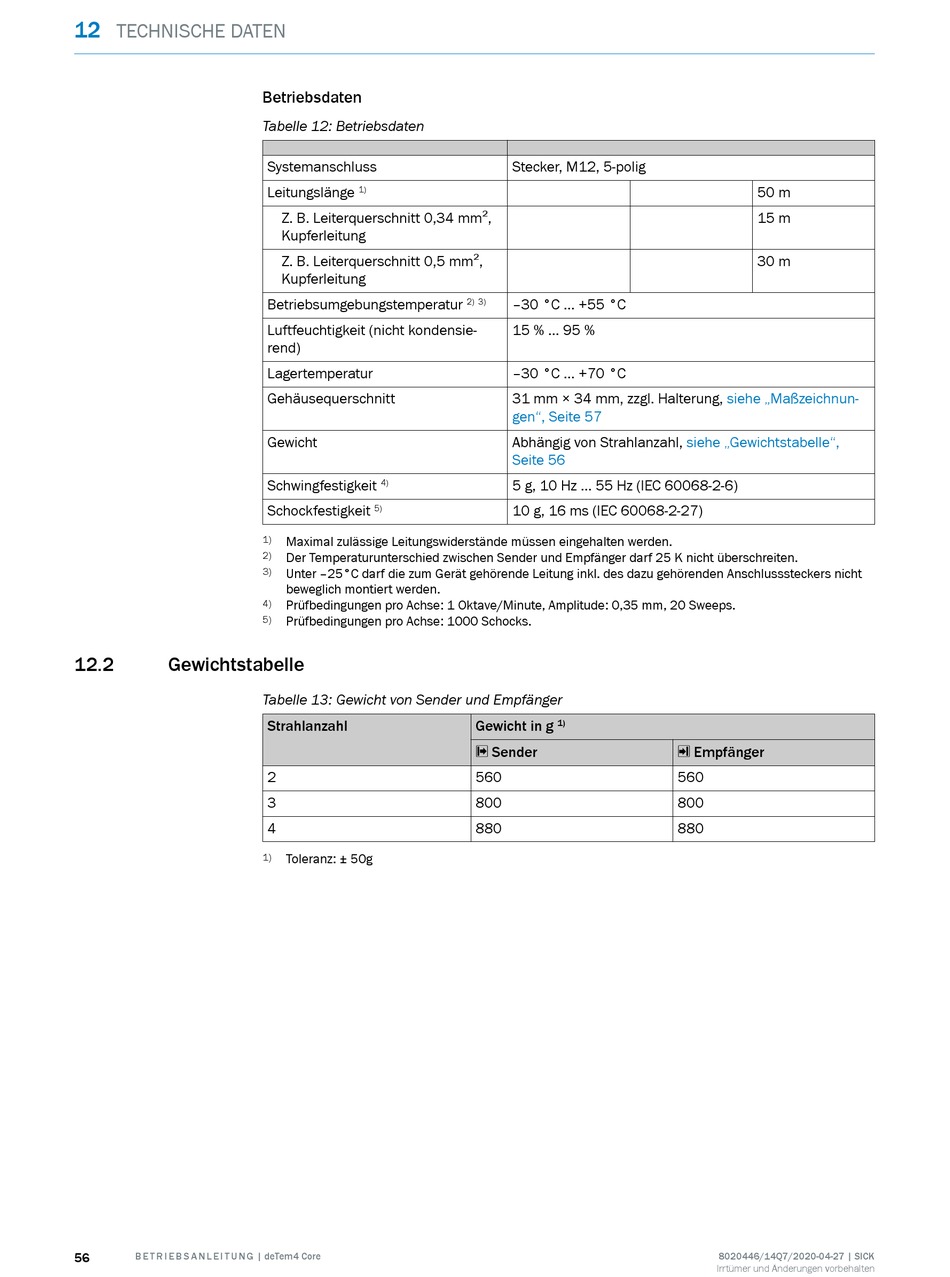

Gewichtstabelle - SICK deTem4 Core Betriebsanleitung

12
TECHNISCHE DATEN
12.2

Gewichtstabelle

56 B E T R I E B S A N L E I T U N G | deTem4 Core
Betriebsdaten
Tabelle 12: Betriebsdaten
Systemanschluss
Leitungslänge 1)
Z. B. Leiterquerschnitt 0,34 mm²,
Kupferleitung
Z. B. Leiterquerschnitt 0,5 mm²,
Kupferleitung
Betriebsumgebungstemperatur
Luftfeuchtigkeit (nicht kondensie‐
rend)
Lagertemperatur
Gehäusequerschnitt
Gewicht
Schwingfestigkeit
4)
Schockfestigkeit
5)
1) Maximal zulässige Leitungswiderstände müssen eingehalten werden.
2) Der Temperaturunterschied zwischen Sender und Empfänger darf 25 K nicht überschreiten.
3) Unter –25°C darf die zum Gerät gehörende Leitung inkl. des dazu gehörenden Anschlusssteckers nicht
beweglich montiert werden.
4) Prüfbedingungen pro Achse: 1 Oktave/Minute, Amplitude: 0,35 mm, 20 Sweeps.
5) Prüfbedingungen pro Achse: 1000 Schocks.
Tabelle 13: Gewicht von Sender und Empfänger
Strahlanzahl
2
3
4
Toleranz: ± 50g
1)
Stecker, M12, 5-polig
2) 3) –30 °C ... +55 °C
15 % ... 95 %
–30 °C ... +70 °C
31 mm × 34 mm, zzgl. Halterung,
gen", Seite 57
Abhängig von Strahlanzahl,
Seite 56
5 g, 10 Hz ... 55 Hz (IEC 60068-2-6)
10 g, 16 ms (IEC 60068-2-27)
Gewicht in g
1)
s Sender
560
800
880
50 m
15 m
30 m
siehe „Maßzeichnun‐
siehe „Gewichtstabelle",
r Empfänger
560
800
880
8020446/14Q7/2020-04-27 | SICK
Irrtümer und Änderungen vorbehalten
