Installation

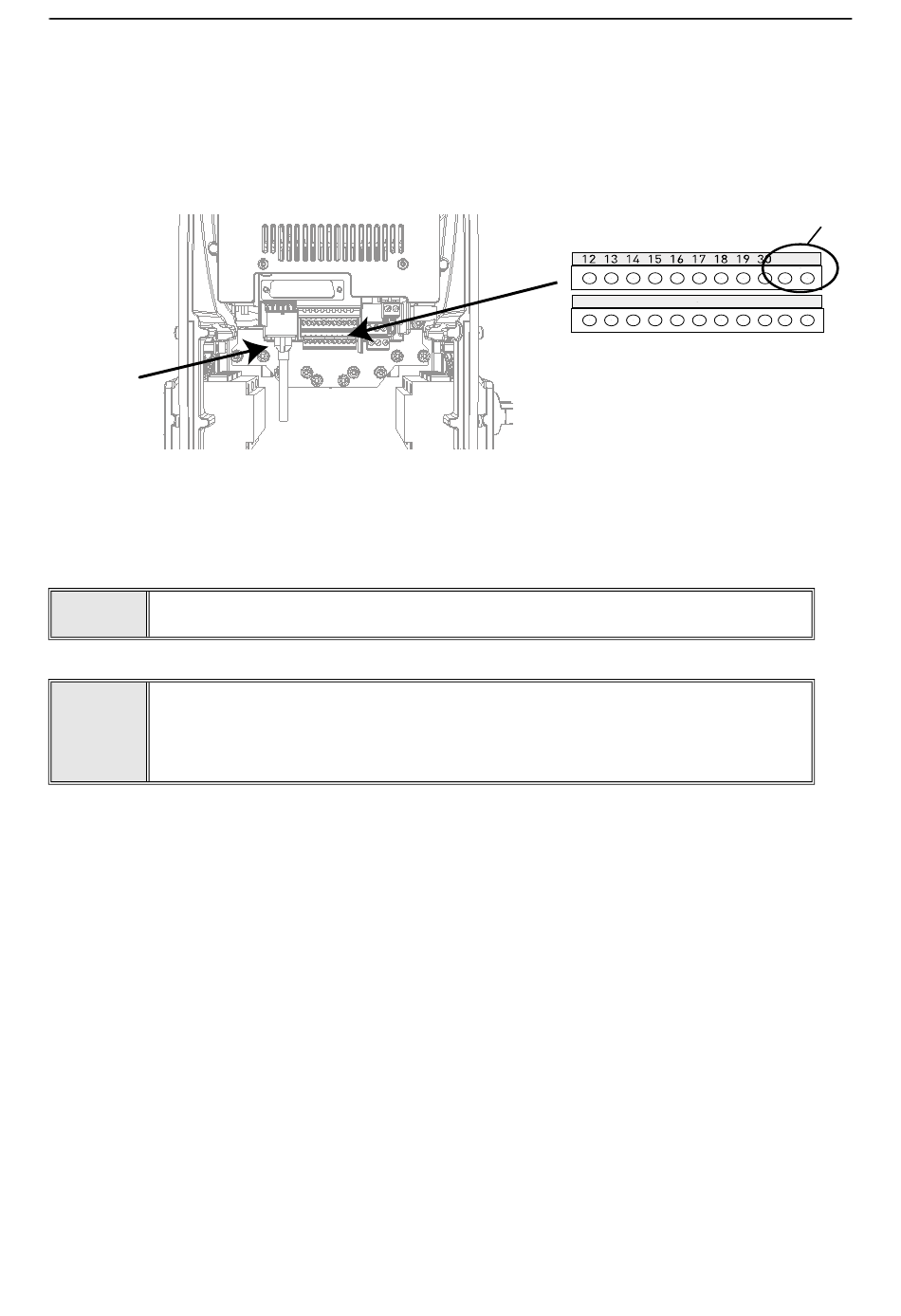

4.2 Installation im VACON
Der Frequenzumrichter kann entweder über den RS485- oder Ethernetanschluss mit dem Feldbus
verbunden werden. Der Anschluss für RS485 erfolgt über die E/A-Standardklemmen (A und B), der
Anschluss für Ethernet befindet sich links neben den Steuerklemmen.
Ethernet-
Anschluss
4.2.1 Vorbereiten für die Nutzung von Ethernet
Verbinden Sie das Ethernetkabel (siehe Spezifikation in Chapter 3.2) mit dem
1
zugehörigen Anschluss, und verlegen Sie das Kabel durch die Kabelführung.
Bringen Sie die Abdeckung wieder an.
2 HINWEIS: Achten Sie bei der Planung der Kabeltrassen darauf, dass zwischen
Ethernetkabel und Motorkabel ein Mindestabstand von 30 cm eingehalten
werden muss.
Weitere Informationen finden Sie in der Betriebsanleitung des verwendeten Feldbusses.
Local contacts: http://drives.danfoss.com/en/contact-us/contact-list/
®
100 X
Abbildung 6.
vacon • 21
RS485-Klemmen
1 2 3 4 5 6 7 8
A B
9 10 11
