HINWEIS: Wenn Auto-Trace verwendet wird, drücken Sie auf der Tastatur Tab, um den Trace-Typ zu
wechseln. Es stehen eine obere Abtastspur, eine untere Abtastspur und eine Vollabtastspur zur
Auswahl.
HINWEIS: Richten Sie den ersten Trace-Typ für manuelles Trace, Auto-Trace oder Bereichs-Trace in
der Einrichtung der Messeinrichtung ein.
9.2.4.6
Bereichs-Trace
1. Drücken Sie im PW-Bildmodus auf dem Bedienfeld auf Calc, um das Menü zu öffnen. Bewegen
Sie den Cursor über die Berechnungssoftware und drücken Sie auf Set. Wählen Sie dann
General (Allgemein) und anschließend Doppler General (Allgemein), wählen Sie erneut
Range Trace (Bereichs-Trace), um in den Range Trace (Bereichs-Trace)-Messzustand zu
gelangen.

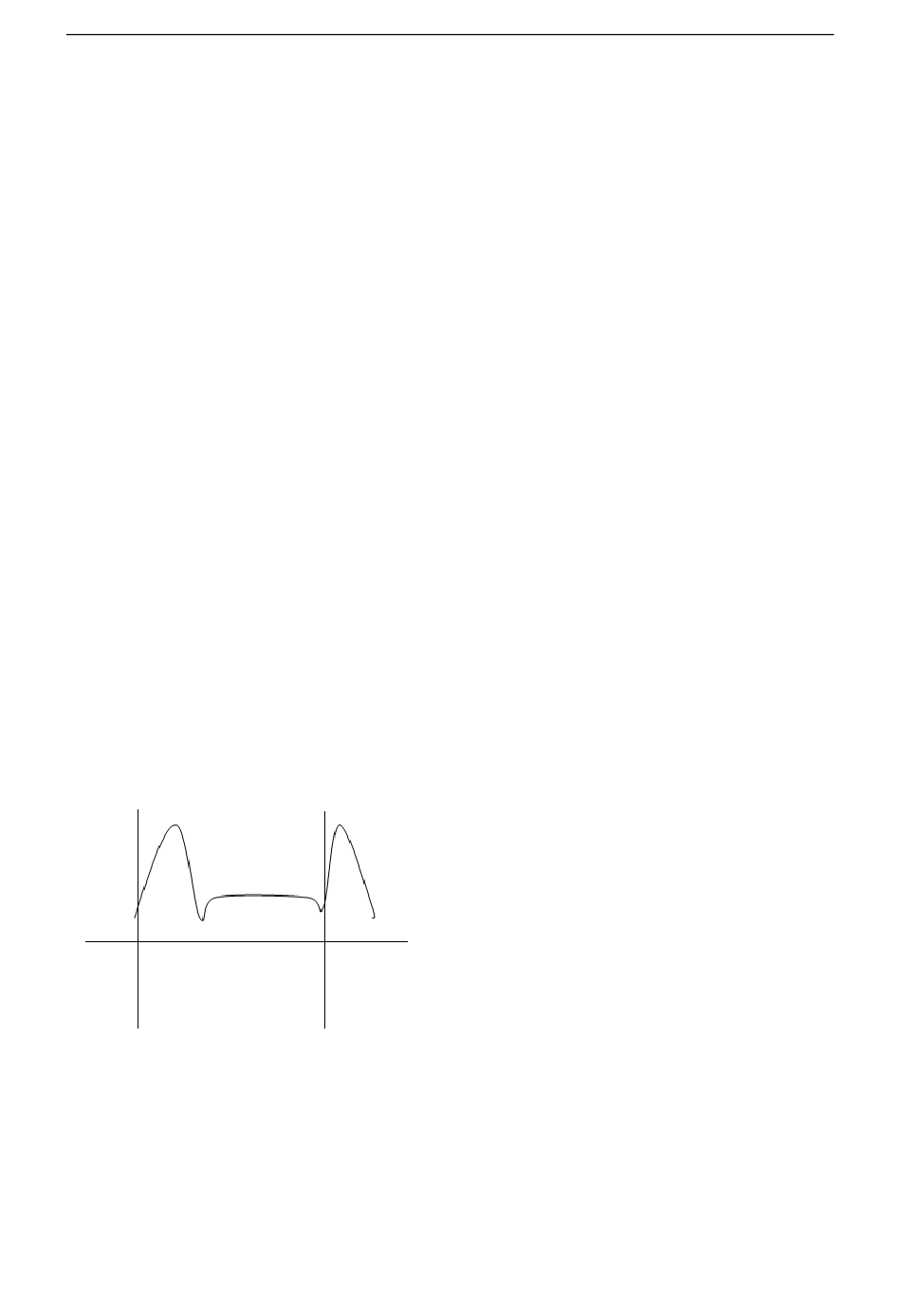

2. Auf dem Dopplerspektrum erscheint eine vertikale Linie. Verwenden Sie den Trackball, um die
Linie zum Startpunkt der gewünschten Abtastregion zu bewegen, drücken Sie auf Set, um die
Linie zu fixieren und eine andere Linie erscheint. Verwenden Sie dann den Trackball, um die
Linie bis zum Endpunkt zu bewegen und drücken Sie auf Set, um die Messung abzuschließen.
Das Messergebnis wird, wie nachstehend zu sehen, im Messergebnisbereich angezeigt:
HINWEIS: Um die Berechnungselemente von Auto-Trace und Range Trace (Bereichs-Trace) anzuzeigen,
können Sie benötigte Einrichtung Messeinrichtung - - Erweiterte Einstellungen - Trace-Ergebnis wie in
Abbildung 119 gezeigt. Zum Einstellungsverfahren siehe bitte Abschnitt 6.2.8.
Messung, Berechnung und Bericht
Range Trace (Bereichs-Trace)
PSV：×,×× cm/s；
EDV：×,×× cm/s；
MN：×,×× cm/s；
S/D: ×,××；××;
RI：×.××;
PI：×.××;
MNV：×,×× cm/s；
VTI：×,×× cm；
AT：×,××s；
DT：×,××s；
PPG：×,×× mm Hg；
MNPG：×,×× mm Hg；
HR：×,×× bpm.
167
