12
KONFIGURATION
12.2

Zusatzfunktionen

12.3 Einstellung der Schaltausgänge sowie weitere Parametrierungen des Sensors über
das Menü
22

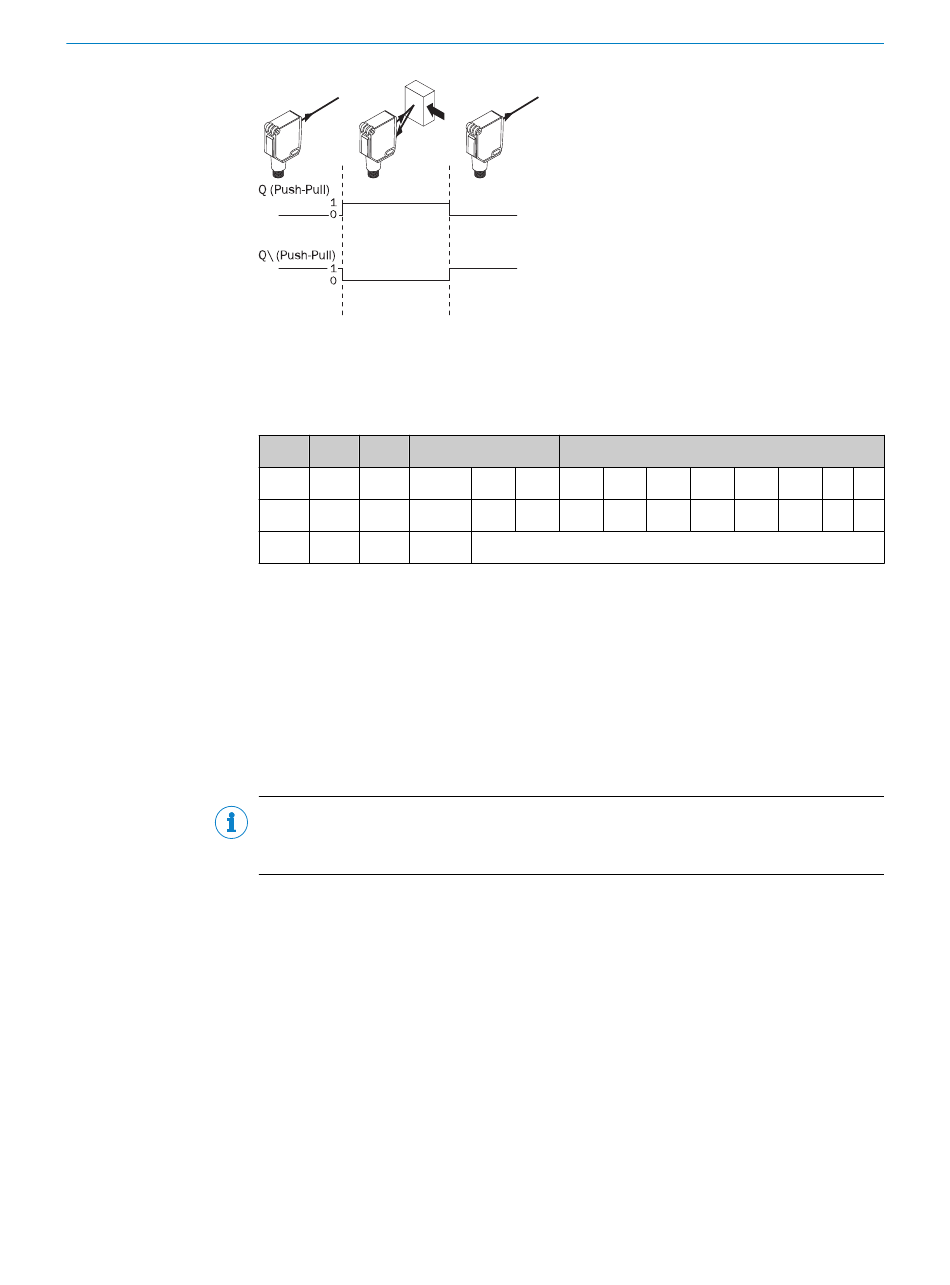

Abbildung: F
Tabelle 2: Prozessdatenstruktur
Byte-
Byte 0 Byte 1
Offset
Bit-
Offset
Distance Distance
Spare Value
to object to object
Integer Integer Unsigned
16 16 Integer 6
Die IO-Link Funktionalitäten der Betriebsanleitung IO-Link Photoelectric Sensors ent‐
nehmen (über www.sick.com unter der Geräte-Bestellnummer herunterladen).
Die Schaltausgänge können alternativ auch über das Menü eingestellt werden. Ebenso
lassen sich weitere Parametrierungen des Sensors über das Menü vornehmen. Der
Zugriff zum Menü erfolgt über kurzes Drücken < 1 s der Taste Set. Die Navigation im
Menü beschreibt Grafik K.
HINWEIS
Die Einträge qn1 und qn2 sind nur verfügbar, wenn der dazugehörige Teach-Modus
(qc1, qc2) auf 2-Punkt oder Fenstermodus gesetzt wurde.
Byte 2
9 8 7 6
Qint.8 Qint.7 Qint.6 Qint.5
Byte 3
5 4 3 2 1
Qint.4 Qint.3 Qint.2 Qint.1 QL2
Boolean
