26.2

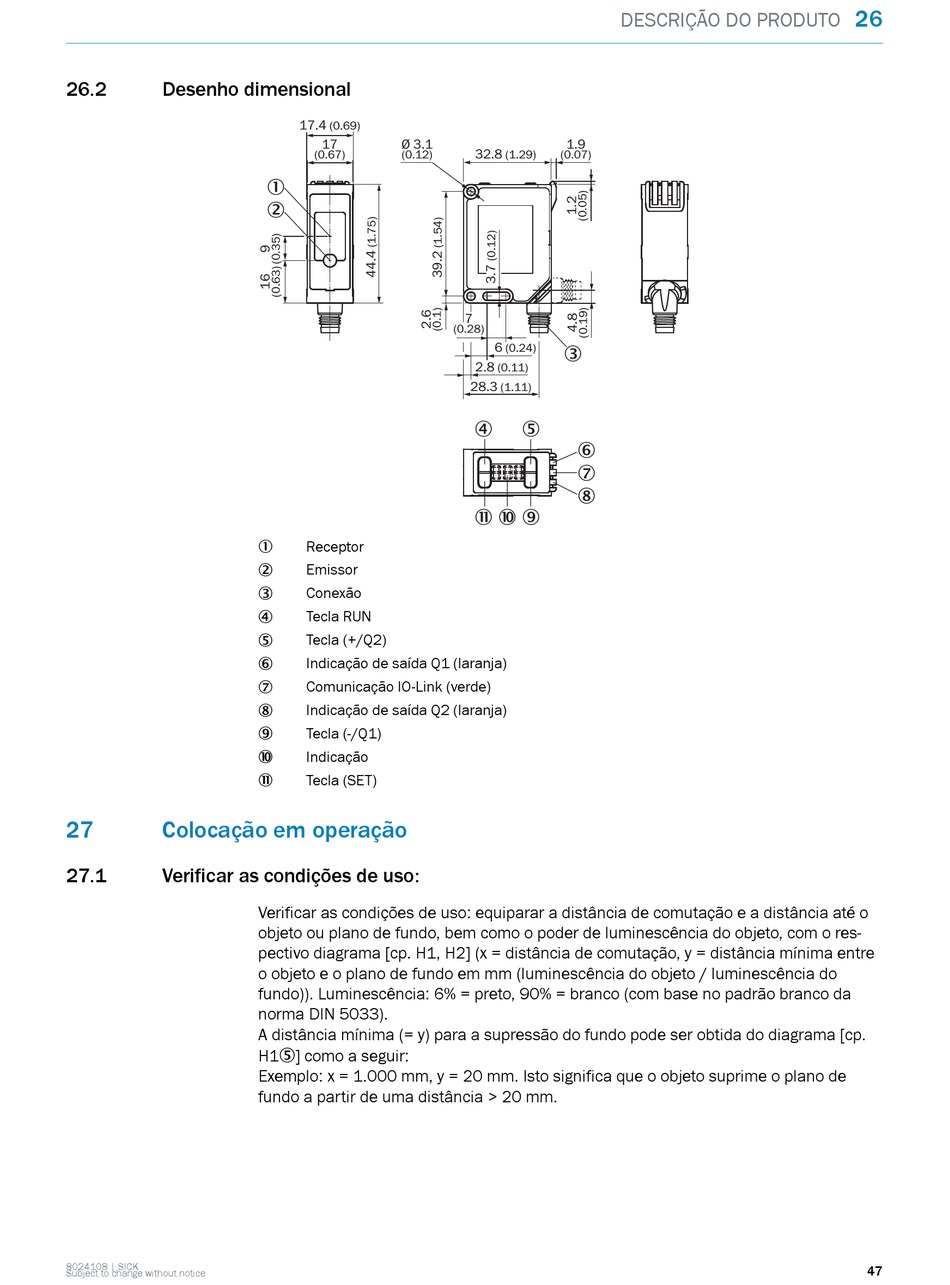

Desenho dimensional

27 Colocação em operação
27.1 Verificar as condições de uso:
8024108 | SICK
Subject to change without notice
17.4
(0.69)
17 Ø 3.1
(0.67) (0.12)
1
2
Receptor
1
Emissor
2
Conexão
3
Tecla RUN
4
Tecla (+/Q2)
5
Indicação de saída Q1 (laranja)
6
Comunicação IO-Link (verde)
7
Indicação de saída Q2 (laranja)
8
Tecla (-/Q1)
9
Indicação
ß
Tecla (SET)
à
Verificar as condições de uso: equiparar a distância de comutação e a distância até o
objeto ou plano de fundo, bem como o poder de luminescência do objeto, com o res‐
pectivo diagrama [cp. H1, H2] (x = distância de comutação, y = distância mínima entre
o objeto e o plano de fundo em mm (luminescência do objeto / luminescência do
fundo)). Luminescência: 6% = preto, 90% = branco (com base no padrão branco da
norma DIN 5033).
A distância mínima (= y) para a supressão do fundo pode ser obtida do diagrama [cp.
H15] como a seguir:
Exemplo: x = 1.000 mm, y = 20 mm. Isto significa que o objeto suprime o plano de
fundo a partir de uma distância > 20 mm.
DESCRIÇÃO DO PRODUTO
1.9
32.8
(1.29) (0.07)
7
(0.28)
6
(0.24)
3
2.8
(0.11)
28.3
(1.11)
4 5
6
7
8
à ß 9
26
47
