11

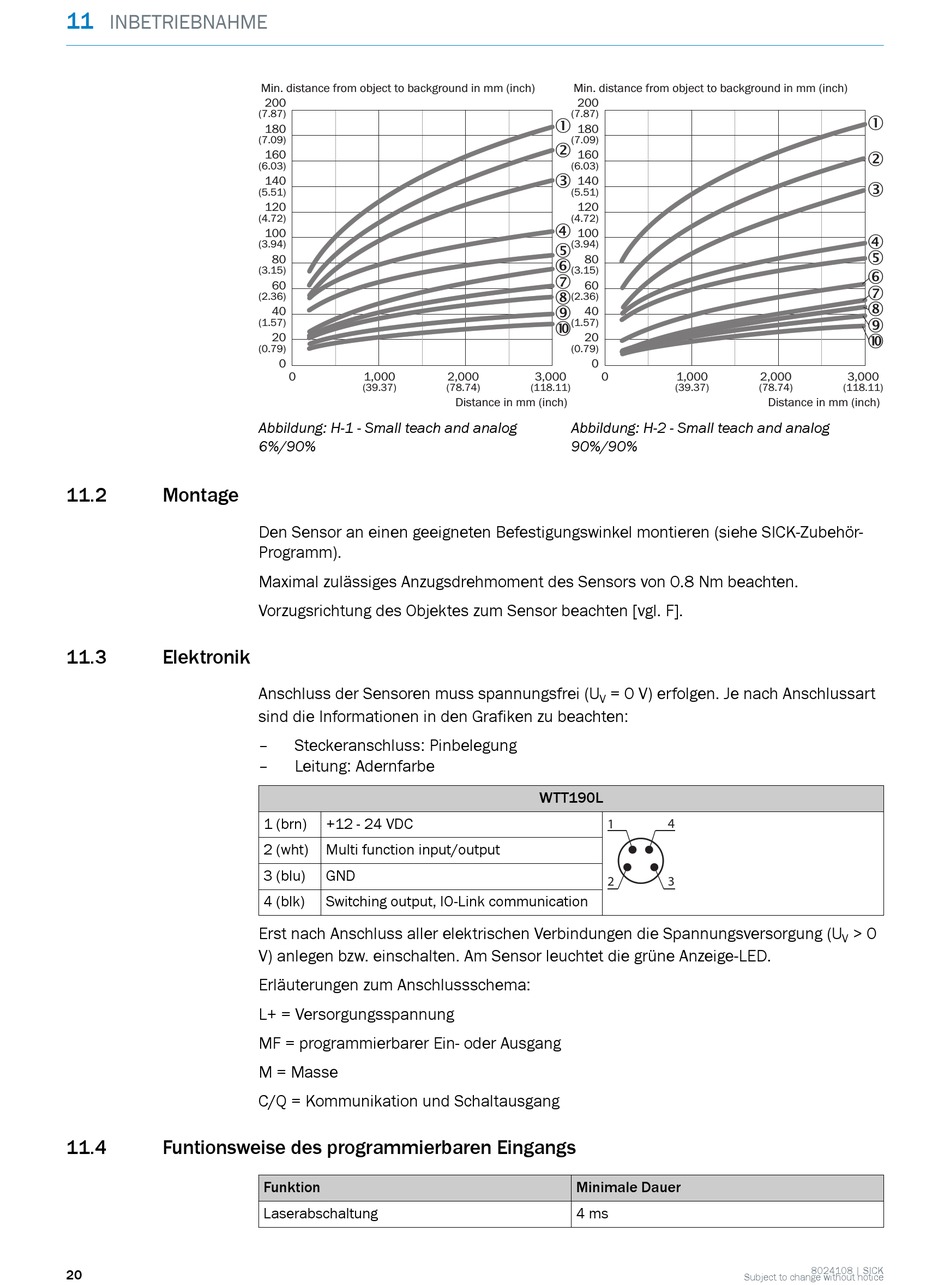

INBETRIEBNAHME
11.2

Montage

11.3

Elektronik

11.4

Funtionsweise des programmierbaren Eingangs

20
Min. distance from object to background in mm (inch)
200
(7.87)
180
(7.09)
160
(6.03)
140
(5.51)
120
(4.72)
100
(3.94)
80
(3.15)
60
(2.36)
40
(1.57)
20
(0.79)
0
0 1,000
(39.37)
Abbildung: H-1 - Small teach and analog
6%/90%
Den Sensor an einen geeigneten Befestigungswinkel montieren (siehe SICK-Zubehör-
Programm).
Maximal zulässiges Anzugsdrehmoment des Sensors von 0.8 Nm beachten.
Vorzugsrichtung des Objektes zum Sensor beachten [vgl. F].
Anschluss der Sensoren muss spannungsfrei (U
sind die Informationen in den Grafiken zu beachten:
– Steckeranschluss: Pinbelegung
– Leitung: Adernfarbe
1 (brn) +12 - 24 VDC
2 (wht) Multi function input/output
3 (blu) GND
4 (blk) Switching output, IO-Link communication
Erst nach Anschluss aller elektrischen Verbindungen die Spannungsversorgung (U
V) anlegen bzw. einschalten. Am Sensor leuchtet die grüne Anzeige-LED.
Erläuterungen zum Anschlussschema:
L+ = Versorgungsspannung
MF = programmierbarer Ein- oder Ausgang
M = Masse
C/Q = Kommunikation und Schaltausgang
Funktion
Laserabschaltung
Min. distance from object to background in mm (inch)
200
(7.87)
1
180
(7.09)
2
160
(6.03)
3
140
(5.51)
120
(4.72)
4
100
(3.94)
5
80
6
(3.15)
7
60
8
(2.36)
9
40
(1.57)
ß
20
(0.79)
0
2,000 3,000 0
(78.74) (118.11)
Distance in mm (inch)
Abbildung: H-2 - Small teach and analog
90%/90%
= 0 V) erfolgen. Je nach Anschlussart
V
WTT190L
1
2
Minimale Dauer
4 ms
1,000 2,000
(39.37) (78.74) (118.11)
Distance in mm (inch)
4
3
V
