PUESTA EN MARCHA
43.2

Montaje

43.3 Electrónica
76
Min. distance from object to background in mm (inch)
200
(7.87)
180
(7.09)
160
(6.03)
140
(5.51)
120
(4.72)
100
(3.94)
80
(3.15)
60
(2.36)
40
(1.57)
20
(0.79)
0
0 1,000
(39.37)

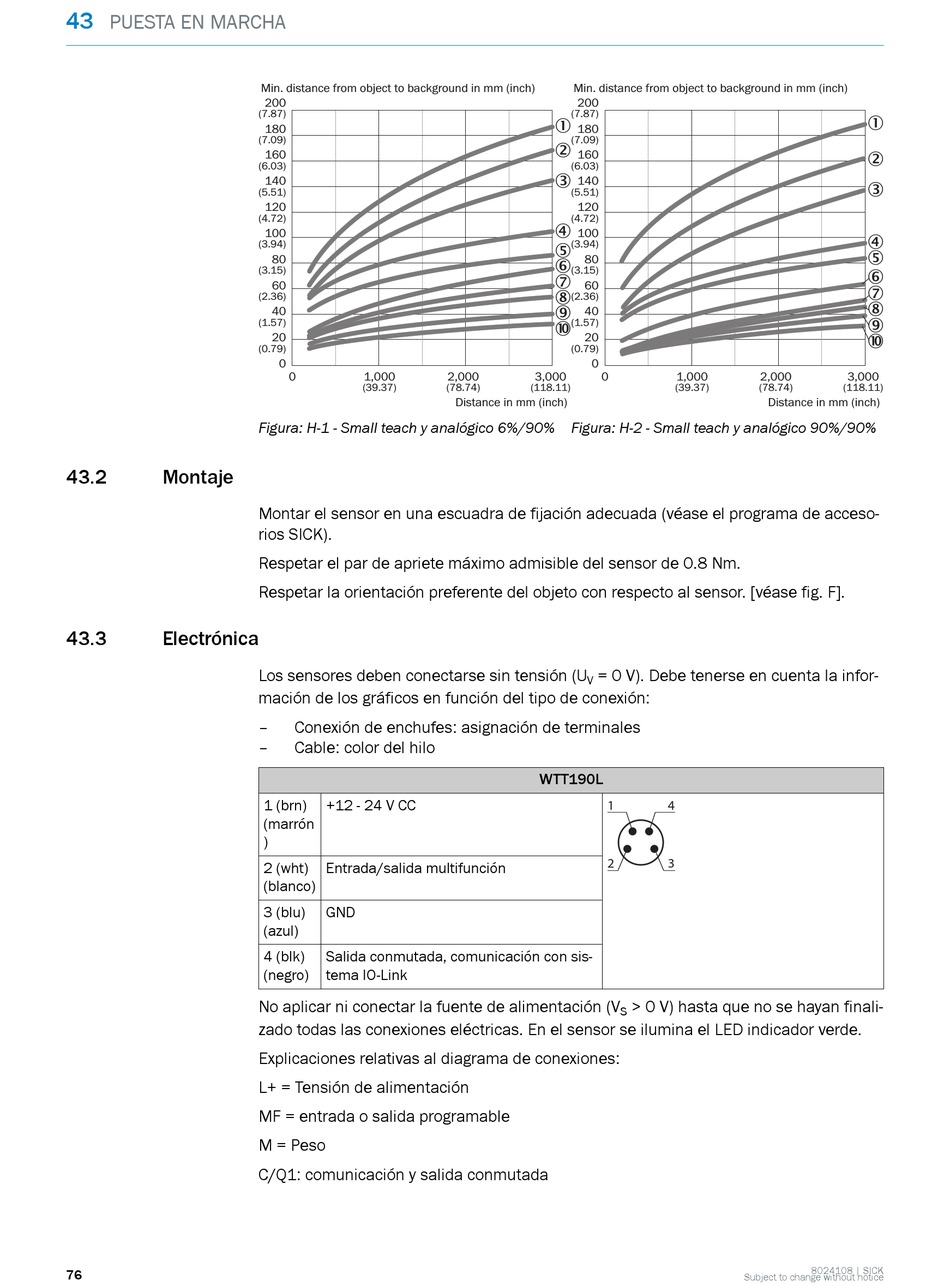

Figura: H-1 - Small teach y analógico 6%/90%
Montar el sensor en una escuadra de fijación adecuada (véase el programa de acceso‐
rios SICK).
Respetar el par de apriete máximo admisible del sensor de 0.8 Nm.
Respetar la orientación preferente del objeto con respecto al sensor. [véase fig. F].
Los sensores deben conectarse sin tensión (U
mación de los gráficos en función del tipo de conexión:
– Conexión de enchufes: asignación de terminales
– Cable: color del hilo
1 (brn) +12 - 24 V CC
(marrón
)
2 (wht) Entrada/salida multifunción
(blanco)
3 (blu) GND
(azul)
4 (blk) Salida conmutada, comunicación con sis‐
(negro) tema IO-Link
No aplicar ni conectar la fuente de alimentación (V
zado todas las conexiones eléctricas. En el sensor se ilumina el LED indicador verde.
Explicaciones relativas al diagrama de conexiones:
L+ = Tensión de alimentación
MF = entrada o salida programable
M = Peso
C/Q1: comunicación y salida conmutada
Min. distance from object to background in mm (inch)
200
(7.87)
1
180
(7.09)
2
160
(6.03)
3
140
(5.51)
120
(4.72)
4
100
(3.94)
5
80
6
(3.15)
7
60
8
(2.36)
9
40
(1.57)
ß
20
(0.79)
0
2,000 3,000 0
(78.74) (118.11)
Distance in mm (inch)
Figura: H-2 - Small teach y analógico 90%/90%
= 0 V). Debe tenerse en cuenta la infor‐
V
WTT190L
1
2
S
1,000 2,000
(39.37) (78.74)
Distance in mm (inch)
4
3
> 0 V) hasta que no se hayan finali‐
