Positionieren der Sonde im Kernstrom:
Durchfahren Sie mit der Sonde langsam den Querschnitt des Abgasroh-
res bis Sie die maximale Abgastemperatur (siehe Temperaturmaximal-
wert in der Anzeige – in diesem Beispiel 69 °C) gefunden haben.
Sie haben die maximale Abgastemperatur gefunden, wenn die Pfeil-
spitze an der horizontalen Linie anliegt und kein Signalton zu hören ist.
Sobald Sie sich von der maximalen Abgastemperatur entfernen, entfer-
nen sich die Balken (1 Balken entspricht 1 °C) von der horizontalen Max-
Linie. Wenn Sie den Kernstrom gefunden haben, dann fixieren Sie die
Sonde in dieser Stellung mit dem Konus.

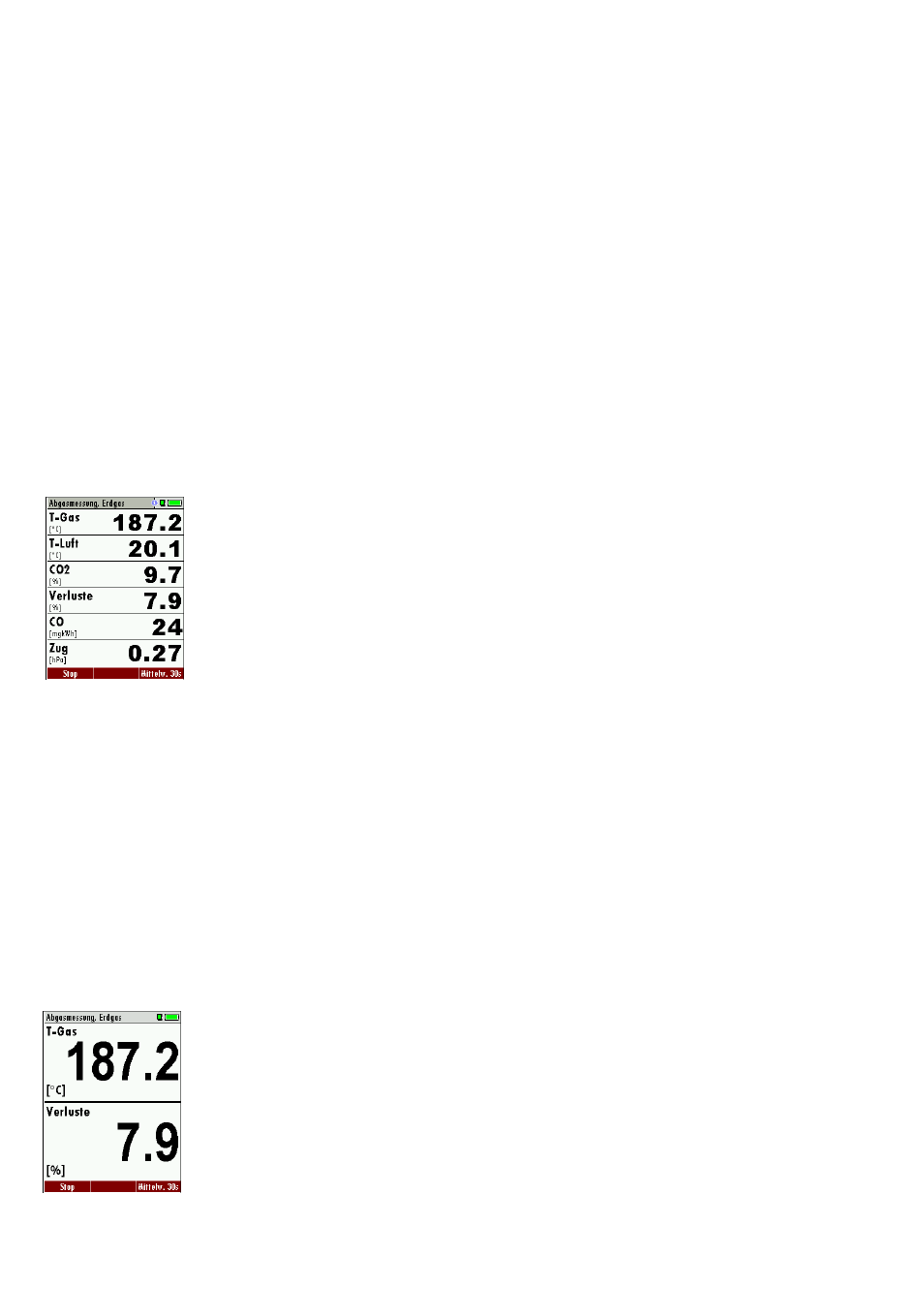

7.3. Messwertfenster
Nach Ende der Kernstromsuche werden die Messwerte des Messgerätes
angezeigt.
Die Messwerte sind in drei Fenstern zu jeweils 6 Messwerten organisiert.
Welcher Messwert an welcher Stelle des Fensters angezeigt ist konfigu-
rierbar.
Als Messwert stehen sowohl direkte Messgrößen wie Sauerstoffgehalt
oder Temperatur zur Verfügung, wie auch berechnete Werte wie Tau-
punkt, CO2 – Gehalt etc. Ebenso steht der gleiche Messwert in verschie-
denen Umrechnungen zur Verfügung, wie CO als ppm oder mg/kWh.
Nicht verfügbare Messwerte werden als Striche dargestellt. Gründe für
eine Nichtverfügbarkeit können sein:
Der Messwert T-Gas wird vorrangig von dem Anschluss „T-Gas / AUX"
abgeleitet (ausstattungsabhängig) oder wenn nicht verfügbar vom An-
schluss „T1".
Zwischen den Messwertfenstern können Sie mit der „Pfeil links/rechts" –
Taste wählen.
Mit der „Pfeil oben/unten" – Taste können sie die zweizeilige Zoom –
Funktion aktivieren. Mit der „Pfeil links/rechts" – Taste kann zwischen
den 3 zur Verfügung stehenden Zoomfenstern geblättert werden.
MRU GmbH, D-74172 Neckarsulm
Bedienungsanleitung SPECTRAplus
• Elektrochemischer Sensor wurde während der Nullpunktnahme
als fehlerhaft erkannt.
• Externe Temperatursensoren sind nicht gesteckt.
38 / 83
