3.1. Schematischer Gaslaufplan
In Kombination mit der Abgassonde saugt das Messgerät ein Teilvolu-
men des Abgases aus dem Verbrennungskanal ab und analysiert es mit-
tels elektrochemischer Sensoren auf seine Bestandteile.
Druck (Zug) und Temperatur werden durch die Konstruktion der Abgas-
sonde direkt an deren Sondenspitze gemessen.

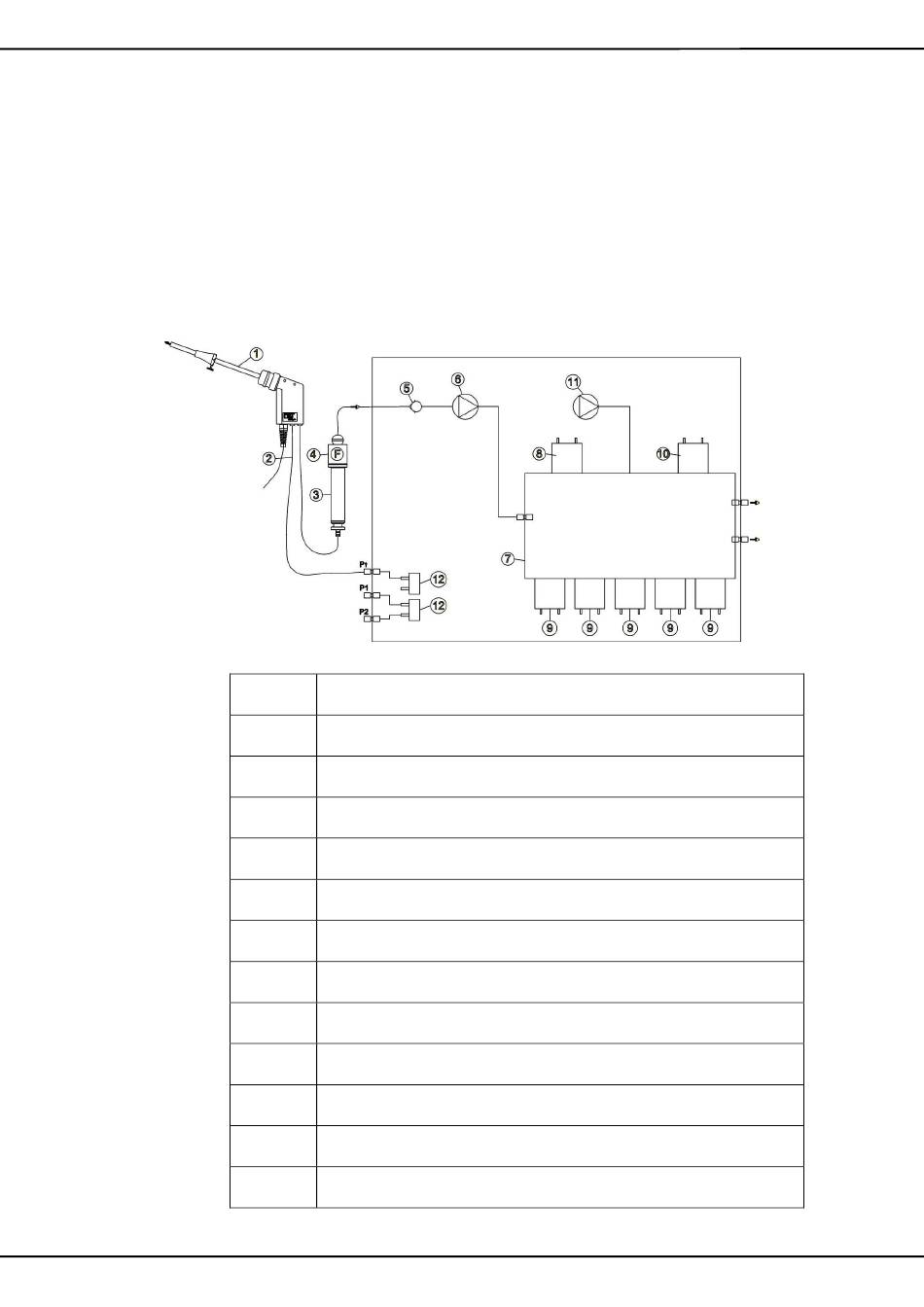

Gaslaufplan mit Freispülpumpe
*ausstattungsabhängig
MRU GmbH, D-74172 Neckarsulm
Bedienungsanleitung OPTIMA 7
Position
Beschreibung
1
Abgassonde
2
3-fach-Schlauch
3
Kondensatabscheider
4
Filter
5
Rückschlagventil
6
Abgaspumpe
7
Sensorkammer
8
O
-Sensor
2
9
weitere elektrochemische Sensoren *
10
CO2 NDIR Sensor *
11
Freispülpumpe */ nicht möglich bei CO2 NDIR Sensor
12
Drucksensor *
14 / 82
