Membranpumpe N922 EX
1 Pumpenauslass
2 Pumpeneinlass
3 Pumpenkopf
4 Motor
5 Kondensator (nur Kon-
densatormotor)
6 Klemmkasten
7 Einstellventil für Förder-
menge (nur .29-Ausfüh-
rungen)
1 Auslassventil
2 Einlassventil
3 Förderraum
4 Membrane
5 Exzenter
6 Pleuel
7 Pumpenantrieb
Original Betriebs- und Montageanleitung, deutsch, KNF 313600 04/20

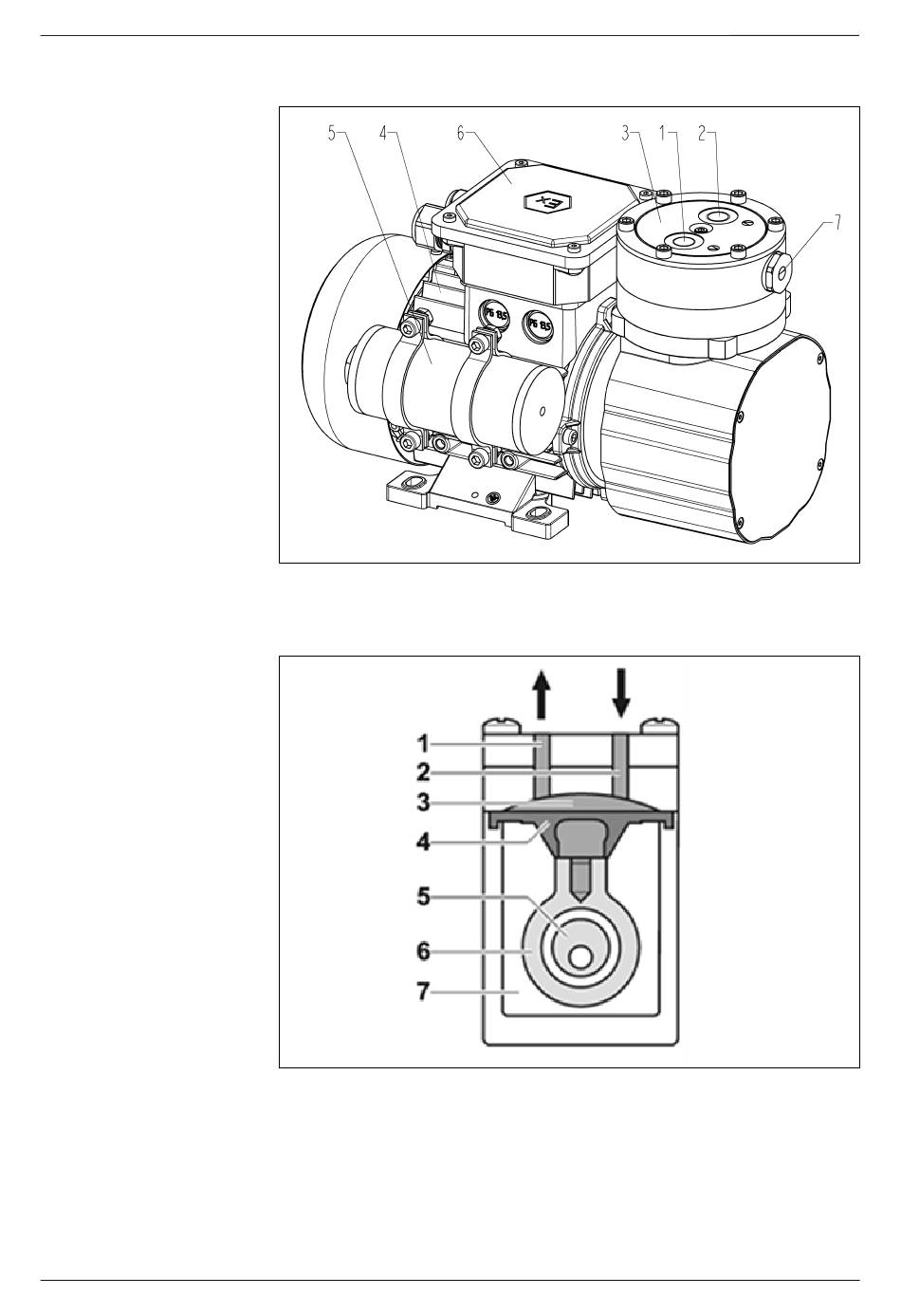

5 Aufbau und Funktion
Aufbau
Abb. 1 Aufbau N922.29 EX
Funktion Membranpumpe
Abb. 2 Funktion Membranpumpe
Membranpumpen fördern, komprimieren (je nach Ausführung) und evakuieren
Gase und Dämpfe.
Die elastische Membrane (4) wird durch den Exzenter (5) und den Pleuel (6)
auf und ab bewegt. Im Abwärtshub saugt sie das zu fördernde Gas über das
Einlassventil (2) an. Im Aufwärtshub drückt die Membrane das Medium über
das Auslassventil (1) aus dem Pumpenkopf heraus. Der Förderraum (3) ist
vom Pumpenantrieb (7) durch die Membrane hermetisch getrennt.
Aufbau und Funktion
15
