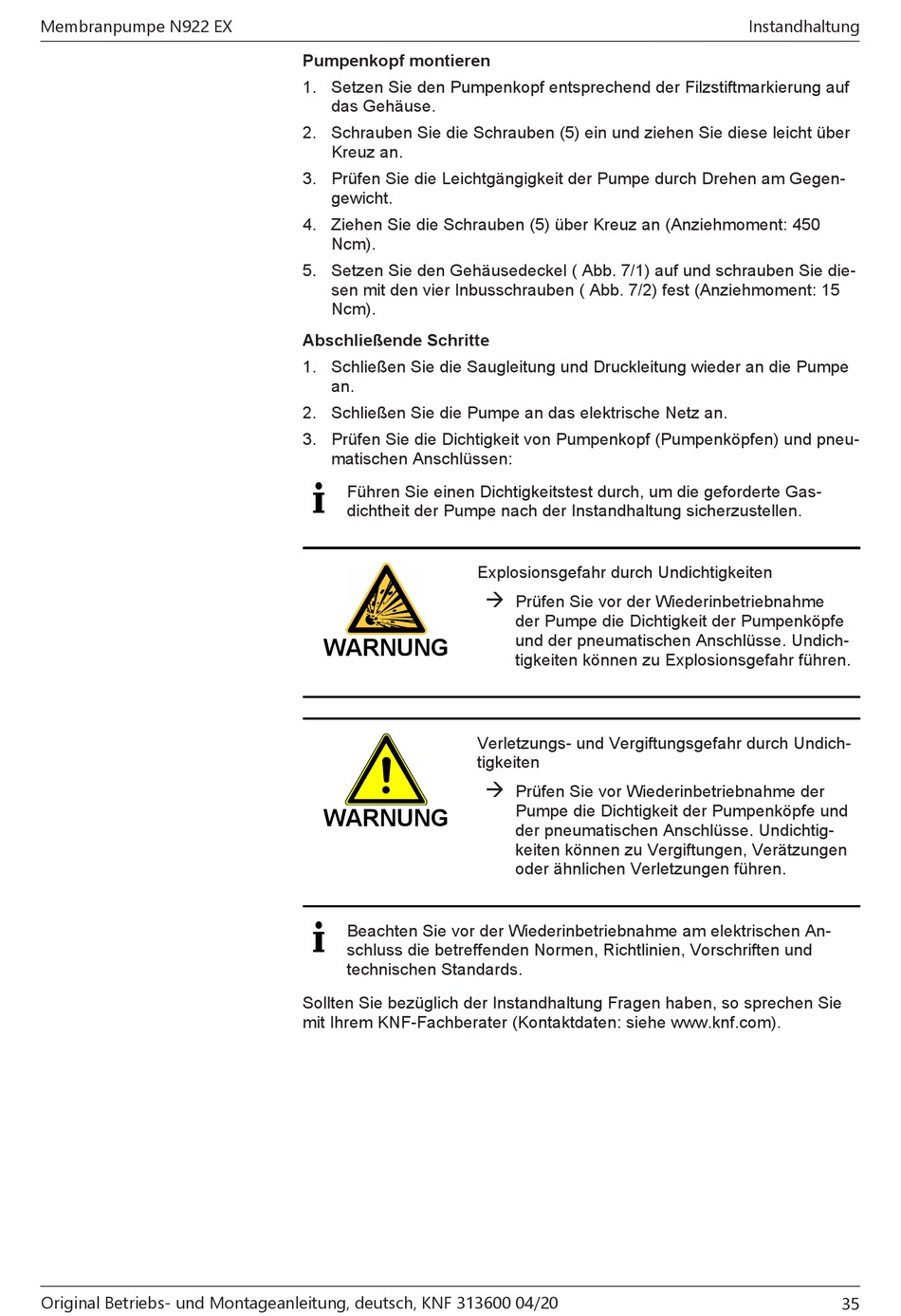

Membranpumpe N922 EX
Original Betriebs- und Montageanleitung, deutsch, KNF 313600 04/20
Pumpenkopf montieren
1. Setzen Sie den Pumpenkopf entsprechend der Filzstiftmarkierung auf
das Gehäuse.
2. Schrauben Sie die Schrauben (5) ein und ziehen Sie diese leicht über
Kreuz an.
3. Prüfen Sie die Leichtgängigkeit der Pumpe durch Drehen am Gegen-
gewicht.
4. Ziehen Sie die Schrauben (5) über Kreuz an (Anziehmoment: 450
Ncm).
5. Setzen Sie den Gehäusedeckel ( Abb. 7/1) auf und schrauben Sie die-
sen mit den vier Inbusschrauben ( Abb. 7/2) fest (Anziehmoment: 15
Ncm).
Abschließende Schritte
1. Schließen Sie die Saugleitung und Druckleitung wieder an die Pumpe
an.
2. Schließen Sie die Pumpe an das elektrische Netz an.
3. Prüfen Sie die Dichtigkeit von Pumpenkopf (Pumpenköpfen) und pneu-
matischen Anschlüssen:
Führen Sie einen Dichtigkeitstest durch, um die geforderte Gas-
dichtheit der Pumpe nach der Instandhaltung sicherzustellen.
WARNUNG
WARNUNG
Beachten Sie vor der Wiederinbetriebnahme am elektrischen An-
schluss die betreffenden Normen, Richtlinien, Vorschriften und
technischen Standards.
Sollten Sie bezüglich der Instandhaltung Fragen haben, so sprechen Sie
mit Ihrem KNF-Fachberater (Kontaktdaten: siehe www.knf.com).
Explosionsgefahr durch Undichtigkeiten
à
Prüfen Sie vor der Wiederinbetriebnahme
der Pumpe die Dichtigkeit der Pumpenköpfe
und der pneumatischen Anschlüsse. Undich-
tigkeiten können zu Explosionsgefahr führen.
Verletzungs- und Vergiftungsgefahr durch Undich-
tigkeiten
à
Prüfen Sie vor Wiederinbetriebnahme der
Pumpe die Dichtigkeit der Pumpenköpfe und
der pneumatischen Anschlüsse. Undichtig-
keiten können zu Vergiftungen, Verätzungen
oder ähnlichen Verletzungen führen.
Instandhaltung
35
