KNF 312909-310398 02/23
OEM
MEMBRANPUMPEN
Hinweis!
Vor Betrieb der Pumpe und des Zubehörs Betriebs- und Montageanleitung lesen und Sicherheitshinweise
beachten!
N 922
ORIGINAL-BETRIEBS- UND MONTAGEANLEITUNG
DEUTSCH

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für KNF N 922

  • Seite 1 KNF 312909-310398 02/23 N 922 ORIGINAL-BETRIEBS- UND MONTAGEANLEITUNG DEUTSCH MEMBRANPUMPEN Hinweis! Vor Betrieb der Pumpe und des Zubehörs Betriebs- und Montageanleitung lesen und Sicherheitshinweise beachten!
  • Seite 2: Inhaltsverzeichnis

    KNF Neuberger GmbH Alter Weg 3 79112 Freiburg Inhalt Seite Deutschland Tel. 07664 / 5909-0 1. Zu diesem Dokument ..............3 Fax 07664 / 5909-99 2. Verwendung ................4 3. Sicherheit .................. 6 E-Mail: info@knf.de 4. Technische Daten ..............9 www.knf.de...
  • Seite 3: Zu Diesem Dokument

    Tab. 1 Sonstige Hinweise und Symbole  Hier steht eine auszuführende Tätigkeit (ein Schritt). Hier steht der erste Schritt einer auszuführenden Tätigkeit. Weitere fortlaufend nummerierte Schritte folgen. Dieses Zeichen weist auf wichtige Informationen hin. Original-Betriebs- und Montageanleitung, deutsch, KNF 312909-310398 02/23...
  • Seite 4: Verwendung

    Vor der Verwendung eines Mediums Verträglichkeit der Materialien von Pumpenkopf, Membrane und Ventilen mit dem Medium prüfen. Nur Gase fördern, die unter den in der Pumpe auftretenden Drü- cken und Temperaturen stabil bleiben. Original-Betriebs- und Montageanleitung, deutsch, KNF 312909-310398 02/23...
  • Seite 5: Nicht Bestimmungsgemäße Verwendung

    Die Pumpen sind nicht geeignet zur Förderung von Lebensmittel. Die Pumpen dürfen nicht zur gleichzeitigen Erzeugung von Vaku- um und Überdruck genutzt werden. An der Saugseite der Pumpe darf kein Überdruck angelegt wer- den. Original-Betriebs- und Montageanleitung, deutsch, KNF 312909-310398 02/23...
  • Seite 6: Sicherheit

    Medien führt sind. Sicherstellen, dass die Temperatur des Mediums jederzeit ausrei- chend unter der Zündtemperatur des Mediums liegt, um eine Ent- zündung oder Explosion zu verhindern. Dies gilt auch für außer- gewöhnliche Betriebssituationen. Original-Betriebs- und Montageanleitung, deutsch, KNF 312909-310398 02/23...
  • Seite 7 Verwendung innerhalb bestimmter Spannungs- grenzen auf dem Markt Richtlinie 2011/65/EU zur Beschränkung der Verwendung be-  stimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten (Anhang II geändert durch die Delegierte Richtlinie (EU) 2015/863 der Kommission) Original-Betriebs- und Montageanleitung, deutsch, KNF 312909-310398 02/23...
  • Seite 8 EN 60034-1  EN 60034-30-1 (nur Drehstrommotoren)  Kundendienst und Die Pumpe ist wartungsfrei. Jedoch empfiehlt KNF, die Pumpe Reparaturen regelmäßig bzgl. auffälliger Veränderungen der Geräusche und Vibrationen zu prüfen. Reparaturen an den Pumpen nur vom zuständigen KNF- Kundendienst durchführen lassen.
  • Seite 9: Technische Daten

    6,5 ± 10% 8 ± 10% gem Betriebsüberdruck [l/min]* Tab. 3 *Liter im Normzustand (1013 mbar) Pneumatische Anschlüsse Pumpentyp Wert: Wert: N 922 FTE/ N 922 FT.29E G 1/4 NPT 1/4 Tab. 4 Elektrische Daten Parameter Wert Wert Wert Kondensatormo-...
  • Seite 10 Technische Daten Membranpumpe N 922 Gewicht Pumpentyp Wert N 922 FTE/ N 922 FT.29E 7,3 kg Tab. 6 Sonstige Parameter Parameter Wert Zulässige Umgebungstemperatur + 5 °C bis + 60 °C 0°C wenn nicht betau- end (frostfrei) Zulässige Medientemperatur 0 °C bis + 60 °C Maße L x B x H [mm]:...
  • Seite 11: Aufbau Und Funktion

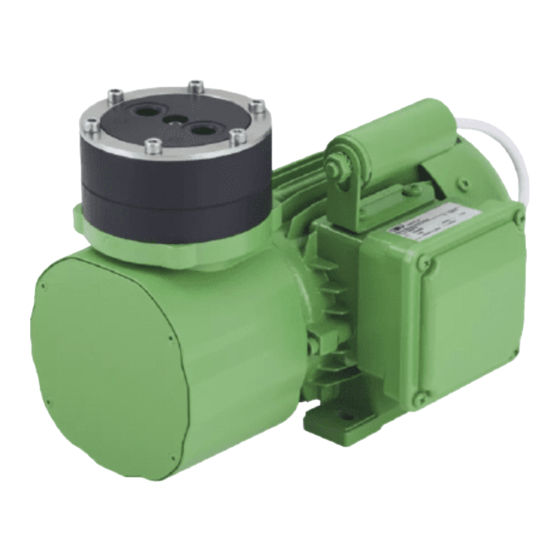

    Pneumatischer Auslass Pneumatischer Einlass Pumpenkopf Motor Kondensator (nur Konden- satormotor) Klemmkasten Einstellschraube für För- dermenge (nur .29- Ausführungen) Abb. 1: Membranpumpe N 922 FT.29 E (Kondensatormotor) Funktion Membranpumpe Auslassventil Einlassventil Förderraum Membrane Exzenter Pleuel Pumpenantrieb Abb. 2: Pumpenkopf Membranpumpen fördern, komprimieren (je nach Ausführung) und evakuieren Gase und Dämpfe.
  • Seite 12: Transport

     Überprüfen Sie die Pumpe nach Erhalt auf Transportschäden.  Dokumentieren Sie aufgetretene Transportschäden schriftlich und mit Bildern.  Transportieren Sie die Pumpe in der Originalverpackung bis zum Einbauort.  Bewahren Sie die Originalverpackung der Pumpe auf (z.B. für spätere Lagerung). Original-Betriebs- und Montageanleitung, deutsch, KNF 312909-310398 02/23...
  • Seite 13: Montieren Und Anschließen

     Vor dem Montieren die Pumpe am Einbauort aufbewahren, um sie auf Umgebungstemperatur zu bringen. Befestigungsmaße  Befestigungsmaße siehe Abb. 3 bis Abb. 6. Abb. 3: Befestigungsmaße Pumpenreihe N 922 FTE (Kondensatormotor) (Maßtoleranzen nach DIN ISO 2768-1, Toleranzklasse V) Original-Betriebs- und Montageanleitung, deutsch, KNF 312909-310398 02/23...
  • Seite 14 Membranpumpe N 922 Abb. 4: Befestigungsmaße Pumpenreihe N 922 FTE (Drehstrommotor) (Maßtoleranzen nach DIN ISO 2768-1, Toleranzklasse V) Abb. 5: Befestigungsmaße Pumpenreihe N 922 FT.29 E (Kondensator- motor) (Maßtoleranzen nach DIN ISO 2768-1, Toleranzklasse V) Original-Betriebs- und Montageanleitung, deutsch, KNF 312909-310398 02/23...
  • Seite 15 Membranpumpe N 922 Montieren und Anschließen Abb. 6: Befestigungsmaße Pumpenreihe N 922 FT.29 E (Drehstrommotor) (Maßtoleranzen nach DIN ISO 2768-1, Toleranzklasse V) Kühlluftzufuhr Verbrennung durch heiße Oberflächen Durch Überhitzung der Pumpe können heiße Ober- flächen entstehen. WARNUNG  Beim Aufstellen der Pumpe ist darauf zu achten, dass eine ausreichende Kühlluftzu- und –abfuhr...
  • Seite 16: Kompressorgehäuse Ausrichten

    Hierfür kann das Kompressorgehäuse samt Pumpenkopf (je nach Einbaulage) in 90°-Schritten gedreht und montiert werden. Gehäusedeckel Inbusschrauben Exzenter Motorbefestigungs- schrauben Abb. 7: Die vier Inbusschrauben (Abb. 7/2) des Gehäusedeckels (Abb. 7/1) lösen und herausnehmen. Original-Betriebs- und Montageanleitung, deutsch, KNF 312909-310398 02/23...
  • Seite 17 Abb. 8: Einbaupositionen des Kompressorgehäuses Die vier Motorbefestigungsschrauben (Abb. 7/4) wieder ein- drehen und festschrauben (Anzieh-Drehmoment: 6 Nm). Gehäusedeckel (Abb. 7/1) aufsetzen und mit den vier Inbus- schrauben (Abb. 7/2) festschrauben (Anzieh-Drehmoment: 15 Ncm). Original-Betriebs- und Montageanleitung, deutsch, KNF 312909-310398 02/23...
  • Seite 18: Elektrisch Anschließen

    Pumpe anschließen Daten der Versorgungsspannung mit den Angaben auf dem Motorentypenschild vergleichen. Maximale Stromaufnahme der Pumpe dem Pumpentypenschild entnehmen. Zulässige Abweichung der Versorgungsspannung siehe Be- triebsanleitung Motor. Klemmkastendeckel öffnen. Den Schutzleiter am Pumpenmotor anschließen. Original-Betriebs- und Montageanleitung, deutsch, KNF 312909-310398 02/23...
  • Seite 19 Die Kabel der elektrischen Spannung an den Klemmen L1 und N des Pumpenmotors anschließen. Anschluss von Pumpen mit Drehstrommotor entsprechend der Abb. 9 und Abb. 10. Klemmkastendeckel wieder schließen. Abb. 9: Y-Schaltung (hohe Spannung) Abb. 10: ∆-Schaltung (niedere Spannung) Original-Betriebs- und Montageanleitung, deutsch, KNF 312909-310398 02/23...
  • Seite 20: Pneumatisch Anschließen

    Pumpenausstoß am pneumatischen Auslass der Pumpe sicher ableiten. Entkopplung  KNF empfiehlt, die Pumpe vom Rohrleitungssystem mecha- nisch zu entkoppeln, z.B. durch Verwendung flexibler Schläu- che oder Rohre. Auf diese Weise kann vermieden werden, dass mögliche Schwingungen und Geräusche der Pumpe auf das System übertragen werden.
  • Seite 21: Betrieb

     Sicherheitshinweise (siehe Kapitel 3) beachten.  Die Pumpen sind Einbaugeräte. Vor ihrer Inbetriebnahme muss sichergestellt werden, dass die Maschinen bzw. Anla- gen, in welche die Pumpen eingebaut wurden, den einschlägi- gen Bestimmungen entsprechen. Original-Betriebs- und Montageanleitung, deutsch, KNF 312909-310398 02/23...
  • Seite 22 Stromunterbrechung. Dämpfe als Medium Die Lebensdauer der Membrane kann verlängert werden, wenn sich kein Kondensat in der Pumpe bildet. Deshalb:  Arbeiten mit gesättigten oder nahezu gesättigten Dämpfen nur mit warmer Pumpe durchführen. Original-Betriebs- und Montageanleitung, deutsch, KNF 312909-310398 02/23...
  • Seite 23: Ein- Und Ausschalten Der Pumpe

     Stellschraube X im Uhrzeigersinn drehen. Bei geschlossenem sowie vollständig geöffnetem Ventil wird merklich Widerstand spürbar; dann nicht mehr weiterdrehen. Die entsprechende Endstellung ist erreicht. Selbsthemmende Stell- schraube Abb. 11: Einstellung der Förderleistung (N 922 FT.29 E) Original-Betriebs- und Montageanleitung, deutsch, KNF 312909-310398 02/23...
  • Seite 24: Instandhaltung

    Werkzeug Anzahl Werkzeug/Material Inbusschlüssel 3 mm Inbusschlüssel 4 mm Filzstift Tab. 12 Hinweise zum Vorgehen  Wechseln Sie Zonenmembrane, Ventilplatten und O-Ringe (nur .29-Ausführungen) immer zusammen, um die Leistung der Pumpe zu erhalten. Original-Betriebs- und Montageanleitung, deutsch, KNF 312909-310398 02/23...
  • Seite 25 Schraube (7) lösen und zusammen mit Unterlegscheibe (8) herausnehmen. Kopfdeckel (3) von Zwischenplatte (2) trennen. Kopfdeckel vorsichtig ablegen, damit seine Dichtkante nicht beschädigt wird. Ventilplatten/Dichtungen (9) von der Zwischenplatte (2) entfer- nen. Original-Betriebs- und Montageanleitung, deutsch, KNF 312909-310398 02/23...
  • Seite 26 Ventilsitze, Zwischenplatte (2), Kopfdeckel (3) und ggf. O-Ring- Nut auf Verunreinigung und Beschädigung prüfen. Teile ggf. reinigen. Bei Unebenheiten, Kratzern und Korrosion mit KNF in Verbin- dung setzen. Beschädigte Teile bestellen und ersetzen. Ventilplatte/Dichtung einlegen: Ventilplatten/Dichtungen für Druck- und Saugseite sind iden- tisch;...
  • Seite 27 Membranpumpe N 922 Instandhaltung Abschließende Schritte Saug- und Druckleitungen wieder an Pumpe anschließen. Pumpe an elektrisches Netz anschließen. Sollten Sie bezüglich der Instandhaltung Fragen haben, so spre- chen Sie mit Ihrem KNF-Fachberater (Kontaktdaten: www.knf.de). Gehäuse Zwischenplatte Kopfdeckel Druckplatte Schrauben Membrane...
  • Seite 28: Wechseln Des Einstellventils (.29- Ausführungen)

    Abb. 13 folgendes zu beachten: Gewindeteil (Y) und Stellschraube (X) müssen für Montage bündig sein. Ventilmembrane (Z) muss dabei vollständig eingeschraubt und darf dazu nicht angezogen sein. Förderleistung entsprechend Kapitel 8.2 einstellen. Abb. 13: Einstellventil Original-Betriebs- und Montageanleitung, deutsch, KNF 312909-310398 02/23...
  • Seite 29: Störungen Beheben

     Anschlüsse und Leitungen prüfen. ganz oder teilweise verstopft.  Verstopfende Teile und Partikel entfernen. Kopfteile sind verschmutzt.  Kopfbauteile reinigen. Membrane oder Ventilplat-  Membrane und Ventilplatten/Dichtungen wechseln (siehe ten/Dichtungen sind abgenutzt. Kapitel 9.3). Tab. 15 Original-Betriebs- und Montageanleitung, deutsch, KNF 312909-310398 02/23...
  • Seite 30 Membranpumpe N 922 Störung kann nicht behoben werden Sollten Sie keine der angegebenen Ursachen feststellen können, senden Sie die Pumpe an den KNF-Kundendienst (Kontaktdaten: siehe www.knf.de). Pumpe spülen, um den Pumpenkopf von gefährlichen oder aggressiven Gasen zu befreien (siehe Kapitel 9.2.1).
  • Seite 31: Ersatzteile Und Zubehör

    Bestellnummer Schlauchverschraubung, PVDF, für Schlauch 303623 ID 6 x 1 Montage-Set Schwingmetalle 313180 Montage-Set Schwingmetalle und Befesti- 313181 gungswinkel Tab. 18 Abb. 14: Pumpe mit Zubehör (dargestellt mit Schlauchverschraubung, Montage-Set Schwingmetalle und Befestigungswinkel) Original-Betriebs- und Montageanleitung, deutsch, KNF 312909-310398 02/23...
  • Seite 32: Rücksendungen

    Fordern Sie ggf. eine Originalverpackung gegen Berechnung an. Rücksendung KNF verpflichtet sich zur Reparatur der Pumpe nur unter der Be- dingung, dass der Kunde eine Bescheinigung über das Förderme- dium und die Reinigung der Pumpe vorlegt. Folgen Sie bitte den Anweisungen auf knf.com/repairs.
