Versorgung
Versorgungsmodulen liegt der schwarze Balken nur über dem Anschluss 24. Damit wird die Trennung
der C-Schiene zur linken benachbarten Potenzialgruppe deutlich gemacht

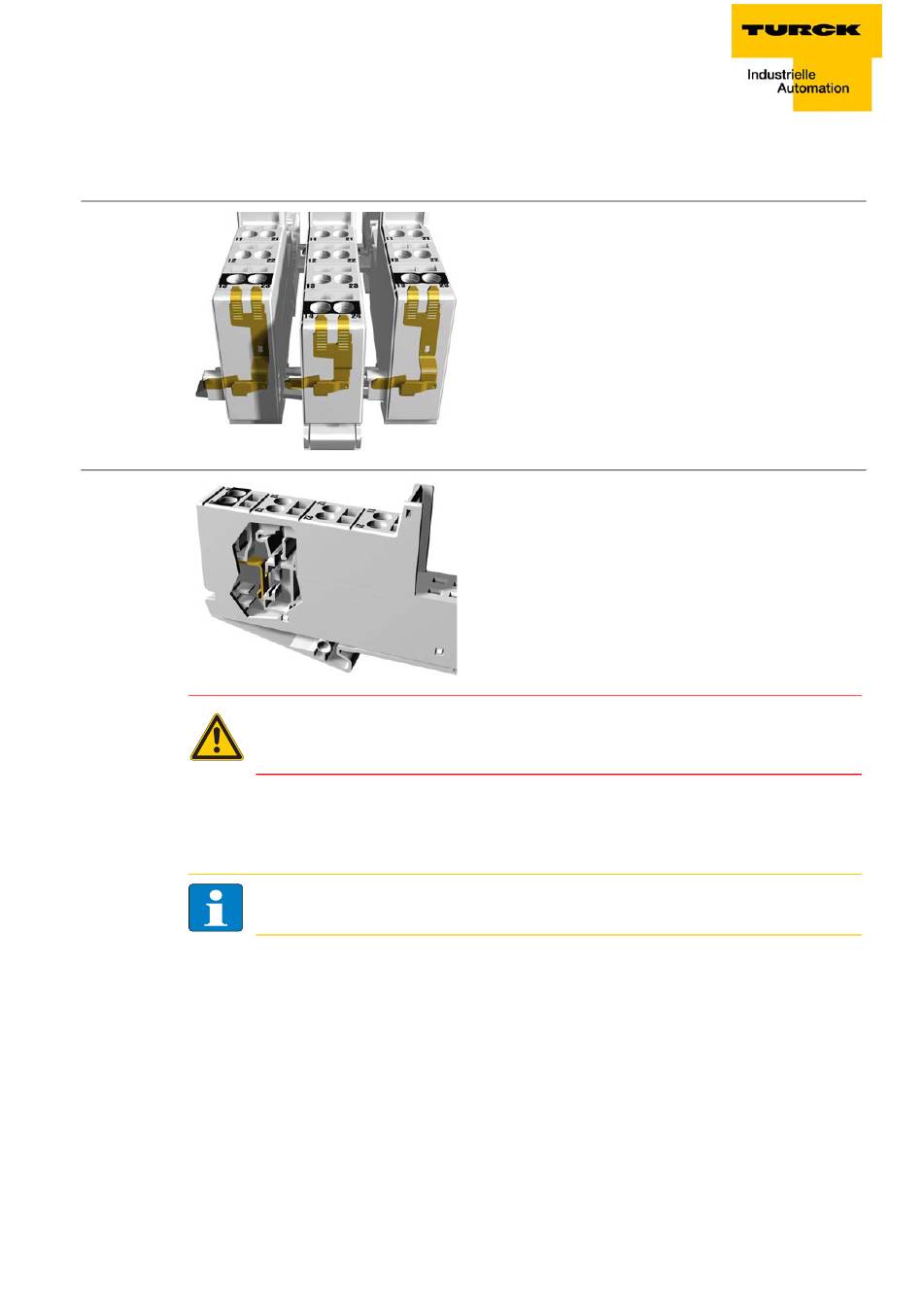

Abbildung 7-3:
C-Schiene
(Draufsicht)
Abbildung 7-4:
C-Schiene
(Seitenansicht)
Die C-Schiene kann anwendungsspezifisch, z. B. als Schutzerde (PE), verwendet werden. In diesem Fall
muss der PE-Anschluss eines jeden Versorgungsmoduls über eine zusätzlich PE-Klemme mit der
Tragschiene verbunden werden. Die Klemme kann als Zubehör bestellt werden.
D301048 1211 - BL20-PG-EN
Gefahr
Die C-Schiene darf maximal mit 24 V belastet werden.
Nicht mit 230 V!
Hinweis
Zur Einbindung einer Station in ein Massebezugssystem lesen Sie bitte
Kapitel
8.
