Konfiguration der BL20-Station
Bitte beachten Sie, dass es sich bei Ethernet und bei den BL20-Gateways um Big-Endian-Systeme
(Motorola-Format) handelt.
Wie in der nachfolgenden Abbildung zu sehen, wird zunächst das höherwertige Byte des Registers
angezeigt (%IX26 → Bit 8 bis Bit 15), darauf folgt das niederwertige Byte (%IX27 → Bit 0 bis Bit 7).
Die Kommentare (*Bit 0*, *Bit 1* etc.) wurden im Beispiel der Applikation entsprechend angepasst.

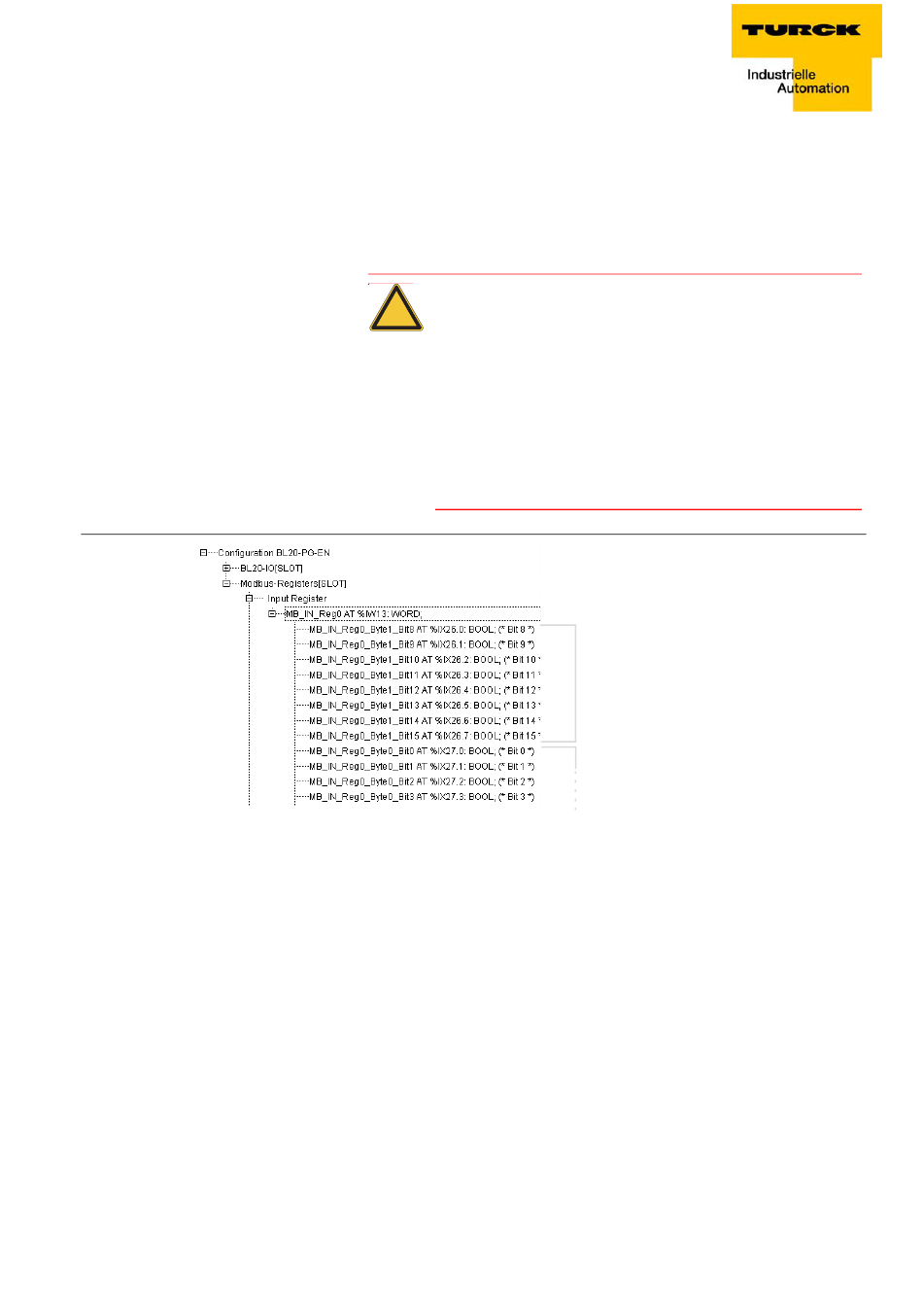

Abbildung 6-5:
Symbolische
Adressierung
der Modbus-
Register
D301048 1211 - BL20-PG-EN
Achtung
Die automatische Vergabe der Kommentare durch die Software
war zum Zeitpunkt der Erstellung dieses Handbuches fehlerhaft
und stimmt nicht mit der tatsächlichen Bitreihenfolge überein!
Die CoDeSys-Kommentare beginnen immer mit „Bit 0" zur
Beschreibung des ersten Bits der Ein- und Ausgangsdaten.
Aufgrund des Big-Endian-Formates (Motorola-Format) des BL20-
PG-EN ist diese Zuordnung falsch!
Das korrekte Datenmapping beginnt mit dem High-Byte (Bit 8 bis
Bit 15) des jeweiligen Registers, das Low-Byte (Bit 0 bis Bit 7) folgt
auf das High-Byte (siehe nachfolgende Abbildung).
Byte 1
Byte 0
6-15
