Adressierung
4.5.4
Adressierung über den BootP-Modus
Die Adressierung erfolgt hierbei bei der Inbetriebnahme des Gateways über einen BootP-Server im
Netzwerk.
Zur Aktivierung des BootP-Modus werden die 3 Drehkodierschalter auf Schalterstellung „300"gestellt.

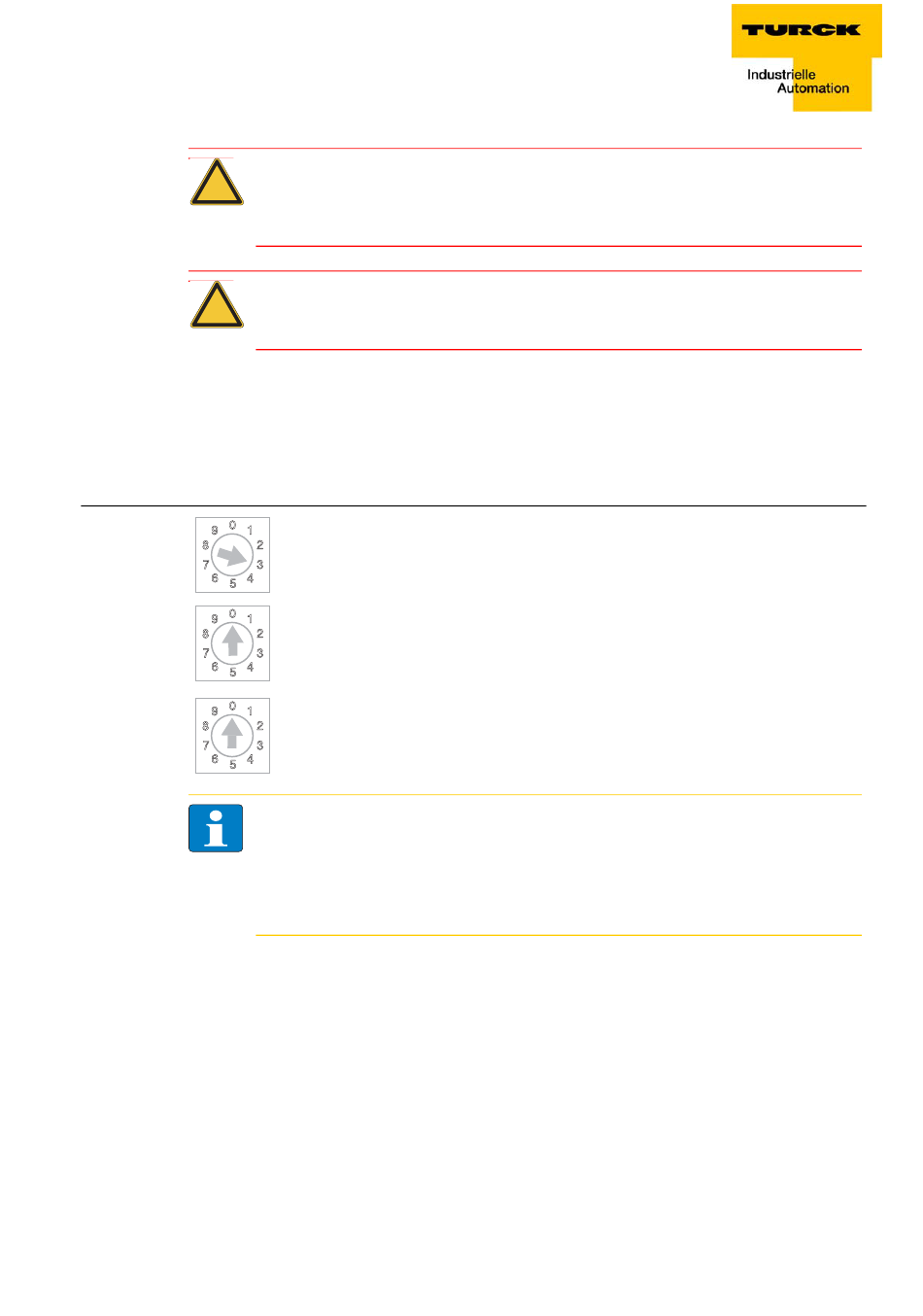

Abbildung 4-8:
9 0
1
BootP-Modus
8
7
6
4
5
9 0
1
8
7
6
4
5
9 0
1
8
7
6
4
5
D301048 1211 - BL20-PG-EN
Achtung
Die im Rotary-Modus vorgenommene Einstellung wird nicht im
EEPROM des Moduls gespeichert, d.h. sie geht im Falle einer späteren Adresszuweisung via
BootP/ DHCP oder PGM verloren.
Achtung
Die Übernahme der neu eingestellten IP-Adresse erfolgt erst nach einem Spannungsreset am
Gateway!
2
× 100
3
2
× 10
3
2
× 1
3
Hinweis
Die vom BootP-Server zugewiesene Subnetmaske und Default-Gateway-Adresse werden
nichtflüchtig im EEPROM des Gateways gespeichert.
Im Falle eines Umschaltens in den Rotary- oder den PGM-Modus, werden die hier
vorgenommenen Einstellungen (IP-Adresse, Subnetz-Maske) aus dem EEPROM des Moduls
übernommen.
4-11
