Anschlussmöglichkeiten
4.4 Anschlussmöglichkeiten
4.4.1

Feldbusanschluss

Ethernet-Anschluss

Die Verbindung zum Ethernet erfolgt beim BL20-Gateway über eine RJ45-Buchse.
Abbildung 4-2:
RJ45-Buchse
87654321
4.4.2 Spannungsversorgung über Schraubanschlussleisten
Das BL20-System wird über Schraubanschlussleisten am Gateway mit Spannung versorgt.
Tabelle 4-2: Signal
Pinbelegung der
U +
Schrauban-
SYS
schluss-leisten
U -
SYS
U +
L
U -
L
4.4.3

Anschluss Service-Schnittstelle (PS/2-Buchse)

Die PS2-Buchse dient zum Anschluss des Gateways an die Projektierungs- und Diagnosesoftware I/O-
ASSISTANT.
Die Schnittstelle ist als 6-polige Mini-DIN-Steckverbindung ausgeführt.
Um die Service-Schnittstelle des Gateways mit dem PC zu verbinden, können zwei Typen von Kabeln
verwendet werden:
spezielles I/O-ASSISTANT-Verbindungskabel von TURCK
(IOASSISTANT-ADAPTERKABEL-BL20/BL67; Best.-Nr: 6827133)
Handelsübliches PS/2-Kabel mit Adapterkabel
Anschluss über I/O-ASSISTANT-Verbindungskabel

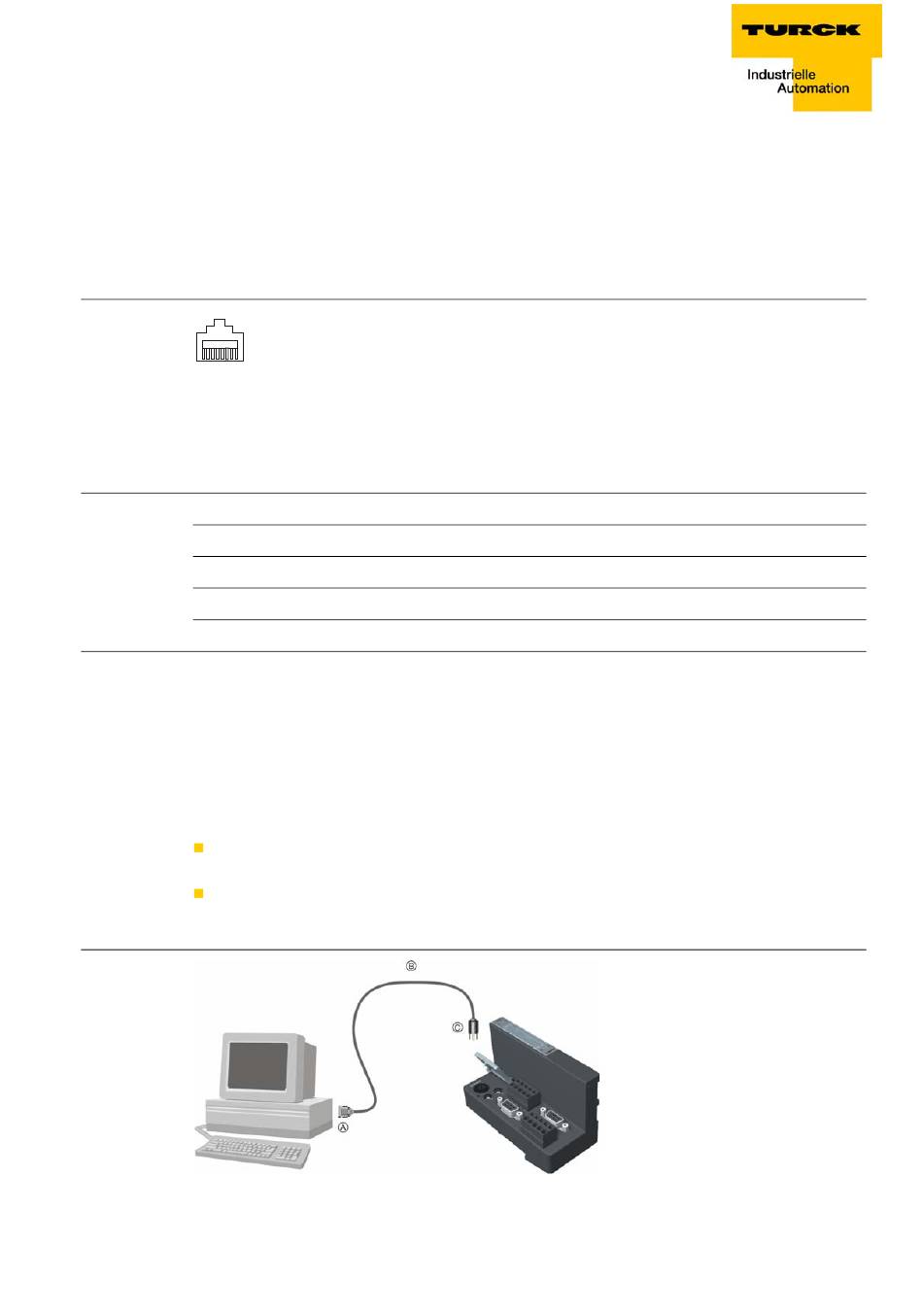

Abbildung 4-3:
Verbindung
zwischen BL20-
Gateway (hier:
PBDP) und PC
über I/O-
ASSISTANT-
Kabel
D301048 1211 - BL20-PG-EN
1 = TX +
2 = TX –
3 = RX +
4 = n.c.
5 = n.c.
6 = RX –
7 = n.c.
8 = n.c.
Beschreibung
Systemversorgung (Gateway, Modulbus)
Feldversorgung (max. 10 A)
4-7
