BL20 Komponenten
2.2.7
Endwinkel
Neben dem in der Abschlussplatte integrierten Endwinkel ist ein weiterer Endwinkel links neben dem
Gateway zur Befestigung der Station notwendig.

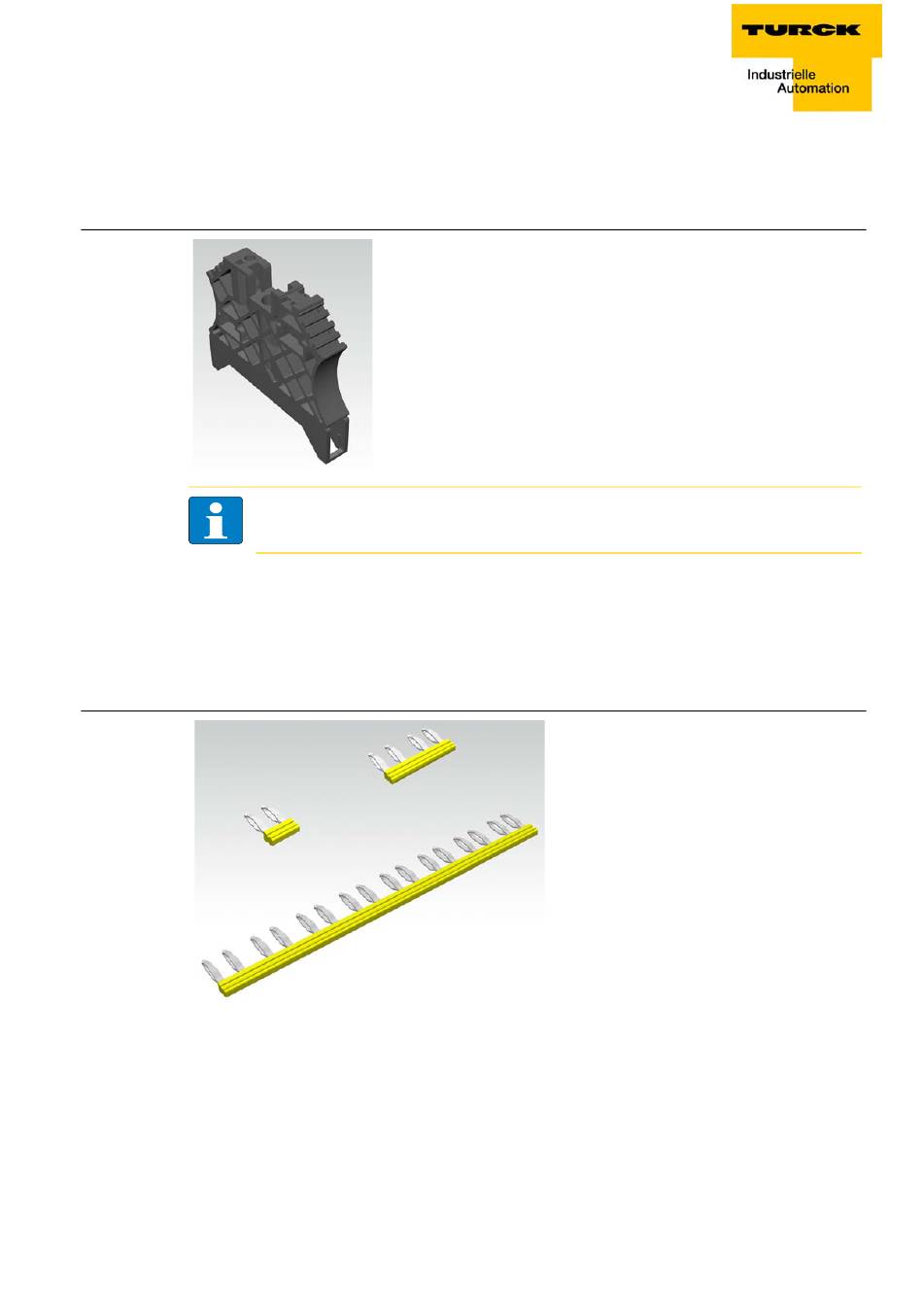

Abbildung 2-10:
Endwinkel
2.2.8
Querverbinder
Die Querverbinder (QVRs) dienen zur Brückung einer Anschluss-ebene in einem 4-Leiter-Basismodul.
Bei Relaismodulen können sie zur Verbindung der Potenziale eingesetzt werden (Brückung der
Relaiswurzel). Der Verdrahtungsaufwand wird so erheblich verringert.
Abbildung 2-11:
Querverbinder
D301048 1211 - BL20-PG-EN
Hinweis
Eine Abschlussplatte und 2 Endwinlkel sind im Lieferumfang der BL20-Gateways enhalten.
