Utilizzare un cavo con caratteristiche non infe-
riori al tipo H05RN-F.
Importante
In fase di allacciamento fare attenzione al
collegamento dei cavi di neutro e di terra;
se non è effettuato correttamente il brucia-
tore non si accende.
6 - Serrare il pressacavo (F).
7 - Rimontare il coperchio (D) e fissarlo con le viti
(C) ad operazione ultimata.
ALLACCIAMENTO ELETTRICO (10WFR4GD)
Importante
L'allacciamento deve essere effettuato da
personale autorizzato e qualificato, nel ri-
spetto delle leggi vigenti in materia e con
l'utilizzo di materiale appropriato e prescritto.
L'apparecchiatura viene fornita con tensione di fun-
zionamento a 230V/1 N 50Hz - 220V/1 N 60Hz.
Cautela - Avvertenza
Prima di eseguire qualsiasi intervento disatti-
vare l'alimentazione elettrica generale.

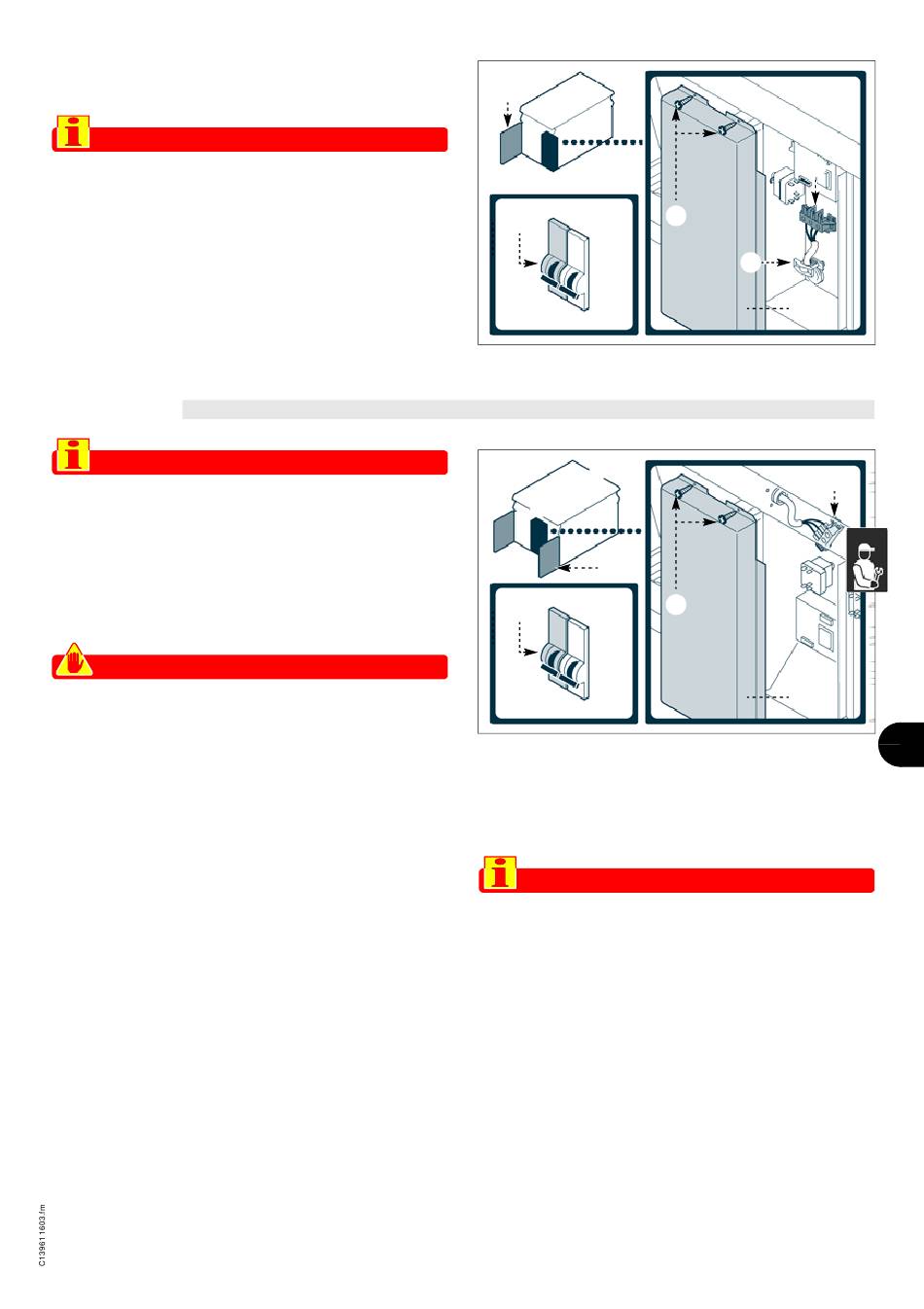

Effettuare l'allacciamento dell'apparecchiatura alla
rete elettrica di alimentazione nel modo indicato.
1 - Installare, se non è presente, un interruttore se-
zionatore (A) vicino all'apparecchiatura con scan-
giatore magnetotermico e blocco differenziale.
2 - Aprire il portello (B).
3 - Svitare le viti (C) per smontare il coperchio (D).
4 - Collegare l'interruttore sezionatore (A) alla
morsettiera (E) dell'apparecchiatura come indi-
cato in figura e nello schema elettrico in fondo
al manuale. Utilizzare un cavo con caratteristi-
che non inferiori al tipo H05RN-F.
B
A
B
A
Importante
In fase di allacciamento fare attenzione al
collegamento dei cavi di neutro e di terra,
se non è effettuato correttamente il brucia-
tore non si accende.
5 - Rimontare il coperchio (D) e riavvitare le viti (C)
ad operazione ultimata.
- 19 -
E
C
F
D
IDM-39611602800.tif
E
C
D
IDM-39611601700.tif
