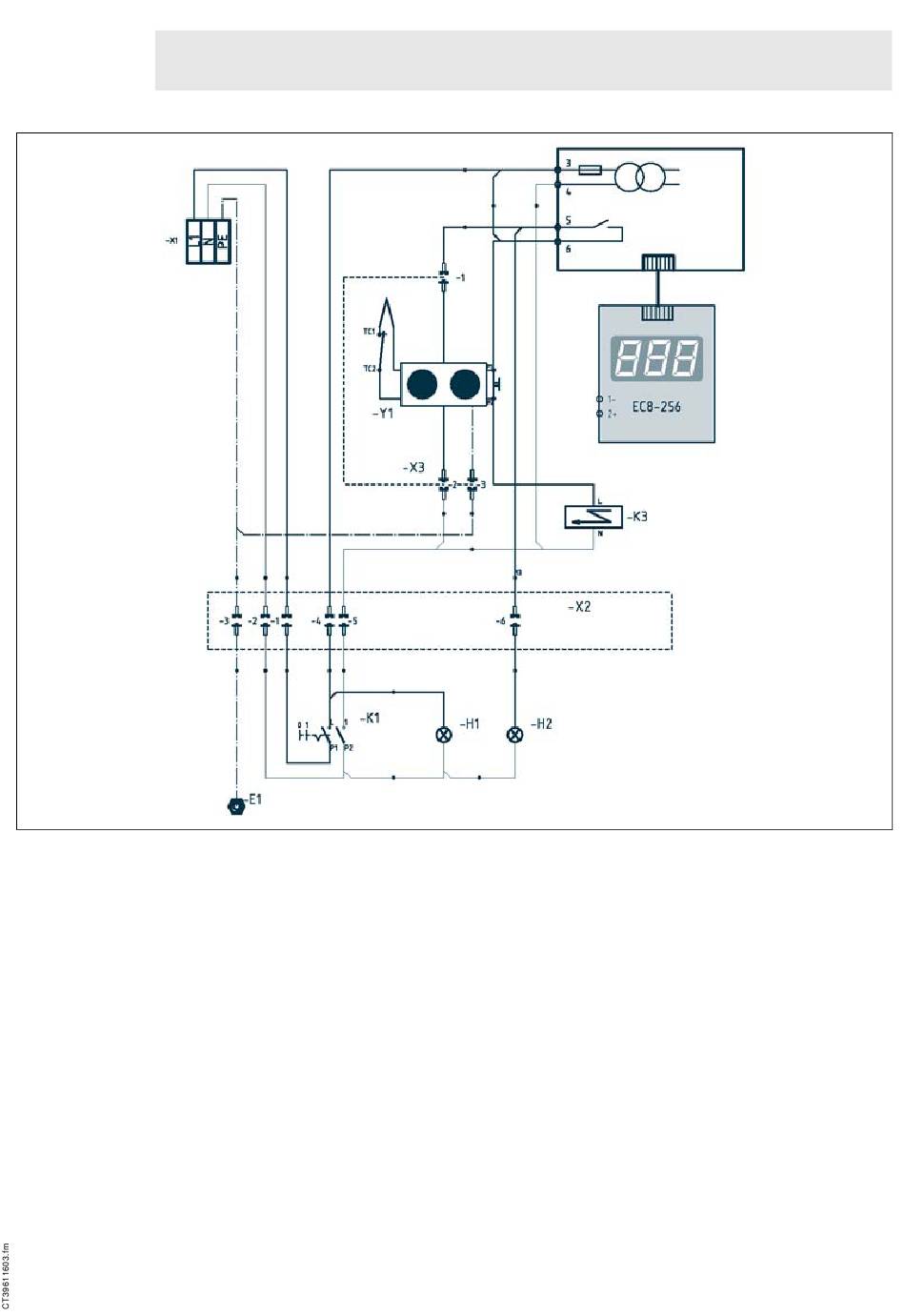

SCHEMA ELETTRICO (06WFR3GD) - ELECTRIC DIAGRAM (06WFR3GD) -
SCHALTBILD (06WFR3GD) - SCHÉMA ÈLECTRIQUE (06WFR3GD) - ESQUEMA
ELÉCTRICO (06WFR3GD)
06WFR3GD
1
230V/1N
220V/1N
1) Morsettiera - Terminal board - Klemmenleiste - Bornier - Tablero de bornes
2) Interruttore vasca - Well switch - Schalter Wanne - Interrupteur cuve - Interruptor
3) Lampada spia di rete - Mains power light - Kontrollleuchte Stromzufuhr - Vo-
yant de réseau - Lámpara testigo de red
4) Lampada spia termostato (vasca sinistra) - Thermostat indicator light (left well)
- Kontrollleuchte Thermostat (linke Wanne) - Voyant du thermostat (cuve gau-
che) - Lámpara testigo termostato (cuba izquierda)
5) Elettrovalvola del gas con contatto di accensione - Gas solenoid valve with ig-
nition contact - Gas-Magnetventil mit Zündkontakt - Électrovalve du gaz avec
contact d'allumage - Electroválvula del gas con contacto de encendido
6) Accenditore elettronico - Electronic ignition device - Elektronischer Anzünder -
Allumeur électronique - Encendedor electrónico
10
9
5
11
12
2
3 4
7) Scheda elettronica di controllo termostatico - Thermostatic control electronic
circuit board - Leiterplatte für Thermostatenkontrolle - Carte électronique de
contrôle thermostatique
8) Visualizzatore temperatura - Temperature display - Temperaturanzeiger - Affi-
cheur de la température - Monitor temperatura
9) Termostato di sicurezza - Safety thermostat - Sicherheitsthermostat - Thermo-
stat de sécurité - Termostato de seguridad
10) Termocoppia - Thermocouple - Thermoelement - Thermocouple - Termopar
11) Connettore valvola gas - Gas valve connector - Gasventil Steckverbinder -
Connecteur valve du gaz - Conector válvula gas
12) Connettore a 9 poli - 9-pin connector - 9-poliger Steckverbinder - Connecteur
à 9 pôles - Conector de 9 polos
III
- -
7
8
6
