Einführung zu Ausgangsfilte...
Anwendungsbereiche
Danfoss empfiehlt die Verwendung von dU/dt-Filtern in den
folgenden Anwendungen:
•
Anwendungen mit häufigem regenerativem
Bremsen
•
Motoren, die nicht für Frequenzumrichterbetrieb
ausgelegt sind und die IEC 600034-25 nicht
einhalten
•
Motoren, die unter aggressiven Umgebungsbedin-
gungen aufgestellt sind oder bei hohen
Temperaturen betrieben werden
•
Anwendungen mit Überschlagrisiko
•
Anlagen mit alten Motoren (Nachmontage) oder
Universalmotoren, die IEC 600034-17 nicht erfüllen
•
Anwendungen mit kurzen Motorkabeln (unter 15
m)
•
690-V-Anwendungen

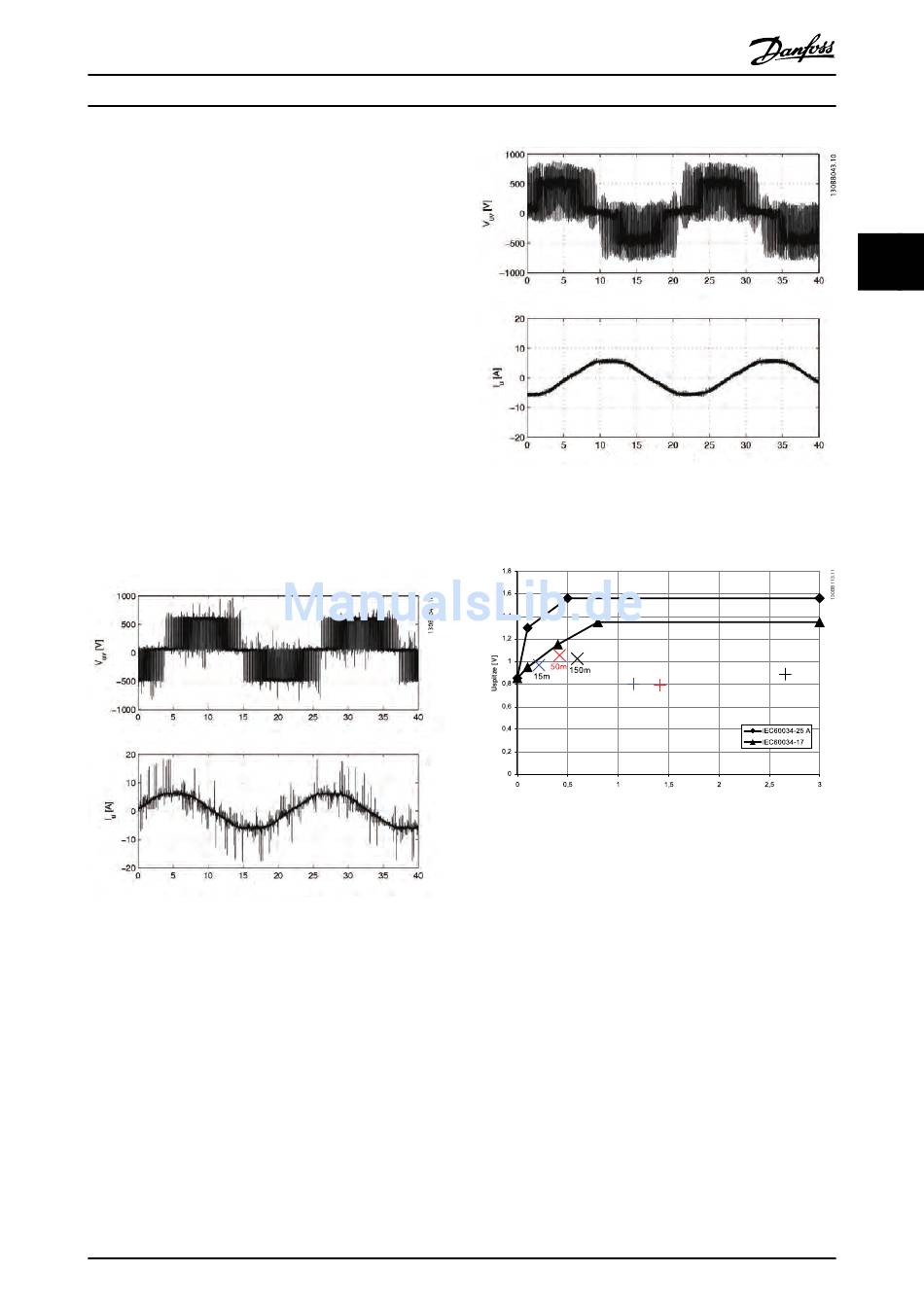

Spannung und Strom mit und ohne dU/dt-Filter:
Abbildung 3.9 Ohne Filter
Projektierungshandbuch für Ausgangsfilter
®
MG.90.N5.03 - VLT ist ein eingetragenes Warenzeichen von Danfoss
Abbildung 3.10 Mit dU/dt-Filter
50 m, dV/dt-Filter
15 m, dV/dt-Filter
Abbildung 3.11 Gemessene dU/dt-Werte (Anstiegzeit und Spitzen-
spannungen) mit und ohne dU/dt-Filter bei Verwendung von
Kabellängen 15, 50 und 150 m bei einem Induktionsmotor mit 400
V und 37 kW.
Der dU/dt-Wert nimmt mit der Motorkabellänge ab,
während die Spitzenspannung zunimmt (siehe
Abbildung 3.11). Die U -Werte sind von der Zwischenkreis-
peak
spannung (U ) des Frequenzumrichters abhängig. Da die
DC
U bei der Motorbremsung (generatorisch) steigt, kann der
DC
U -Wert die in der Norm IEC 60034-17 zulässige Grenze
peak
überschreiten und somit die Motorisolierung belasten.
Danfoss empfiehlt daher dU/dt-Filter in Anwendungen mit
häufigem Bremsen. Die Abbildung oben zeigt außerdem die
Zunahme von U mit der Kabellänge. Mit zunehmender
peak
Kabellänge erhöht sich auch die Kabelkapazität. Das Kabel
verhält sich in diesem Fall wie ein Tiefpassfilter. Für längere
Kabel bedeutet dies eine längere Anstiegzeit t
empfohlen, dU/dt-Filter nur in Anwendungen mit
Kabellängen bis zu 150 m zu verwenden. Über 150 m haben
150 m, dV/dt-Filter
Anstiegezeit [µs]
. Daher wird
r
