Einführung zu Ausgangsfilte...
•
Reduziert elektromagnetische Störungen von nicht
abgeschirmten Motorkabeln
•
Reduziert Lagerströme und verlängert damit die
Lebensdauer des Motors

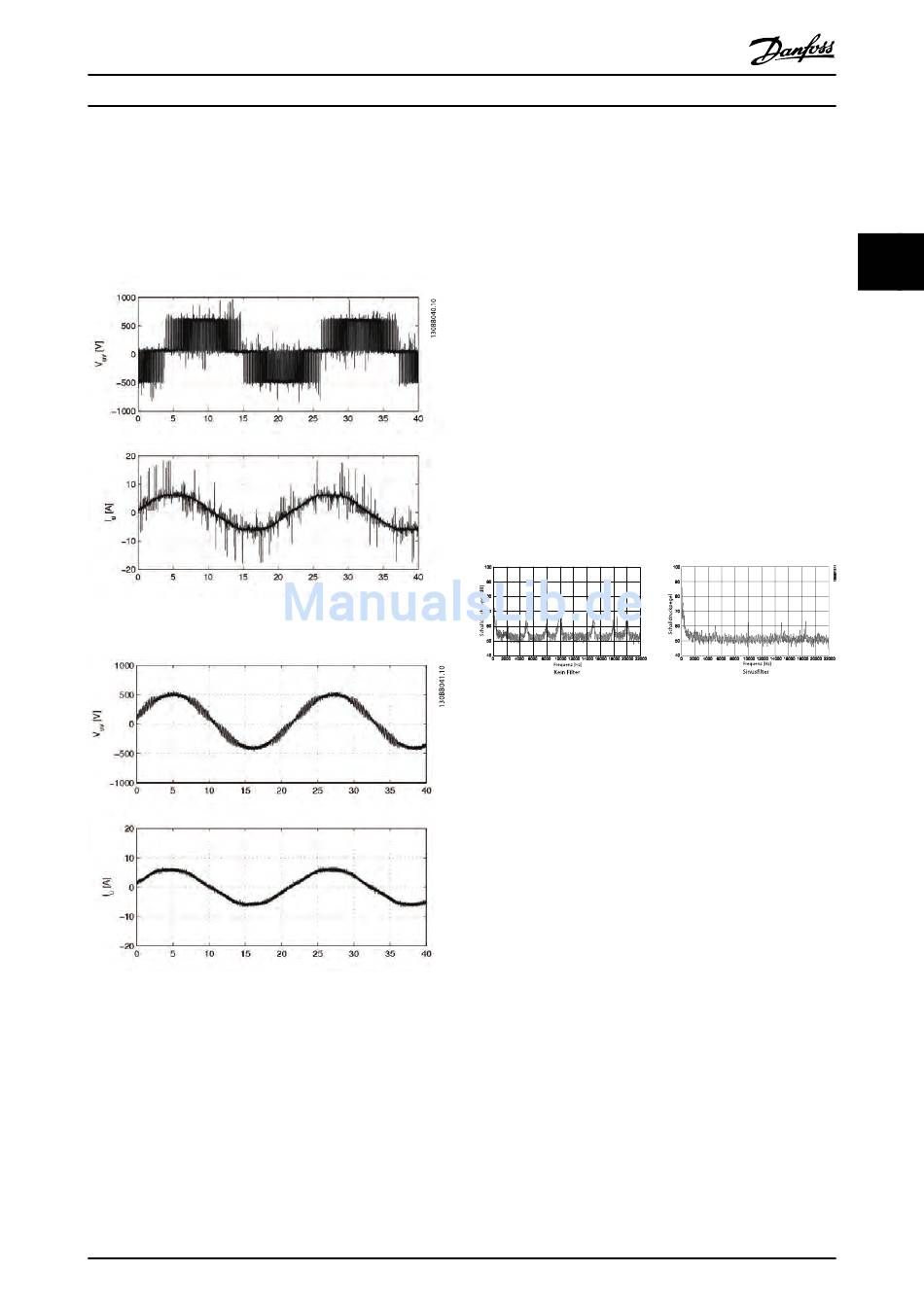

Spannung und Strom mit und ohne Sinusfilter
Abbildung 3.14 Ohne Filter
Abbildung 3.15 Mit Sinusfilter
Anwendungsbereiche
Danfoss empfiehlt die Verwendung von Sinusfiltern in den
folgenden Anwendungen.
•
Anwendungen, in denen Taktfrequenzgeräusche
vom Motor beseitigt werden müssen
•
Nachmontage in Anlagen mit alten Motoren mit
mangelhafter Isolation
Projektierungshandbuch für Ausgangsfilter
®
MG.90.N5.03 - VLT ist ein eingetragenes Warenzeichen von Danfoss
•
Anwendungen mit häufigem regenerativen
Bremsen und Motoren, die IEC 60034-17 nicht
einhalten
•
Anwendungen, in denen der Motor unter
aggressiven Umgebungsbedingungen aufgestellt
ist oder mit hohen Temperaturen läuft
•
Anwendungen mit Motorkabeln über 150 Metern
bis zu 300 Metern (mit abgeschirmten und nicht
abgeschirmten Kabeln) Die Verwendung von
längeren Motorkabeln als 300 Metern hängt von
der jeweiligen Anwendung ab
•
Anwendungen, in denen das Wartungsintervall des
Motors verlängert werden muss
•
690-V-Anwendungen mit Universalmotoren
•
Spannungsanhebungsanwendungen oder andere
Anwendungen, in denen der Frequenzumrichter
einen Transformator speist
Beispiel für relative Motorschalldruckpegelmessungen mit
und ohne Sinusfilter
Funktionen
•
Schutzarten IP00 und IP20 für den gesamten
Leistungsbereich (IP23 für Bodenfilter)
•
Kompatibel mit allen Steuerverfahren
einschließlich Flux-Vektor und VVC
•
Montage neben Frequenzumrichter bis zu 75 A
•
Filtergehäuse passend zum
Frequenzumrichtergehäuse
•
Möglichkeit zum Anschluss abgeschirmter und
nicht abgeschirmter Kabel mit mitgeliefertem
Abschirmblech
•
Wandmontage der Filter bis zu 75 A,
Bodenmontage darüber
•
Parallele Filtermontage ist bei Anwendungen im
Hochleistungsbereich möglich
