Elektrischer Anschluss

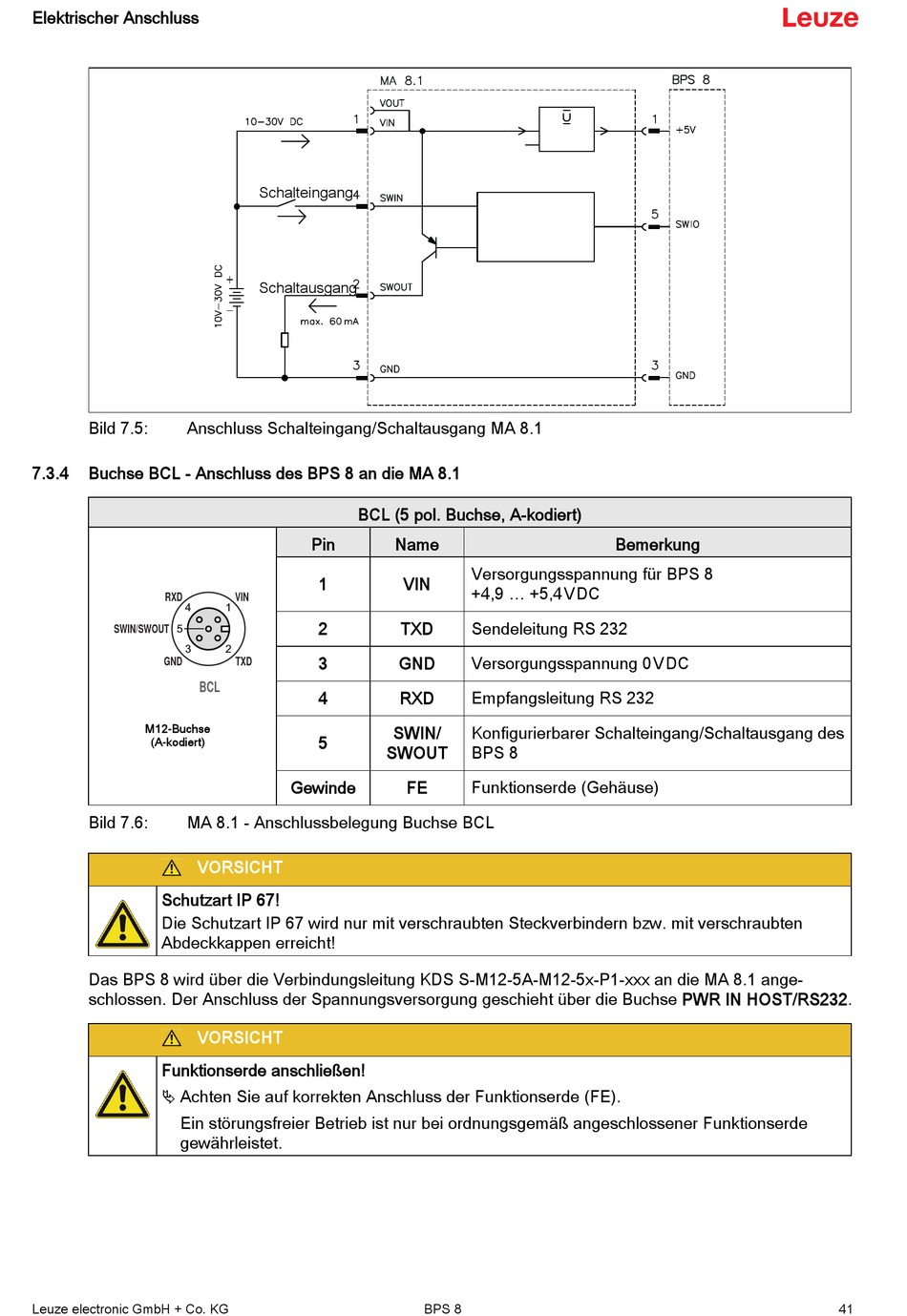

Bild 7.5:
Anschluss Schalteingang/Schaltausgang MA 8.1
7.3.4
Buchse BCL - Anschluss des BPS 8 an die MA 8.1
RXD
4
5
SWIN/SWOUT
3
GND
BCL
M12-Buchse
(A-kodiert)
Bild 7.6:
MA 8.1 - Anschlussbelegung Buchse BCL
VORSICHT
Schutzart IP 67!
Die Schutzart IP 67 wird nur mit verschraubten Steckverbindern bzw. mit verschraubten
Abdeckkappen erreicht!
Das BPS 8 wird über die Verbindungsleitung KDS S-M12-5A-M12-5x-P1-xxx an die MA 8.1 ange-
schlossen. Der Anschluss der Spannungsversorgung geschieht über die Buchse PWR IN HOST/RS232.
VORSICHT
Funktionserde anschließen!
Achten Sie auf korrekten Anschluss der Funktionserde (FE).
Ein störungsfreier Betrieb ist nur bei ordnungsgemäß angeschlossener Funktionserde
gewährleistet.
Leuze electronic GmbH + Co. KG
Schalteingang
Schaltausgang
BCL (5 pol. Buchse, A-kodiert)
Pin
Name
1
VIN
1
2
2
3
TXD
4
SWIN/
5
SWOUT
Gewinde
Versorgungsspannung für BPS 8
VIN
+4,9 ... +5,4VDC
TXD
Sendeleitung RS 232
GND
Versorgungsspannung 0VDC
RXD
Empfangsleitung RS 232
Konfigurierbarer Schalteingang/Schaltausgang des
BPS 8
FE
Funktionserde (Gehäuse)
BPS 8
Bemerkung
