System-Setup
Einstellen der Drucksensoren
Einstellen von Druck-Offsetwerten und Druckgrenzen.
HINWEIS: Die Einlasssensoreinstellungen werden bei
Systemen mit heizbaren Materialplatten in diesem
Bildschirm ausgegraut dargestellt.

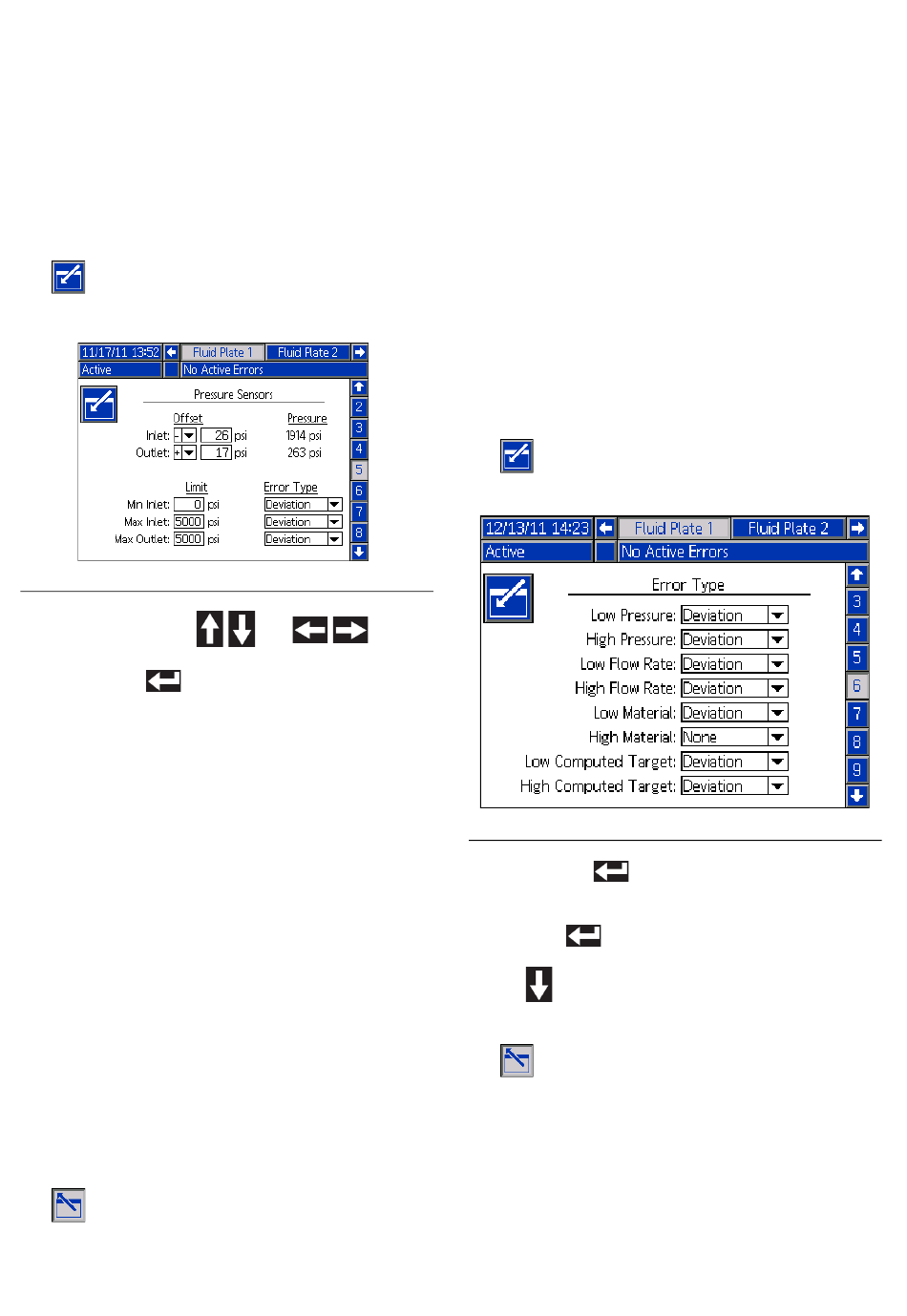

1. Lassen Sie im Setup-Modus die Materialplatte x,
Bildschirm 5 (Drucksensoren) anzeigen.
2.
drücken, um die Felder aufzurufen
und Änderungen vorzunehmen.
A
. 27
BB
HINWEIS: Drücken Sie
folgenden Schritten und um die einzelnen Felder
anzuwählen und
, um die Dropdown-Menüs
aufzurufen und eine Änderung oder Auswahl zu
bestätigen.
3. Stellen Sie den gewünschten Offset-Wert für den
Einlass- und Auslassdruck auf einen Wert zwischen
0 und 100 psi (0,7 MPa; 7,0 bar) ein. Machen Sie alle
Sensoren druckfrei und stellen Sie dann den
Offset-Wert so ein, dass ein gemessener Wert
von 0 angezeigt wird.
HINWEIS: Es wird empfohlen, die werksseitige
Einstellung der Offset-Werte von 0, nicht zu ändern.
4. Stellen Sie die gewünschte untere und obere
Druckgrenze für den Einlass und die gewünschte
obere Druckgrenze für den Auslass ein.
5. Bestimmen Sie den Fehlertyp (Alarm oder Warnung),
der ausgegeben werden soll, wenn:
•
der minimale Einlassdruck unterhalb des
eingestellten Wertes fällt.
•
der maximale Einlassdruck den eingestellten
Wert überschreitet.
•
der maximale Auslassdruck den eingestellten
Wert überschreitet.
6.
drücken, um den Bearbeitungsmodus
zu verlassen.
40
und
in den
Konfiguration der
Fehlermeldungen
Den Fehlertyp (Alarm, Abweichung oder Kein) festlegen,
welcher ausgegeben wird, wenn der Druck, die
Durchflussrate, das Volumen oder der berechnete
Sollwert die für den aktiven Stil gültigen Toleranzen
verlässt. Wenn ein Alarm auftritt, hört das System mit
dem Materialausstoß auf. Wenn eine Abweichung auftritt,
fährt das System mit dem Materialausstoß fort. Siehe
Materialplatte x, Bildschirm 6 (Fehlertyp) auf Seite 113
weitere Informationen.
HINWEIS: Nur Druck niedrig und Druck hoch
sind bei Systemen ohne Volumenzähler aktiviert.
1. Lassen Sie im Setup-Modus die Materialplatte x,
Bildschirm 6 (Fehlertyp) anzeigen.
2.
drücken, um die Felder aufzurufen und
Änderungen vorzunehmen.
A
. 28
BB
3. Drücken Sie
, um die Dropdown-Liste "Druck
niedrig" aufzurufen und wählen Sie den Fehlertyp
Alarm oder Warnung aus. Zum Bestätigen der
Auswahl
drücken.
4. Mit
das nächste Feld aufrufen. Wiederholen Sie
Schritt 4 für jedes Feld.
5.
drücken, um den Bearbeitungsmodus
zu verlassen.
3A2618R
