Pride Mobility Fusion Betriebshandbuch Seite 29

I V . I N D I V I D U E L L E A N P A S S U N G
4. Die Sicherungsmutter festziehen.
5. Die Daumenschraube festziehen.
6. Wiederholen Sie den Vorgang für die andere Seite.
Position der Steuerung
Sie können die Steuerung von der Armlehne weg oder auf
die Armlehne zu schieben oder für die Bedienung mit der
linken bzw. rechten Hand umbauen.
WICHTIG! Beschädigung des Steuerkabels
vermeiden! Führen Sie den Kabelbaum der
Steuerung nicht an der Außenseite des
Armlehnenpolsters entlang. Führen Sie ihn
unter der Armlehne oder an der Innenseite
des Armlehnenpolsters
Verwenden Sie für den Kabelbaum der
Steuerung die korrekten Anbindepunkte,
damit sich der Kabelbaum nicht in den
Antriebsreifen
eingeklemmt oder beim Passieren von
Türdurchgängen beschädigt wird.
Andere Position der Steuerung am Montageblock:
1. Schalten Sie die Steuerung aus.
2. Trennen Sie den Steuerungsanschluss von der
Vorderseite der Antriebseinheit. Siehe Abb. 6.
3. Entfernen Sie die Kabelbinder, die das Steuerungskabel
an der Armlehne halten.
4. Lösen Sie den Feststellknopf der Armlehne, an der die
Steuerung montiert werden soll. Siehe Abb. 23.
5. Versetzen Sie die Steuerung auf die gewünschte
Armlehne und ziehen den Feststellknopf fest, um die
Steuerung zu sichern.
6. Befestigen Sie das Kabel mit Kabelbindern an der
Armlehne. Siehe Abb. 23.
7. Führen Sie das Kabel der Steuerung zur Vorderseite der
Antriebseinheit und schließen Sie die Steuerung wieder
an. Siehe Abb. 6.
Andere Position der Steuerung am Montageblock:
1. Lösen Sie die Feststellschraube der Armlehne. Siehe Abb. 23.
2. Die Steuereinheit in die Armlehne schieben oder aus ihr herausziehen, bis die gewünschte Position erreicht
ist.
3. Die Feststellschraube anziehen, um die Steuerung zu sichern.
Stützräder
Die Stützräder sind ein integraler und wichtiger Sicherheitsaspekt Ihres Elektrorollstuhls. Sie sind am Rahmen im
hinteren Bereich Ihres Elektrorollstuhl befestigt. Siehe Abb. 24.
ACHTUNG! Bauen Sie niemals die Stützräder ab und nehmen Sie keine Änderungen vor, die
nicht von Pride Mobility genehmigt sind.
Fusion
entlang.
verfängt, im Sitzrahmen
www.pride-mobility.nl
SICHERUNGSKLEMME
FESTSTELLKNOPF

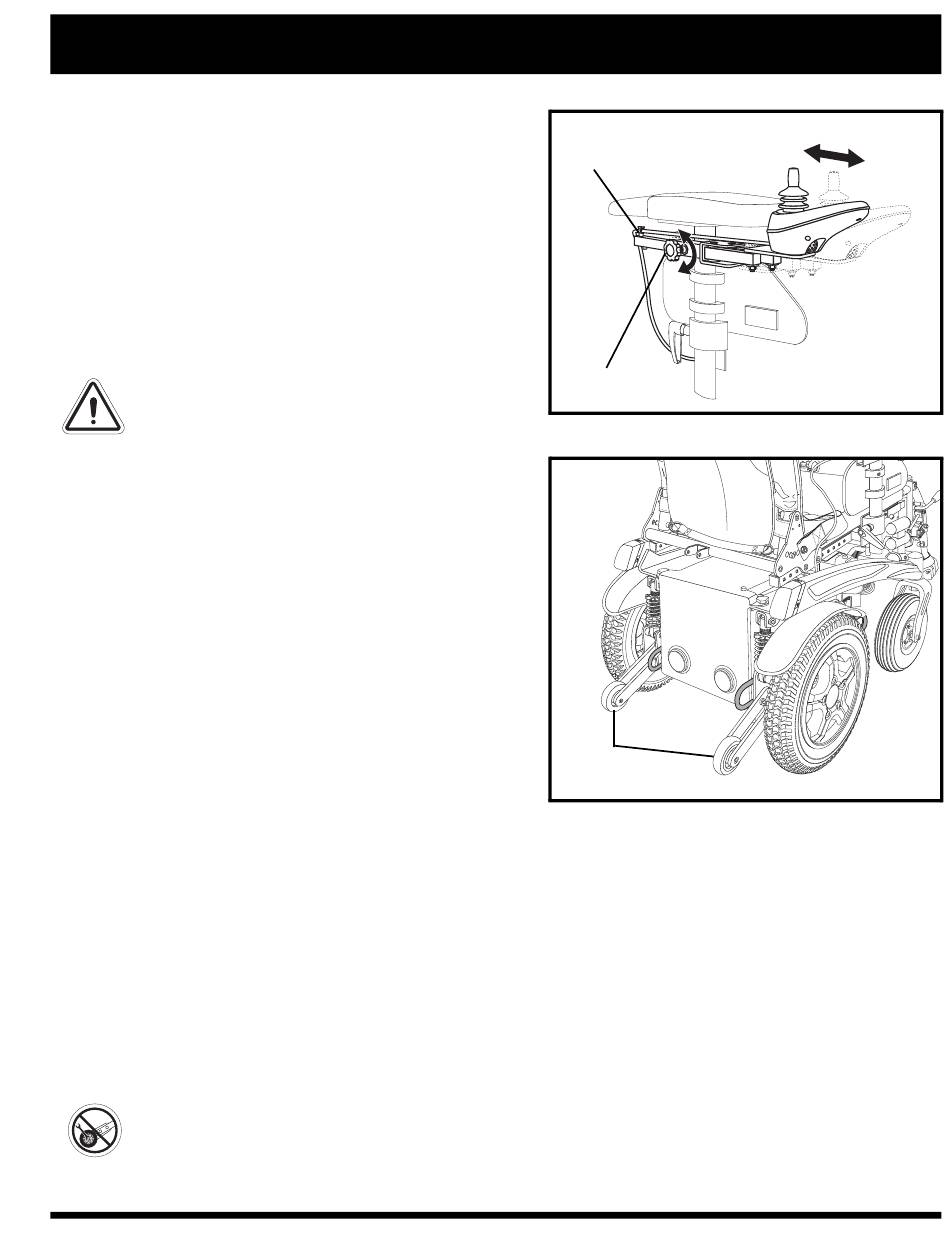

Abb. 23. Position der Steuerung
STÜTZRÄDER
Abb. 24. Stützräder
29
