Pride Mobility Fusion Betriebshandbuch Seite 28

I V . I N D I V I D U E L L E A N P A S S U N G
Vertikale Position
hochstellbaren Fußstützen
Die vertikale Position der Fußplatte der hochstellbaren
Fußstützen ist im Bereich von 41,91 bis 55,88 cm (16,5
bis 22 Zoll) einstellbar. Diese Position wird von der
Fußplatte der Fußstütze bis zum oberen Ende
gemessen.
So stellen Sie die vertikale Position der Fußplatte
der hochstellbaren Fußstützen ein:
1. Lösen Sie die Schraube auf der Rückseite der
hochstellbaren Fußstütze. Siehe Abb. 21.
2. Stellen Sie die Fußplatte auf die gewünschte Höhe ein.
3. Ziehen Sie die Schrauben auf der Rückseite der
Fußstütze wieder fest.
4. Wiederholen Sie den Vorgang ggfs. für die andere
Fußstütze.
Winkel der hochstellbaren Fußstützen
Der Winkel der hochstellbaren
einstellbar. Siehe Abb. 21.
So stellen Sie den Winkel der hochstellbaren
Fußstützen ein:
1 Zum Anheben ziehen Sie die Fußstütze in die
gewünschte Position.
2. Zum Absenken lösen Sie den Arretierhebel der
Fußstütze und schieben die Fußstütze in die
gewünschte Position.
Wadenauflage der hochstellbaren Fußstütze
Sie können die Wadenauflagen der hochstellbaren
Fußstützen horizontal und vertikal verstellen. Siehe
Abb. 21.
So stellen Sie die Höhe der Wadenauflagen ein:
1. Drehen Sie die Wadenauflage zu sich hin, um sie
von der Fußstütze zu lösen.
2. Bewegen Sie die Wadenauflage nach oben oder
unten in die gewünschte Position.
3. Drehen Sie die Wadenauflage von sich weg, um sie
an der Fußstütze zu arretieren.
4. Wiederholen Sie den Vorgang ggfs. für die andere
Seite.
So stellen Sie die horizontale Position der
Wadenauflagen ein:
1. Die Daumenschraube lösen. Siehe Abb. 21.
2. Die Sicherungsmutter lösen. Siehe Abb. 21.
3. Bewegen Sie die Wadenauflage nach innen oder
außen in die gewünschte Position.
28
der Fußplatte der
Fußstützen
www.pride-mobility.nl
SICHERUNGSMUTTER
SCHRAUBE
ist

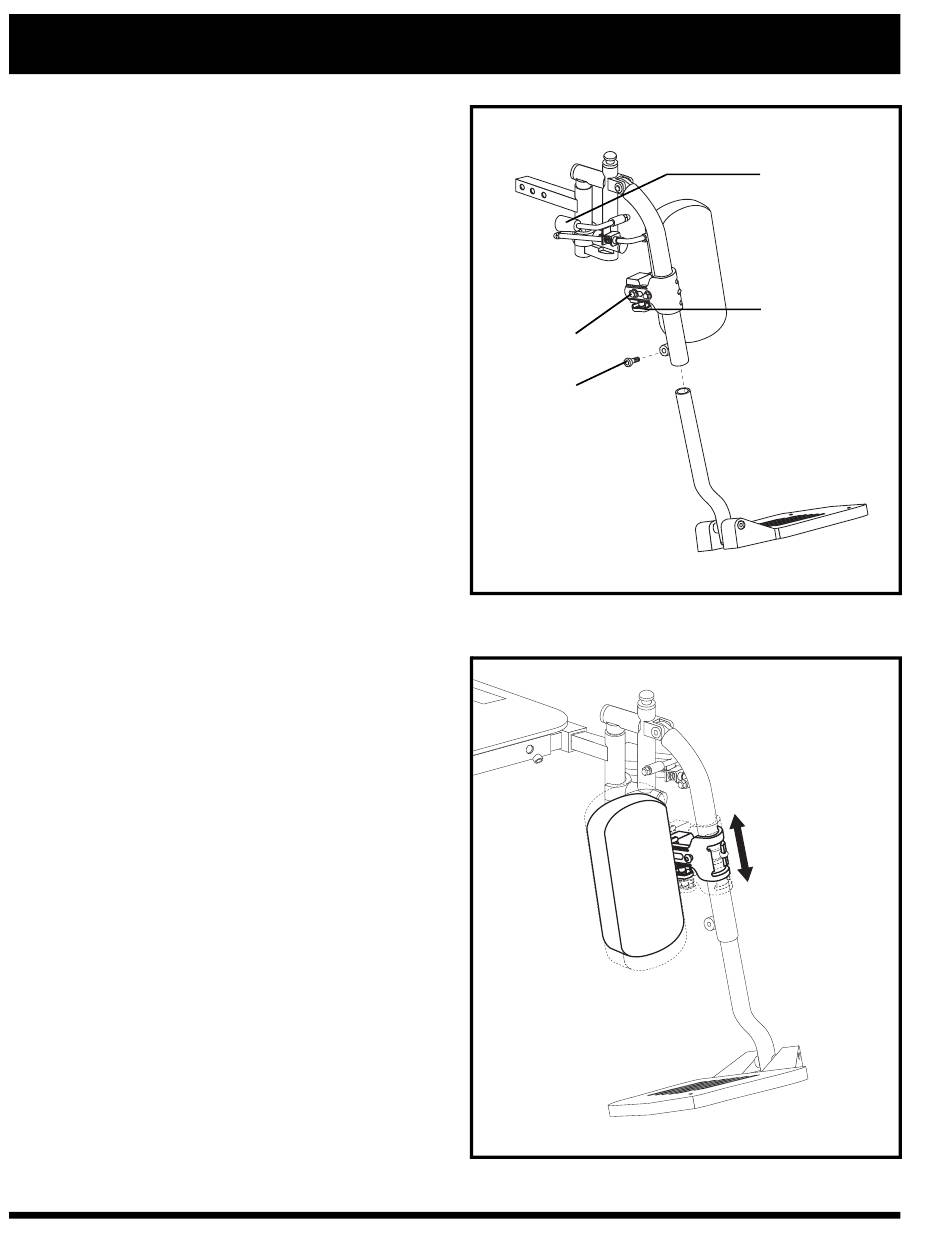

Abb. 21. Einstellung der Fußplatte der Fußstützen
Abb. 22. Einstellung der Wadenauflage der Fußstützen
FESTSTELLHEBEL
DAUMENSCHRAUBE
Fusion
