I V . I N D I V I D U E L L E A N P A S S U N G
So stellen Sie die Sitzbreite ein:
1. Nehmen Sie das Sitzpolster heraus.
2. Entfernen Sie die Befestigungselemente der
Armlehnenhalterung. Siehe Abb. 15.
3. Setzen Sie die Armlehnenhalterung entsprechend
der gewünschten Sitzbreite wieder ein.
4. Ziehen Sie die
Armlehnenhalterung fest.
5. Stellen Sie gegebenenfalls die Breite der anderen
Armlehne ein.
6. etzen Sie das Sitzpolster wieder ein.
Einstellung des Fußstützenabstands
Sie können den Fußstützenabstand zwischen 40,6 und
45,72 cm (16 bis 18 Zoll) einstellen.
So stellen Sie den Fußstützenabstand ein:
1. Nehmen Sie das Sitzpolster heraus.
2. Lösen Sie die
Fußstützenhalterung. Siehe Abb. 16.
3. Stellen Sie die Fußstützenhalterung auf die
gewünschte Sitzbreite ein.
4. Ziehen Sie die
Fußstützenhalterung fest.
5. Passen Sie gegebenenfalls die Position der anderen
Fußstütze an.
6. Setzen Sie das Sitzpolster wieder ein.
Einstellung der Höhe der Armlehne
Der Armlehnen Höheneinstellbereich beträgt 5 cm (2
Zoll). Gemessen wird dabei von der Sitzwanne bis zur
Oberkante des Armlehnenpolsters.
Entfernen der Armlehne:
1. Lösen Sie den Armlehnen-Feststellhebel. Siehe
Abb. 17.
2. Heben Sie die Armlehne heraus.
Einbau der Armlehne:
1. Führen Sie die Armlehnenbaugruppe in die
Armlehnenhalterung ein. Siehe Abb. 18.
2. Spannen Sie den Armlehnen-Feststellhebel.
26
Schrauben für
Befestigungselemente
Befestigungselemente
www.pride-mobility.nl
die

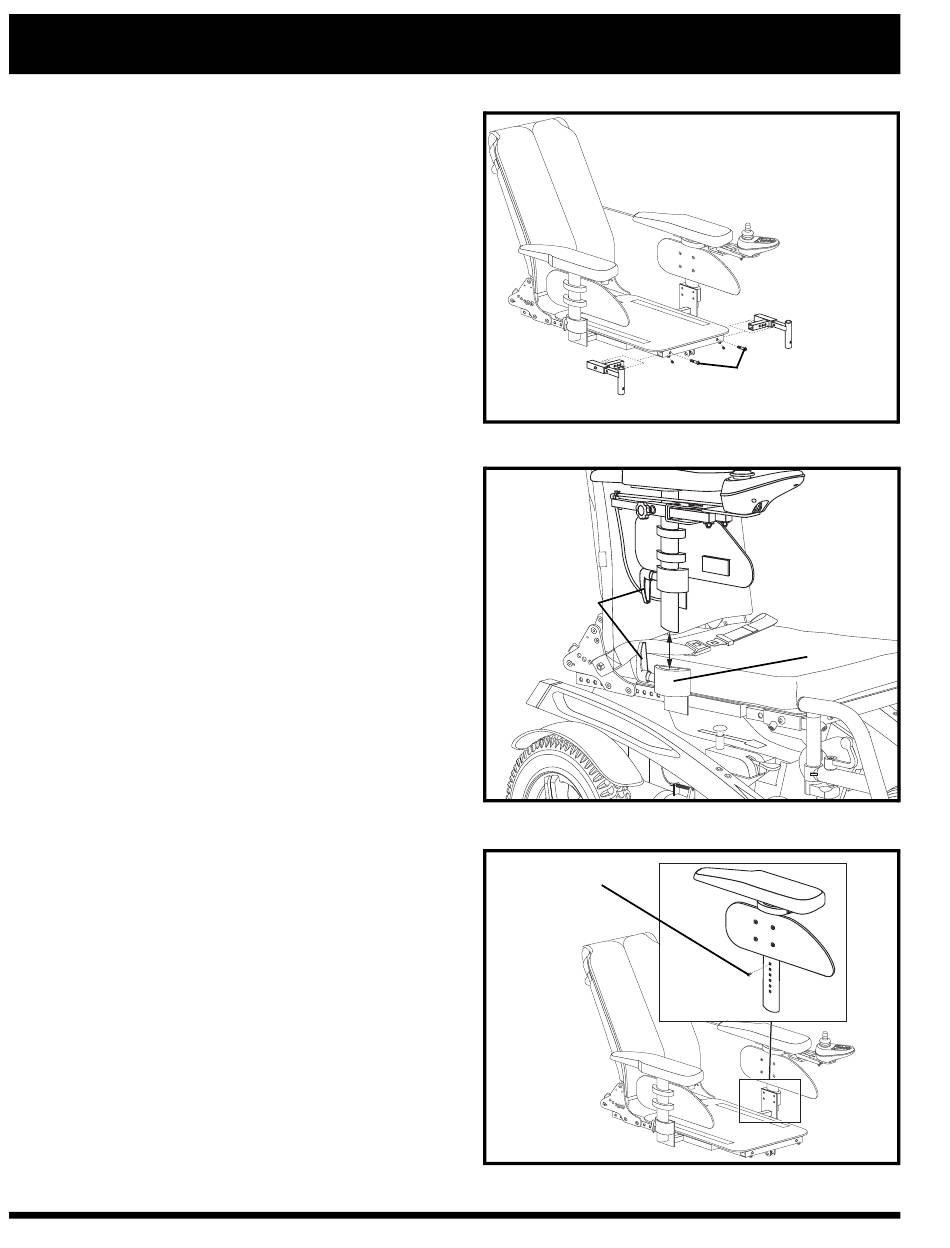

Abb. 16. Einstellung der Fußstützenbreite
