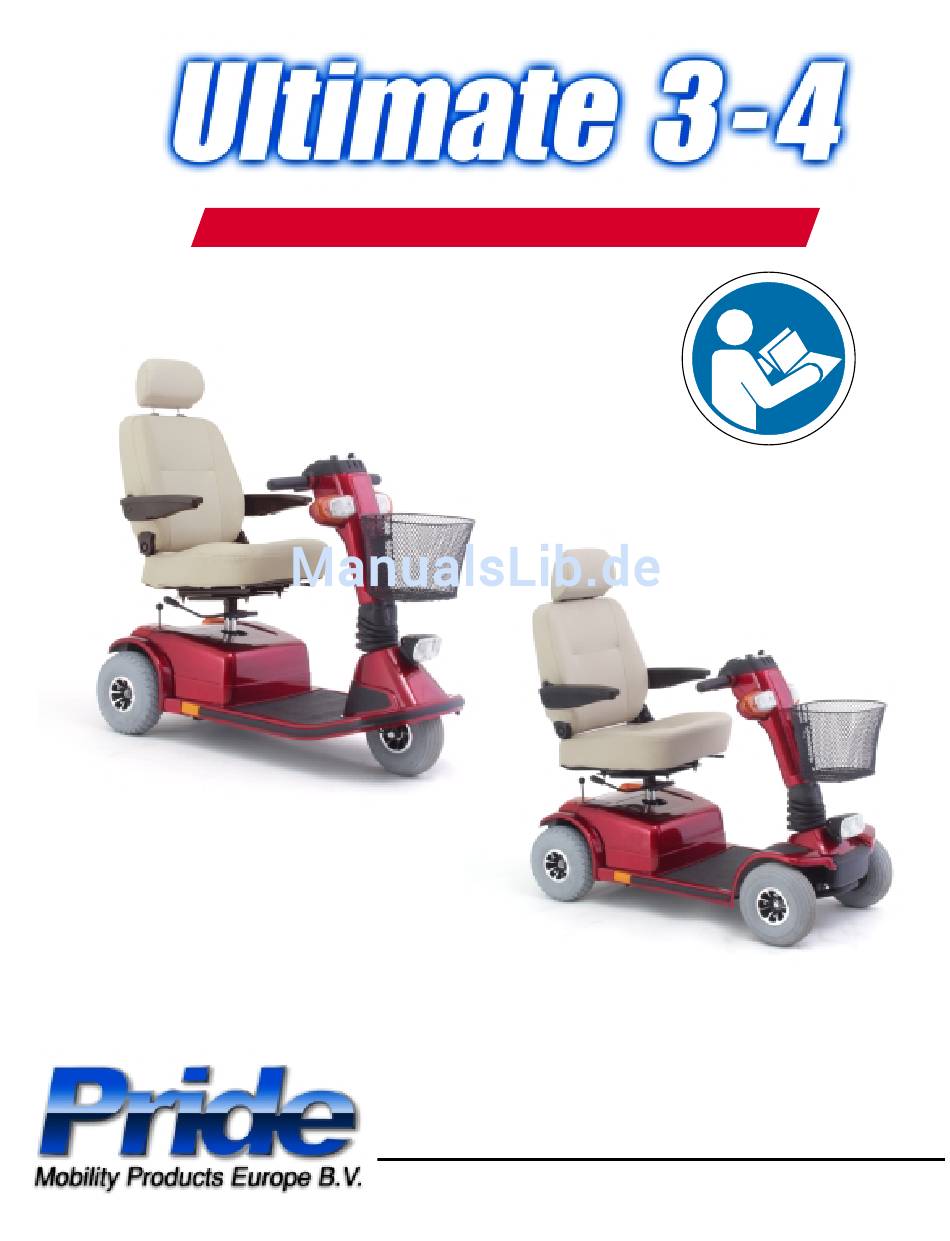

- Seite 1 Betriebshandbuch ® The Ultimate In Style & Performance Castricummer Werf 26 1901 RW Castricum The Netherlands www.pridemobility.com...
- Seite 2 Umständen vornehmen. Die Nichtbeachtung kann zu Personenschaden bzw. Schäden an dem Gerät führen (schwarzes Symbol mit rotem Kreis und rotem Schrägstrich). Mein autorisierter Pride Fachhändler ist: Name:_____________________________________________________________________________ Adresse:___________________________________________________________________________ Tel.Nummer:_______________________________________________________________________ Kaufdatum:________________________________________________________________________ Fachhändler Copyright © 2012 Pride Mobility Products Corporation INFMANU2879/Rev B/October 2012 www.pridemobility.com Ultimate...
-
Seite 3: Inhaltsverzeichnis
I N H A L T VORWORT ............................ 4 BETRIEBSSICHERHEIT ......................6 III. TECHNISCHE ANGABEN..................... 17 IV. IHR ELEKTROMOBIL......................19 BATTERIEN UND AUFLADUNG ..................23 VI. HANDHABUNG ......................... 27 VII. INDIVIDUELLE ANPASSUNG .................... 29 VIII. ZERLEGEN UND ZUSAMMENBAUEN ................31 IX. -
Seite 4: Vorwort
V O R W O R T SICHERHEIT WILKOMMEN bei Pride Mobility Products Corporation (Pride). Das von Ihnen gekaufte Produkt verbindet eine fortschrittliche, hochentwickelte Technologie unter Berücksichtigung der Aspekte von Sicherheit, Komfort und Design. Wir sind überzeugt, dass die Ausstattung die Annehmlichkeiten bieten wird, die Sie während Ihrer täglichen Unternehmungen erwarten. - Seite 5 V O R W O R T VERSAND Beim Versand ist die Orginalverpackung zu verwenden und Einzelkomponenten (Batterien usw.) sind gegen Verrutschen zu sichern. Beim Transport z.B in einem LKW, ist das Elektromobil gegen Verrutschen zu sichern (Gefahr beim Bremsen). Kontrollieren Sie vor Inbetriebnahme Ihres Elektromobils den Lieferumfang auf Vollständigkeit. Bei Abweichungen wenden Sie sich bitte umgehend an Ihren autorisierten Pride Fachhändler.
-
Seite 6: Betriebssicherheit
I I . B E T R I E B S S I C H E R H E I T SYMBOLE DER PRODUKTSICHERHEIT Die folgenden Symbole sind an Ihrem Elektromobil angebracht, um auf Warnungen, notwendige Maßnahmen und verbotenen Handlungen hinzuweisen. Es ist sehr wichtig für Sie, diese komplett zu lesen und zu verstehen. Quetsch/ Stauchkanten, die während des Zusammenbauens entstanden sind. - Seite 7 I I . B E T R I E B S S I C H E R H E I T Ausrichtung des Zentralverbindungssteckers. Entfernen Sie nicht die hinteren Stützräder. Benutzen Sie kein Mobiltelefon, Sprechfunkgerät, Laptop oder jeglichen Radiowellensender während des Betriebes. Vermeiden Sie, wann immer möglich, dass das Gerät dem Regen, Schnee, Eis, Salz oder stehenden Wasser ausgesetzt wird.
-
Seite 8: Allgemein
I I . B E T R I E B S S I C H E R H E I T ALLGEMEIN ANWEISUNG! Vor der erstmaligen Inbetriebnahme Ihres Elektromobils, sollten Sie diese Betriebsanleitung sorgfältig lesen und verstehen. Ihr Elektromobil ist ein hochentwickeltes Gerät, das entworfen wurde, um Ihren Lebensstandard und Ihre Mobilität zu steigern. - Seite 9 I I . B E T R I E B S S I C H E R H E I T Die folgenden Kontrollen sind vor der Fahrt durchzuführen: ! Luftdruck prüfen auf 2-2,4 bar pro Reifen (bei Luftbereifung). ! Alle elektrische Anschlüsse auf Festigkeit prüfen. Sie sollen frei von Korrosion sein. ! Alle Steuerungsanschlüsse zur Steckerleiste auf Festigkeit prüfen.
- Seite 10 I I . B E T R I E B S S I C H E R H E I T Beim Hochfahren einer Steigung, versuchen Sie Ihr Elektromobil in Bewegung zu halten. Falls Sie anhalten müssen, langsam wieder die Fahrt aufnehmen und vorsichtig beschleunigen. Beim Herunterfahren eines Gefälles, die niedrigste Geschwindigkeit einstellen und nur vorwärts fahren.
- Seite 11 I I . B E T R I E B S S I C H E R H E I T Beim Anfahren an einer Steigung lehnen Sie sich nach vorne. Siehe Abb. 2 und 2A. Hierdurch wird der Schwerpunkt von Ihnen und Ihrem Elektromobil nach vorne verlagert und somit eine höhere Stabilität gewährleistet.
- Seite 12 I I . B E T R I E B S S I C H E R H E I T Fahren im Aussenbereich Ihr Elektromobil wurde entworfen, um eine optimale Stabilität unter normalen Fahrbedingungen d. h. auf trockenem, ebenem Beton oder Asphaltbelag zu gewährleisten. Pride ist sich jedoch bewußt, dass der Kontakt mit anderen Oberflächen auch vorkommen kann.
- Seite 13 I I . B E T R I E B S S I C H E R H E I T Schlechtwetter Vorsichtsmassnahmen Vermeiden Sie es, wenn möglich, Ihr Elektromobil ungünstigen Wetterbedingungen auszusetzen. Sollten Sie einmal von plötzlichem Regen, Schnee, extremer Kälte oder Hitze während des Betriebs überrascht werden, so schützen sie Ihr Elektromobil bitte bei nächster Gelegenheit.
- Seite 14 I I . B E T R I E B S S I C H E R H E I T Türen ! Achten Sie immer auf die Öffnungsrichtung einer Tür. ! Benutzen Sie Ihre Hand, um den Türgriff oder den Türriegel zu betätigen. ! Fahren Sie mit Ihrem Elektromobil langsam und vorsichtig vorwärts, um die Tür zu öffnen.
- Seite 15 I I . B E T R I E B S S I C H E R H E I T Transport in Fahrzeugen Zur Zeit gibt es keinen zugelassenen Standard für Fahrzeug-Rückhaltesysteme für die Beförderung von Personen in Elektromobilen. Obwohl Ihr Elektromobil möglicherweise über einen Sicherheitsgurt verfügt, ist dieser Gurt nicht konstruiert, um ausreichende Sicherheit bei dem Fahrzeugtransport zu gewährleisten.
- Seite 16 I I . B E T R I E B S S I C H E R H E I T Ruckhaltegurte Die Entscheidung, ob Sie einen Rückhaltegurt für die sichere Bedienung Ihres Elektromobils benötigen, obliegt Ihrem autorisierten Pride Fachhändler, sowie Ihrem Arzt bzw. anderen Pflegepersonen. WARNUNG! Sollten Sie einen Rückhaltegurt benötigen, achten Sie darauf, dass er fest gesichert ist.
-
Seite 17: Technische Angaben
I I I . T E C H N I S C H E A N G A B E N 50 cm 23 cm 43 - 53 cm 9 cm 115,5 cm 3-rad Länge 18" 119 cm 46 cm 4-rad Länge 16"... - Seite 18 I I I . T E C H N I S C H E A N G A B E N Modell Nummer 3-rad: CF3001 4-rad: CF3401 Klasse Motor Steuerung Curtis, 70 amp Max. Steigung 3-rad: 8,7% 4-rad: 10,5% Max. Dauersteigfähigkeit 3-rad: 8,7% 4-rad: 10,5% Max.
-
Seite 19: Ihr Elektromobil
I V . I H R E L E K T R O M O B I L LENKERKONSOLE Die Lenkerkonsole enthält alle Bedienelemente, die für die Handhabung Ihres Elektromobils nötig sind, einschließlich Geschwindigkeitsvorwahlschalter, Gashebel, Batterieanzeige, Betriebslichtschalter, Hauptlichtschalter, Warnblinker, Richtungsanzeiger, Ein/Aus LED und Hupe. Siehe Abb. 5. BATTERIEANZEIGER SCHLÜSSELSCHALTER STATUSANZEIGE (LED ) - Seite 20 I V . I H R E L E K T R O M O B I L Lichtschalter Dieser Schalter kontrolliert die Leuchten an Ihrem Elektromobil. ! Bringen Sie den Schalter in die vordere Position, um die Rückleuchten und die vorderen (oberen) Leuchten anzuschalten.
- Seite 21 I V . I H R E L E K T R O M O B I L HECKTEIL AMPEREMETER Der Hauptunterbrecher (Rücksetzschalter), das HAUPTUNTERBRECHER MANUELLER FREILAUFHEBEL (RÜCKSETZSCHALTER) Amperemeter, der manuelle Freilaufhebel, die Stützräder, die Hecksicherungen und der Antrieb befindet sich im Heckteil Ihres Elektromobil.
- Seite 22 I V . I H R E L E K T R O M O B I L WARNUNG! Betätigen Sie niemals den manuellen Freilaufhebel, während Sie auf Ihrem Elektromobil sitzen oder wenn das Elektromobil auf einer Steigung steht. BEDIENUNG DES MANUELLEN FREILAUFHEBELS Schalten Sie Ihr Elektromobil nur auf ebenem Gelände und mit gezogenem Schlüssel in den Freilaufmodus.
-
Seite 23: Batterien Und Aufladung
B A T T E R I E N U N D A U F L A D U N G Ihr Elektromobil ist mit zwei versiegelten und wartungsfreien 12 V Batterien ausgerüstet. ! Vor der erstmaligen Inbetriebnahme Ihres Elektromobils die Batterien voll aufladen. -
Seite 24: Häufig Gestelle Fragen
B A T T E R I E N U N D A U F L A D U N G HÄUFIG GESTELLE FRAGEN Wie funktioniert das Ladegerät? Bei niedriger Batteriespannung des Elektromobils ist der Ladestrom von dem Ladegerät dementsprechend hoch. Sobald sich die Batteriespannung der Volladung nähert, wird die Ladestromzufuhr von dem Ladegerät niedriger. - Seite 25 B A T T E R I E N U N D A U F L A D U N G ! Versuchen Sie beim Planen Ihrer Fahrstrecke, Steigungen, sowie beschädigte oder weiche Oberflächen zu vermeiden. ! Nehmen Sie kein unnötiges Gepäck mit. ! Versuchen Sie, während der Fahrt ein gleichmäßiges Tempo zu halten.
- Seite 26 B A T T E R I E N U N D A U F L A D U N G Es kann einige Tage dauern, bevor die Temperatur der Batterien sich stabilisiert und der neuen Umgebungstemperatur angepaßt hat. Darüber hinaus sind einigen Nachladungen (Teilentladungen mit anschließenden Volladungen) nötig, um das kritische chemische Gleichgewicht zu schaffen, das für die Höchstleistung und eine lange Lebensdauer der zyklenfesten Batterie erforderlich ist.
-
Seite 27: Handhabung
V I . H A N D H A B U N G VOR DEM FAHRTANTRITT ! Haben Sie Ihre Batterien voll aufgeladen? Siehe V „Batterien und Aufladung”. ! Ist der manuelle Freilaufhebel in der Antriebsstellung (nach unten)? Lassen Sie den manuellen Freilaufhebel niemals in der Freilaufstellung (nach oben), es sei denn Ihr Elektromobil wird geschoben. -
Seite 28: Das Absteigen
V I . H A N D H A B U N G DAS ABSTEIGEN 1. Ihr Elektromobil zum Stillstand bringen. 2. Schlüssel aus dem Schlüsselschalter entfernen. 3. Arretierungshebel nach vorne drücken und den Sitz in Richtung Fahrzeugseite drehen. 4. Achten Sie auf ein sicheres Einrasten des Sitzes. 5. -
Seite 29: Individuelle Anpassung
V I I . I N D I V I D U E L L E A N P A S S U N G EINSTELLUNG DER LENKERWINKEL WARNUNG! Vor der Einstellung des Lenkers den Schlüssel entfernen. Versuchen Sie niemals während der Fahrt den Lenker einzustellen, es kann zu Personenschäden bzw. -
Seite 30: Rückenlehnenneigung Verstellen
V I I . I N D I V I D U E L L E A N P A S S U N G RÜCKENLEHNENNEIGUNG VERSTELLEN Um die verstellbare Rückenlehne einzustellen, befolgen Sie RÜCKLEHNENNEIGUNGSHEBEL diese Schritte (siehe Abb. 11): 1. -
Seite 31: V I I I . Z E R L E G E N U N D Z U S A M M E N B Au E N
V I I I . Z E R L E G E N U N D Z U S A M M E N B AU E N ZERLEGEN VORDERTEIL SITZ HINTERTEIL Das Elektromobil kann in sieben Teile zerlegt werden: der Sitz, das Vorderteil, das Hinterteil, die Heckteilabdeckung, der Korb und die Batterien. - Seite 32 V I I I . Z E R L E G E N U N D Z U S A M M E N B AU E N Entriegeln des Kniehebelverschlußes 1. Entriegelungsknopf drücken und gleichzeitig den Kniehebelverschluß ziehen. Siehe Abb. 17. 2.
-
Seite 33: Zusammenbau
V I I I . Z E R L E G E N U N D Z U S A M M E N B AU E N ZUSAMMENBAU 1. Vorder- und Heckteil Ihres Elektromobils wie in Abb. 21 hinstellen. 2. -
Seite 34: Fehlersuche
I X . F E H L E R S U C H E Bei jedem elektromechanischen Gerät muss gelegentlich eine Fehlersuche durchgeführt werden. Dennoch, durch Nachdenken und mit gesundem Menschenverstand können viele der auftretenden Probleme behoben werden. Viele Probleme werden durch entladene oder fehlerhafte Batterien verursacht. BLINKCODEDIAGNOSTIK Die für Ihren Elektromobil entwickelte Blinkcodediagnostik ermöglicht Ihnen, eine schnelle und einfache Fehlersuche auszuführen. - Seite 35 I X . F E H L E R S U C H E Der Hauptunterbrecher löst sich mehrmals aus, was kann ich tun? Siehe IV „Ihr Elektromobil“. ! Die Batterien öfter aufladen. Siehe V „Batterien und Aufladung“. ! Bei wiederholtem Auslösen der Sicherung einen Batterieladungstest von Ihrem autorisierten Pride Fachhändler auf beiden Batterien durchführen lassen.
-
Seite 36: Pflege Und Wartung
P F L E G E U N D W A R T U N G Ihr Elektromobil erfordert ein Minimum an Pflege und Wartung. Sollten Sie nicht in der Lage sein, die folgenden Wartungen selbst durchzuführen, wenden Sie sich bitte an Ihren autorisierten Pride Fachhändler, um einen Wartungstermin zu vereinbaren. - Seite 37 P F L E G E U N D W A R T U N G SICHERUNGSWECHSEL Ist eine Sicherung durchgebrannt: ! Sicherung herausziehen. ! Sicherung auf Durchbrennen überprüfen. Siehe Abb. 23 und 24. ! Eine neue Sicherung mit dem richtigen Nennwert einsetzen. Abb.
-
Seite 38: Garantie
X I . G A R A N T I E ZWEI JAHRE GARANTIE Bestandteile des Konstruktionsrahmens einschließlich: ! Sitzplatte ! Gabel ! Sitzrahmens ! Schweißnähte. Der Antrieb einschließlich: ! Differentialgetriebes ! Motors ! Magnetbremsen. EIN JAHR GARANTIE 12 Monate ab dem Kaufdatum hat Ihr Pride Elektromobil uneingeschränkte Garantie auf Schäden, die aus Produktions- und Materialfehlern resultieren. - Seite 40 Castricummer Werf 26 1901 RW Castricum The Netherlands www.pridemobility.com...
