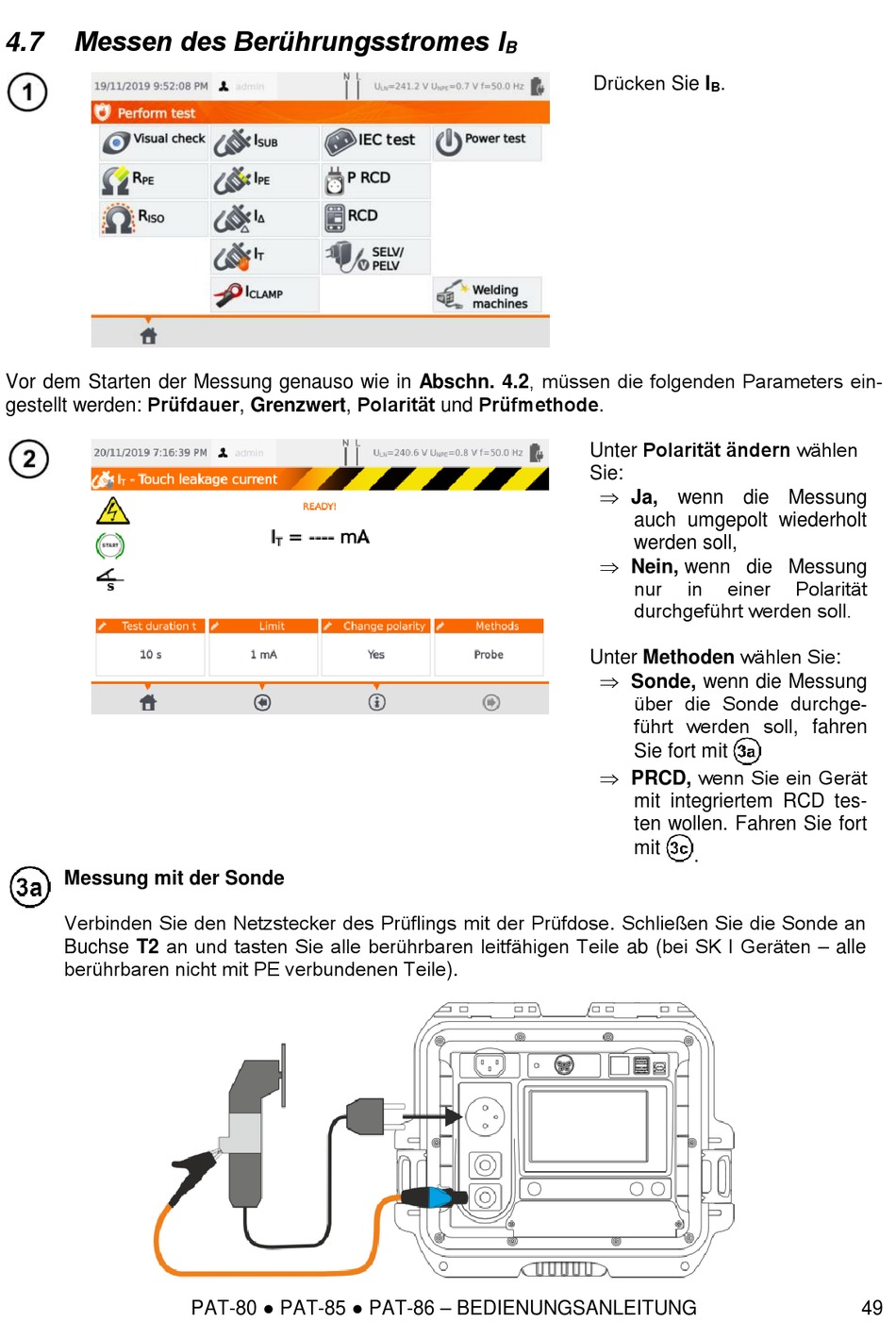

Messen des Berührungsstromes I
4.7
Vor dem Starten der Messung genauso wie in Abschn. 4.2, müssen die folgenden Parameters ein-
gestellt werden: Prüfdauer, Grenzwert, Polarität und Prüfmethode.
Messung mit der Sonde
Verbinden Sie den Netzstecker des Prüflings mit der Prüfdose. Schließen Sie die Sonde an
Buchse T2 an und tasten Sie alle berührbaren leitfähigen Teile ab (bei SK I Geräten – alle
berührbaren nicht mit PE verbundenen Teile).
PAT-80 ● PAT-85 ● PAT-86 – BEDIENUNGSANLEITUNG
B
Drücken Sie I
Unter Polarität ändern wählen
Sie:
Ja, wenn die Messung
auch umgepolt wiederholt
werden soll,
Nein, wenn die Messung
nur
durchgeführt werden soll.
Unter Methoden wählen Sie:
Sonde, wenn die Messung
über die Sonde durchge-
führt werden soll, fahren
Sie fort mit
PRCD, wenn Sie ein Gerät
mit integriertem RCD tes-
ten wollen. Fahren Sie fort
mit
.
B
in
einer
Polarität
.
49
