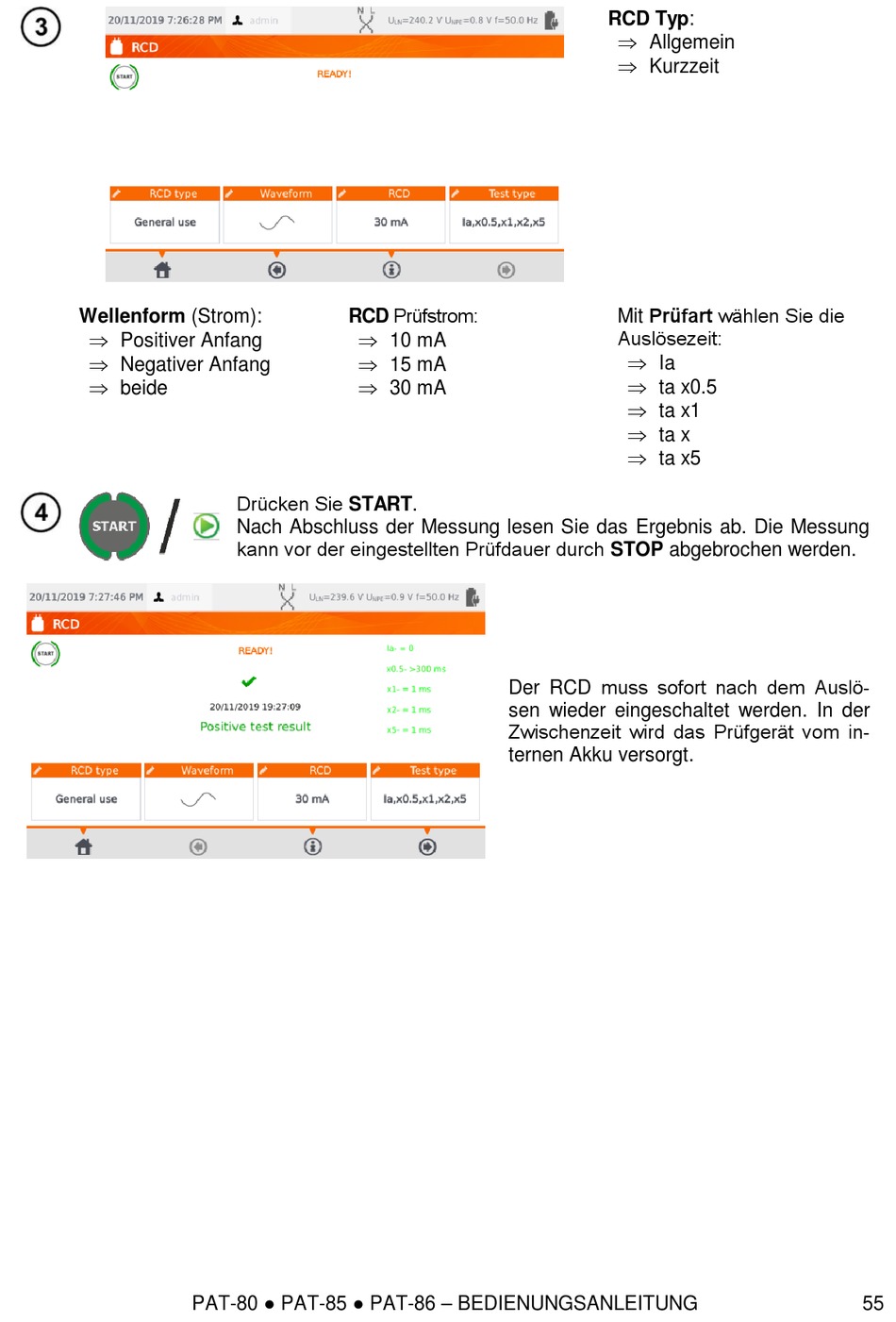

Wellenform (Strom):
Positiver Anfang
Negativer Anfang
beide
Drücken Sie START.
Nach Abschluss der Messung lesen Sie das Ergebnis ab. Die Messung
kann vor der eingestellten Prüfdauer durch STOP abgebrochen werden.
PAT-80 ● PAT-85 ● PAT-86 – BEDIENUNGSANLEITUNG
RCD Prüfstrom:
10 mA
15 mA
30 mA
Der RCD muss sofort nach dem Auslö-
sen wieder eingeschaltet werden. In der
Zwischenzeit wird das Prüfgerät vom in-
ternen Akku versorgt.
RCD Typ:
Allgemein
Kurzzeit
Mit Prüfart wählen Sie die
Auslösezeit:
Ia
ta x0.5
ta x1
ta x
ta x5
55
