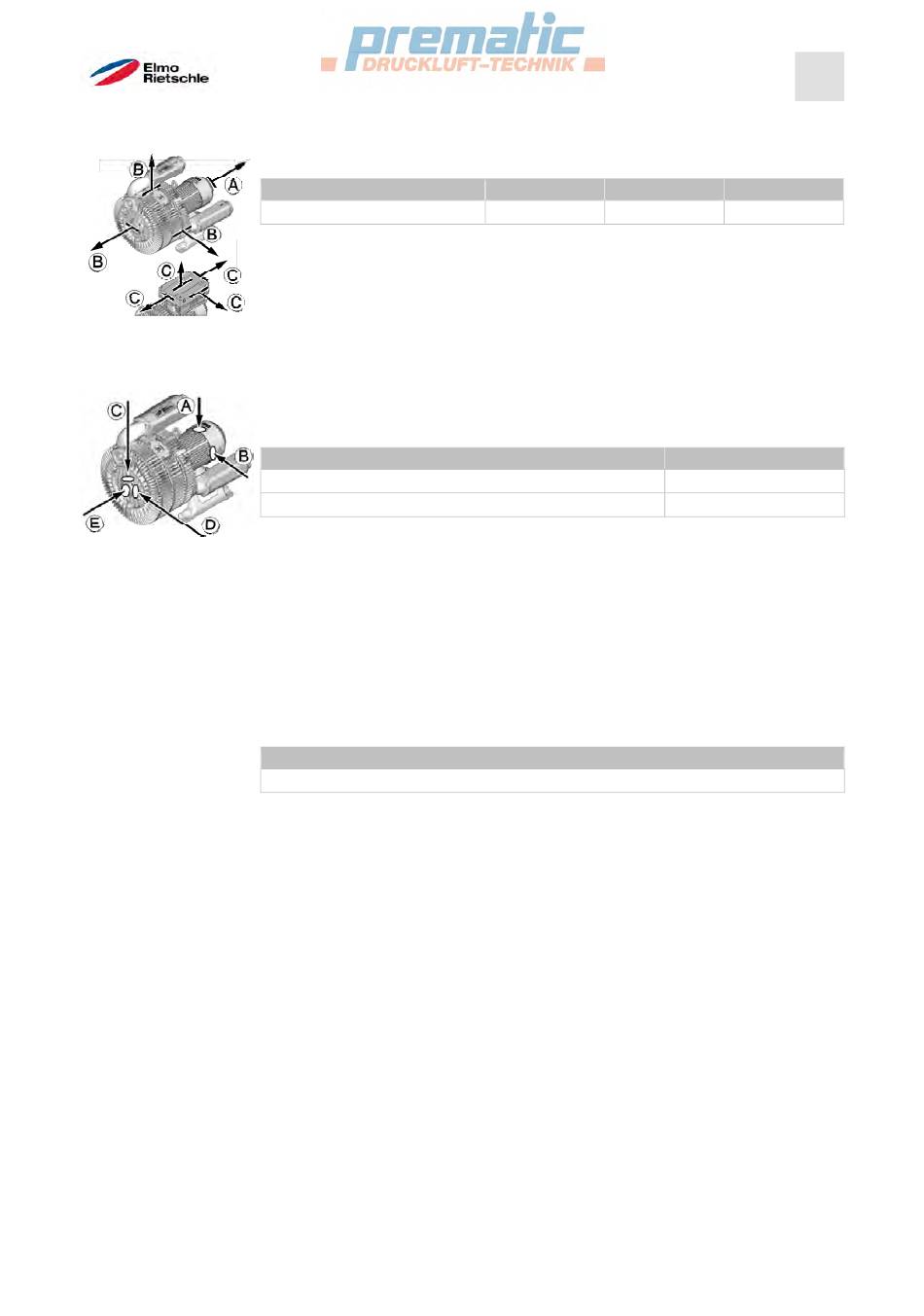

12.1.6 Mindestabstände zur Wärmeabfuhr
Folgende Mindestabstände zur Wärmeabfuhr einhalten:
Typ
2BH2
12.1.7

Schwinggeschwindigkeit

Maximal zulässige Schwinggeschwindigkeit für die montierte G-BH2N:
Maximal zulässige Schwinggeschwindigkeit für die aufgebaute
Maschine
Aufstellung
Starr (z.B. Fundament)
elastisch (z.B. Federelemente)
Die Schwinggeschwindigkeit ist an folgenden Messpunkten zu ermitteln
▪ auf der Motorseite
– vertikal (Verschraubung Lüfterhaube/Fremdlüfter - A)
– horizontal (Verschraubung Lüfterhaube/Fremdlüfter - B)
▪ am Verdichterteil
– vertikal (Verdichterdeckel - C)
– horizontal (Verdichterdeckel - D)
– axial (Verdichterdeckel - E)
12.1.8

Beschleunigungen

Maximal zulässige Beschleunigung für die aufgebaute Maschine
HINWEIS! Die Wälzlager können durch zu hohe Wechselbelastungen zerstört
werden.
12.2

Elektrische Daten

Alle Abweichungen von den nachfolgenden Elektrischen Daten mit dem Herstel-
ler abstimmen.
Die elektrischen Daten sind auf dem Leistungsschild [➙ 13] angegeben.
12.2.1 Erhöhte Einschalthäufigkeit
Die G-BH2N ist für Dauerbetrieb ausgelegt. Bei erhöhter Einschalthäufigkeit ist
Rücksprache mit dem Hersteller erforderlich.
Technische Daten
A [mm]
55
0,3 x g
41 / 44
Tel. 071 918 60 60, Mail: v-g@prematic.ch
12
B [mm] C [mm]
40 200
[mm/s]
2,8
4,5
