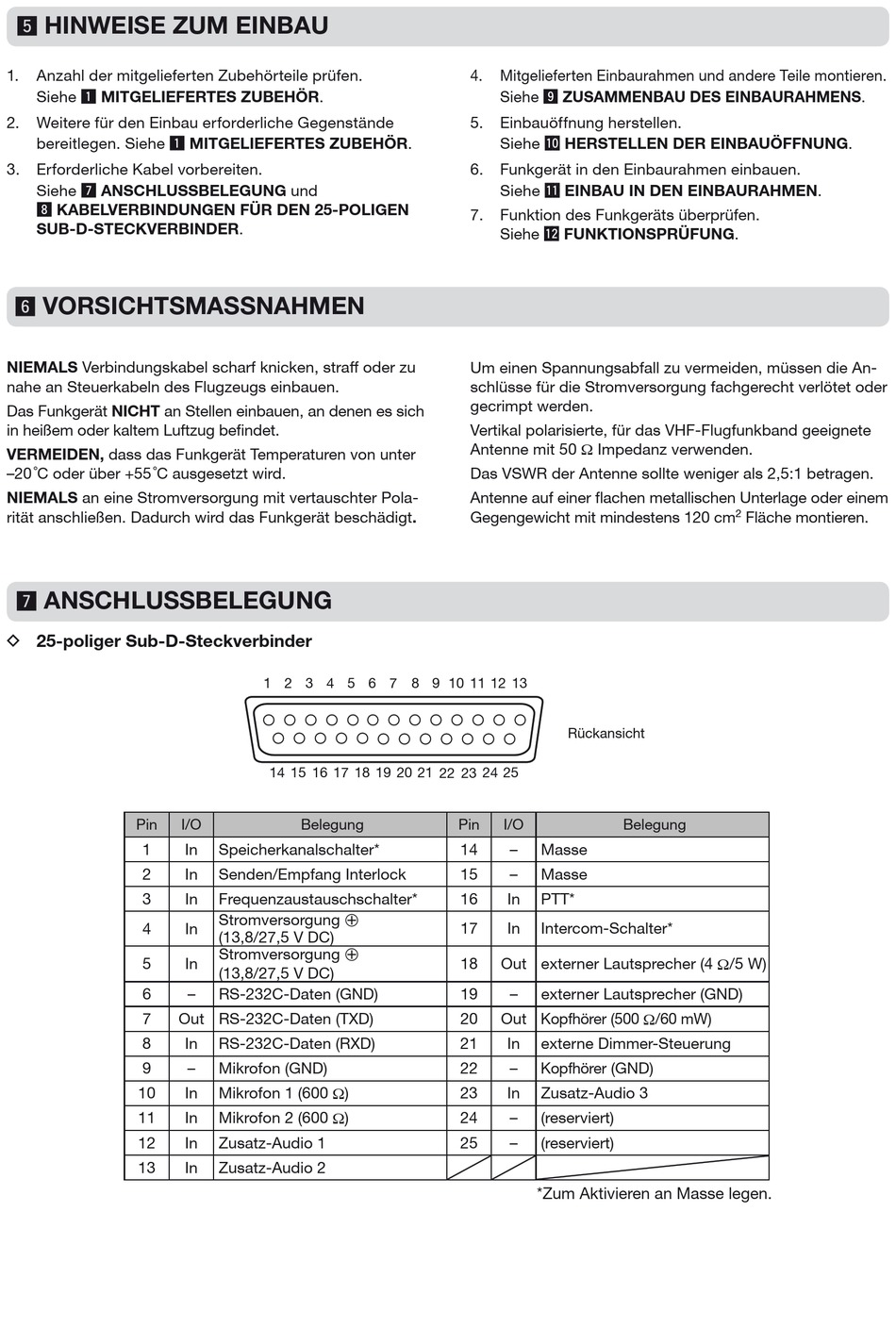

HINWEISE ZUM EINBAU
b
1.
Anzahl der mitgelieferten Zubehörteile prüfen.
Siehe z MITGELIEFERTES ZUBEHÖR.
2.
Weitere für den Einbau erforderliche Gegenstände
bereitlegen. Siehe z MITGELIEFERTES ZUBEHÖR.
3.
Erforderliche Kabel vorbereiten.
Siehe m ANSCHLUSSBELEGUNG und
, KABELVERBINDUNGEN FÜR DEN 25-POLIGEN
SUB-D-STECKVERBINDER.
VORSICHTSMASSNAHMEN
n
NIEMALS Verbindungskabel scharf knicken, straff oder zu
nahe an Steuerkabeln des Flugzeugs einbauen.
Das Funkgerät NICHT an Stellen einbauen, an denen es sich
in heißem oder kaltem Luftzug befindet.
VERMEIDEN, dass das Funkgerät Temperaturen von unter
–20 ˚C oder über +55 ˚C ausgesetzt wird.
NIEMALS an eine Stromversorgung mit vertauschter Pola-
rität anschließen. Dadurch wird das Funkgerät beschädigt.
ANSCHLUSSBELEGUNG
m
D 25-poliger Sub-D-Steckverbinder
Pin
1
2
3
4
5
6
7
8
9
10
11
12
13
1 2 3 4 5 6 7 8
14 15
16 17 18 19 20
I/O
Belegung
In
Speicherkanalschalter*
In
Senden/Empfang Interlock
In
Frequenzaustauschschalter*
Stromversorgung +
In
(13,8/27,5 V DC)
Stromversorgung +
In
(13,8/27,5 V DC)
–
RS-232C-Daten (GND)
Out RS-232C-Daten (TXD)
In
RS-232C-Daten (RXD)
–
Mikrofon (GND)
In
Mikrofon 1 (600 Ω)
In
Mikrofon 2 (600 Ω)
In
Zusatz-Audio 1
In
Zusatz-Audio 2
4.
Mitgelieferten Einbaurahmen und andere Teile montieren.
Siehe . ZUSAMMENBAU DES EINBAURAHMENS.
5.
Einbauöffnung herstellen.
Siehe ⁄0 HERSTELLEN DER EINBAUÖFFNUNG.
6.
Funkgerät in den Einbaurahmen einbauen.
Siehe ⁄1 EINBAU IN DEN EINBAURAHMEN.
7.
Funktion des Funkgeräts überprüfen.
Siehe ⁄2 FUNKTIONSPRÜFUNG.
Um einen Spannungsabfall zu vermeiden, müssen die An-
schlüsse für die Stromversorgung fachgerecht verlötet oder
gecrimpt werden.
Vertikal polarisierte, für das VHF-Flugfunkband geeignete
Antenne mit 50 Ω Impedanz verwenden.
Das VSWR der Antenne sollte weniger als 2,5:1 betragen.
Antenne auf einer flachen metallischen Unterlage oder einem
Gegengewicht mit mindestens 120 cm
9 10 11 12 13
Rückansicht
21 22 23 24 25
Pin
I/O
14
–
Masse
15
–
Masse
16
In
PTT*
17
In
Intercom-Schalter*
18
Out externer Lautsprecher (4 Ω/5 W)
19
–
externer Lautsprecher (GND)
20
Out Kopfhörer (500 Ω/60 mW)
21
In
externe Dimmer-Steuerung
22
–
Kopfhörer (GND)
23
In
Zusatz-Audio 3
24
–
(reserviert)
25
–
(reserviert)
*Zum Aktivieren an Masse legen.
2
Fläche montieren.
