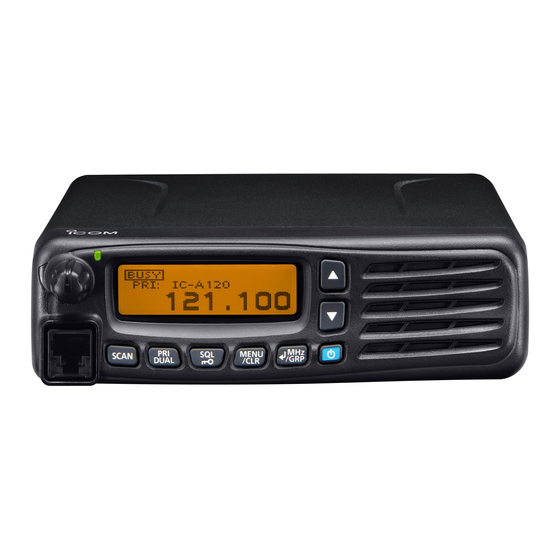

Icom IC-A120E Bedienungsanleitung
Vhf-flugfunkgrät
Vorschau ausblenden
Andere Handbücher für IC-A120E:
- Bedienungsanleitung (24 Seiten) ,
- Basis bedienungsanleitung (72 Seiten)
Inhaltsverzeichnis
Werbung
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Icom IC-A120E
Inhaltszusammenfassung für Icom IC-A120E
- Seite 1 ERWEITERTE BEDIENUNGSANLEITUNG EINFÜHRUNG GERÄTEBESCHREIBUNG GRUNDLEGENDE BEDIENUNG SUCHLAUFBETRIEB SPEICHERBETRIEB VHF-FLUGFUNKGERÄT WEITERE FUNKTIONEN iA120E Bluetooth ® -BETRIEB MENÜ-MODUS ANSCHLÜSSE UND INSTALLATION TECHNISCHE DATEN UND ZUBEHÖR 10 CI-V-INFORMATIONEN INDEX...
- Seite 2 Lizenzen zur Verwendung dieses Modells ausgestellt! Icom, Icom Inc. und das Icom-Logo sind registrierte Marken der Icom Inc. (Japan) in Japan, in den Vereinigten Staaten, im Vereinigten Königreich, in Deutschland, Frankreich, Spanien, Russland, Australien, Neuseeland und/oder in anderen Ländern.
-
Seite 3: Gerätebeschreibung
Abschnitt GERÄTEBESCHREIBUNG Frontplatte ................12 Display ..................13... - Seite 4 GERÄTEBESCHREIBUNG Frontplatte DISPLAY LAUTSPRECHER q LAUTSTÄRKEREGLER Zur Einstellung der Lautstärke drehen. y MENÜ/LÖSCHTASTE [MENU]/[CLR] w STATUSINDIKATOR ➥ Drücken, um den Menü-Modus aufzurufen. ➥ Leuchtet beim Senden rot. ➥ Drücken, um die Eingabe der Daten abzubre- ➥ Leuchtet beim Empfang grün. chen oder um im Menü-Modus zur vorherigen e UP/DOWNTASTEN [∫]/[√] Anzeige im Display zurückkehren.
- Seite 5 GERÄTEBESCHREIBUNG Display q TX/BUSYANZEIGE ➥ „TX“ erscheint beim Senden. y SPEICHERNAMENANZEIGE ➥ „BUSY“ erscheint beim Empfang. Anzeige des Speicherkanalnamens, falls program- w BLUETOOTHSYMBOL miert* Erscheint, wenn ein Bluetooth -Headset mit dem ® u FREQUENZANZEIGE Funkgerät verbunden ist. Anzeige der Betriebsfrequenz* e LOCKOUTANZEIGE i KANALNUMMER E rscheint, wenn der gewählte Speicherkanal beim...
-
Seite 6: Grundlegende Bedienung
Abschnitt GRUNDLEGENDE BEDIENUNG Funkgerät einschalten ............22 D Eingabe des Passworts ..............2-2 Empfangen und senden ............22 Einstellung der Rauschsperre ..........23... -
Seite 7: Funkgerät Einschalten
Fall muss das Funkgerät aus- und wieder einge- schaltet und das Passwort erneut eingegeben werden. * Je nach Vorprogrammierung des Funkgeräts erscheint dieser Menüpunkt evtl. nicht. Fragen dazu kann Ihr auto- risierter Icom-Händler oder der Administrator des Kom- munikationssystems beantworten. -
Seite 8: Einstellung Der Rauschsperre
GRUNDLEGENDE BEDIENUNG Einstellung der Rauschsperre Empfangen und senden (Fortsetzung) 2. Empfang Die Rauschsperre (Squelch) muss so eingestellt wer- den, dass unerwünschte Störungen bzw. Rauschen Wenn ein Signal empfangen wird, erscheint „BUSY“ stummgeschaltet sind, wenn kein Signal empfangen im Display und Töne sind hörbar. wird. - Seite 9 Abschnitt SUCHLAUFBETRIEB Suchlaufvarianten ..............32 D Speicherkanalsuchlauf ..............3-2 D Prioritätssuchlauf ................3-2 D VFO-Suchlauf ................. 3-2 Suchlaufeinstellungen ............32 D Wahl der Suchlaufvariante .............. 3-2 D Einstellung des Wiederaufnahme-Timers ........3-2 D Suchlauf bei eingehängtem Mikrofon ..........3-2 D Wahl des Stopp-Kanals ..............3-2...
-
Seite 10: Suchlaufvarianten
SUCHLAUFBETRIEB Suchlaufvarianten Suchlaufeinstellungen Das IC-A120E bietet verschiedene Suchlaufvarianten Die Einstellungen für den Suchlauf werden im Menü- für die Suche nach empfangbaren Signalen. Modus vorgenommen. Beim Drücken von [SCAN] startet das Funkgerät entsprechend der nachfolgend HINWEIS: Je nach Vorprogrammierung des Funk- beschriebenen Einstellungen den Suchlauf. - Seite 11 Abschnitt SPEICHERBETRIEB Allgemeine Beschreibung ............42 Programmieren eines Speicherkanals ........42 D Programmieren von Speicherkanalnamen ........4-2 D Löschen eines Speicherkanals ............4-2 Dateneingabe für die Speicherkanalinhalte ......43...
-
Seite 12: Allgemeine Beschreibung
SPEICHERBETRIEB Allgemeine Beschreibung Das IC-A120E verfügt über 200 Speicherkanäle zum Speichern oft benutzter Frequenzen. Die Speicher- kanäle lassen sich bis zu 10 Gruppen zuordnen. Programmieren eines Speicherkanals D Löschen eines Speicherkanals Die Inhalte vorprogrammierter Speicherkanäle lassen sich bei entsprechender Voreinstellung des Funkge- Nicht benötigte Speicherkanäle lassen sich löschen. -
Seite 13: Dateneingabe Für Die Speicherkanalinhalte
SPEICHERBETRIEB Dateneingabe für die Speicherkanalinhalte Die Inhalte vorprogrammierter Speicherkanäle lassen 4. Wahl einer Gruppe (S. 73) sich bei entsprechender Voreinstellung im VFO-Modus Gruppe wählen, der der gewählte Speicherkanal zu- editieren. geordnet werden soll. Je nach Vorprogrammierung des Funkgeräts kann HINWEIS: Wenn bei Ihrem Funkgerät der VFO- man eine aus bis zu 10 Gruppen wählen. -
Seite 14: Weitere Funktionen
Abschnitt WEITERE FUNKTIONEN Prioritätskanal ...............52 D Einstellung des Prioritätskanals ............5-2 DualwatchBetrieb ..............52... -
Seite 15: Dualwatchbetrieb
Verschwinden des Signals auf kanal-Funktion nicht freigegeben ist, kann man kei- den VFO- oder Speicherkanal zurück. nen Prioritätskanal festlegen. Fragen dazu kann Ihr autorisierter Icom-Händler oder der Administrator [PRI/DUAL] 1 Sek. lang drücken, um die Dualwatch- des Kommunikationssystems beantworten. Funktion einzuschalten. -
Seite 16: Abschnitt 6 Bluetooth ® Betrieb
® Abschnitt Bluetooth BETRIEB Bluetooth ® Betrieb ..............62 Elektromagnetische Beeinflussung ........62 Paaren mit einem Headset ...........63 Anschluss eines gepaarten Headsets .........63 Einstellung des AudioAusgabegeräts ........63 Trennen eines Headsets ............64 Entpaaren eines Headsets ............64... -
Seite 17: Elektromagnetische Beeinflussung
Bluetooth ® -BETRIEB Bluetooth ® Betrieb Elektromagnetische Beeinflussung Wenn im IC-A120E die Bluetooth ® -Einheit UT-133A Nutzer von Bluetooth ® -Geräten müssen folgende installiert ist, kann das Funkgerät über Bluetooth ® Informa tionen kennen: ® ® anderen Blue tooth -Geräten verbunden werden. -
Seite 18: Paaren Mit Einem Headset
Bluetooth ® -BETRIEB Paaren mit einem Headset Anschluss eines gepaarten Headsets Dieser Abschnitt beschreibt die Paarung des Funk- Wenn ein bereits gepaartes Headset verbunden wer- geräts mit einem Bluetooth ® -Headset VS-3. Maximal den soll, geht man wie folgt vor: ®... -
Seite 19: Trennen Eines Headsets
Bluetooth ® -BETRIEB Trennen eines Headsets Entpaaren eines Headsets Man kann die Verbindung mit einem Headset trennen, Gepaare Bluetooth ® -Headsets können bei Bedarf ohne dass es entpaart werden muss: entpaart werden. ® Vor dem Entpaaren muss die Bluetooth -Verbindung 1) Menüpunkt „PAIR/CONNECT“... -
Seite 20: Menümodus
Abschnitt MENÜMODUS Nutzung des MenüModus ...........72 Menüpunkte des MenüModus ..........73 VFO MODE/MEMORY MODE ..........73 MEMORY WRITE ..............73 D MEMORY NAME ................7-3 D LOCKOUT ..................7-3 D GROUP ................... 7-3 D GROUP NAME ................7-3 D WRITE ..................... 7-3 MEMORY MANAGE ...............74 EDIT .................74 D MEMORY NAME ................ - Seite 21 MENÜ-MODUS Nutzung des MenüModus Der Menü-Modus steht zur Verfügung, um nur selten erforderliche Einstellungen vor zu nehmen. Die Bedie- nung des Funkgeräts lässt sich auf diese Weise den individuellen Bedürfnissen des Nutzers anpassen. Beispiel: Tastenquittungston ausschalten 1) Menü-Modus aufrufen. ➥ [MENU/CLR] drücken. 2) Menügruppe „SETTINGS“...
- Seite 22 (Menü erscheint je nach Vorprogrammierung des Die aufrufbaren Menüpunkte des Funkgeräts hängen Funkgeräts evtl. nicht) von der Vorprogrammierung ab. Fragen dazu kann Ihr autorisierter Icom-Händler oder D MEMORY NAME der Administrator des Kommunikationssystems be- Eingeben des Speicherkanalnamens, wenn man die antworten.
- Seite 23 MENÜ-MODUS MEMORY MANAGE BLUETOOTH (Menü erscheint je nach Vorprogrammierung des (Erscheint nur, wenn die optionale Bluetooth ® Funkgeräts evtl. nicht) Einheit UT-133A installiert ist) ■ EDIT ■ PAIR/CONNECT D MEMORY NAME Anzeige der gepaarten Bluetooth ® -Headsets und -Geräte. Editieren des Namens des gewählten Speicherkanals. Folgender Zeichensatz steht zur Verfügung: D DEVICE SEARCH A bis Z, a bis z, 0 bis 9, (Leerzeichen)
- Seite 24 MENÜ-MODUS SETTINGS ■ FUNCTIONS D TIME OUT TIMER (Menü erscheint je nach Vorprogrammierung des D CH SPACING Funkgeräts evtl. nicht) Der Time-Out-Timer (TOT) begrenz die Dauersende- (Menü erscheint je nach Vorprogrammierung des zeit auf einem Kanal, um Beeinträchtigungen anderer Funkgeräts evtl. nicht) Nutzer zu vermeiden.
- Seite 25 [SCAN] aktiviert wird. eigene Standardadresse im Hexadezimalcode. • NORMAL: [SCAN] drücken, um den normalen Die voreingestellte CI-V-Adresse des IC-A120E ist 92. Suchlauf zu starten. Falls zwei oder mehr Funkgeräte von einem PC aus • PRIORITY: [SCAN] drücken, um den Prioritätssuch- gesteuert werden sollen, müssen diese unterschiedli-...
- Seite 26 MENÜ-MODUS SETTINGS (Fortsetzung) ■ DISPLAY ■ SOUNDS D LCD BACKLIGHT D KEY BEEP Einstellung der LCD-Hintergrundbeleuchtung zwi- Ein- und Ausschalten des Tastenquittungstons. schen 0 und 3. • OFF: Tastenquittungston ausgeschaltet. • ON: Tastenquittungston eingeschaltet. D LCD CONTRAST D BEEP LEVEL Einstellung der LCD-Kontrasts zwischen 1 und 10.
- Seite 27 -Headset. über einen optionalen Head- set-Adapter OPC-871A ange- D HEADSET SET schlossen ist, wird gesendet. AF OUTPUT ICOM HEADSET Wahl des Audioausgangs. (Menü erscheint je nach Vorprogrammierung des • HEADSET: Die Audioausgabe erfolgt Funkgeräts evtl. nicht) über das Bluetooth ®...
- Seite 28 MENÜ-MODUS SETTINGS (Fortsetzung) D DATA DEVICE SET (Menü erscheint je nach Vorprogrammierung des Funkgeräts evtl. nicht) BT CIV Wahl, ob die seriellen Daten, die vom Bluetooth ® -SPP (Serial Port Profile) empfangen wurden, an ein ange- schlossenes Gerät zurückgesendet werden, wenn ein CI-V-Befehl gesendet oder empfangen wird.
-
Seite 29: Anschlüsse Und Installation
Abschnitt ANSCHLÜSSE UND INSTALLATION Anschlüsse auf der Rückseite ..........82 Montage des Funkgeräts ............83 Mitgeliefertes Zubehör............84... -
Seite 30: Anschlüsse Auf Der Rückseite
ANSCHLÜSSE UND INSTALLATION Anschlüsse auf der Rückseite q ANTENNENANSCHLUSS e MIKROFONHAKEN Antenne Zum Anschluss der Antenne. Mitgelieferten Mikrofonhaken mit der Masse des Fahrzeugs w ANSCHLUSS FÜR HEADSETADAPTER verbinden, damit der Suchlauf Zum Anschluss eines optionalen Headset-Adapters bei eingehängtem Mikrofon OPC-871A. Fragen Sie dazu Ihren Händler. arbeiten kann. -
Seite 31: Montage Des Funkgeräts
ANSCHLÜSSE UND INSTALLATION Montage des Funkgeräts Unterlegscheibe Filz* Federring * Die Filze reduzieren mechanische Schwingungen. Bei Gebrauch von selbst schneidenen Schrauben... -
Seite 32: Mitgeliefertes Zubehör
ANSCHLÜSSE UND INSTALLATION Mitgeliefertes Zubehör Mikrofon Mikrofonaufhängung Massekabel für Mikrofonaufhängung Gleichstromkabel Montagehalterung Schwammteile* Unterlegscheiben Haltebolzen Selbst schneidende Schrauben (5×16) Federringe Schrauben Selbst schneidende (5×12) Schrauben (3×16, für Mikrofonaufhängung) Muttern Sicherungen (10 A) * Zur Installation der optionalen Bluetooth ® -Einheit UT-133A. Fragen Sie Ihren Händler. -
Seite 33: Technische Daten Und Zubehör
Abschnitt TECHNISCHE DATEN UND ZUBEHÖR Technische Daten ..............92 D Allgemein ..................9-2 D Sender .................... 9-2 D Empfänger ..................9-2 Zubehör ..................93... - Seite 34 TECHNISCHE DATEN UND ZUBEHÖR Technische Daten D Allgemein • Frequenzbereich: 118,000 bis 136,992 MHz • Kanalabstand: 8,33/25 kHz • Modulationsart: 6K80A3E/5K00A3E • Anzahl der Speicherkanäle: • Antennenimpedanz: 50 Ω (nominal) • Antennenanschluss: SO-239 • Stromversorgung: 13,75/27,5 V DC (Minus an Masse) •...
- Seite 35 Funkgerät optimal funktio- UT133A niert. Bluetooth ® einheit Icom lehnt jede Verantwortung und Haftung für Schä- OPC871A den an diesem Funkgerät ab, wenn es mit Zubehör headSet adapter Zum Anschluss eines Standard-Headsets. betrieben wird, das nicht von Icom produziert wurde.
- Seite 36 Abschnitt CIVINFORMATIONEN CIVEinstellungen ..............102 CIVAnschlussbeispiel ............102 Datenformat ................102 Befehlstabelle ................103 D Einstellung der Betriebsfrequenz ............ 10-3 D Einstellung der Betriebsart.............. 10-3 D Squelch-Einstellung ................ 10-4 10-1...
- Seite 37 CIVEinstellungen Datenformat Für die Steuerung der Funktionen des Funkgeräts Zur Steuerung des Funkgeräts mittels CI-V-Pro to kolls wird das Icom Communications Interface-V (CI-V) werden mehrere Datenformate verwendet, die sich ver wendet. durch die Befehlsnummern unterscheiden. Ei ni ge Dazu müssen im Menü-Modus die Adresse des Funk- Befehle haben einen zusätzlichen Datenbereich oder...
- Seite 38 XXX. X50 (AM) S/L Funkgerät-Status (TX) XXX. X55 (AM Narrow) XXX. X58 333* XXX. X60* S/L: Schreiben in IC-A120E / Lesen aus IC-A120E XXX. X66 666* XXX. X65* Wenn ein Power-ON-Befehl (1801) gesendet wird, muss XXX. X75 XXX. X75 (AM) zuvor im Basic-Format der Befehl „FE“...
- Seite 39 CI-V-INFORMATIONEN Befehlstabelle (Fortsetzung) D SquelchEinstellung Befehl: 1403 0000–0009 0010–0019 0020–0030 0031–0040 0041–0050 0051–0060 0061–0071 0072–0081 0082–0091 0092–0101 0102–0112 0113–0122 0123–0132 0133–0142 0143–0153 0154–0163 0164–0173 0174–0183 0184–0194 0195–0204 0205–0214 0215–0224 0225–0235 0236–0245 0246–0255 10-4...
- Seite 40 INDEX Anschluss Menü-Modus, Nutzung …………………………… 7-2 Automatisches Verbinden ……………………… 7-8 Mitgeliefertes Zubehör …………………………… 8-4 Rückseite ………………………………………… 8-2 Montage des Funkgeräts ………………………… 8-3 Anzeige-Typ des Displays ………………………… 7-7 Audio-Ausgabegerät ……………………………… 6-3 Optionales Zubehör ………………………………… 9-3 Ausgeschlossener Kanal …………… 3-2, 4-3, 7-3, 7-4 Passwort ……………………………………………...
- Seite 41 A-7249-3EX · IC-A120E_BA_1602 Gedruckt in Deutschland © 2015 Icom Inc. Nachdruck, Kopie und Veröffentlichung dieses Druckwerks Auf der Krautweide 24, 65812 Bad Soden am Taunus, Germany bedarf der Genehmigung von Icom (Europe) GmbH...
