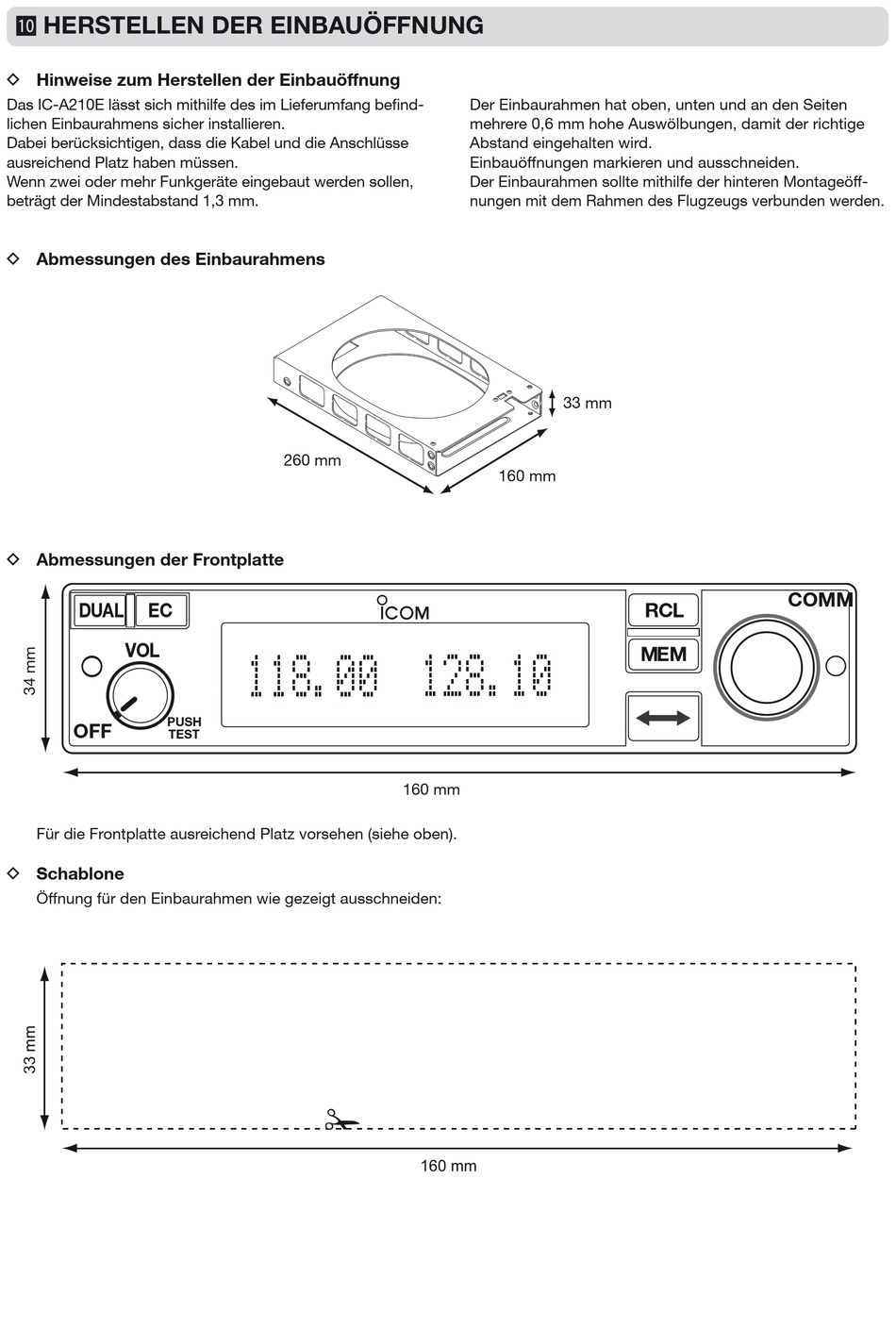

HERSTELLEN DER EINBAUÖFFNUNG
⁄0
D Hinweise zum Herstellen der Einbauöffnung
Das IC-A210E lässt sich mithilfe des im Lieferumfang befind-
lichen Einbaurahmens sicher installieren.
Dabei berücksichtigen, dass die Kabel und die Anschlüsse
ausreichend Platz haben müssen.
Wenn zwei oder mehr Funkgeräte eingebaut werden sollen,
beträgt der Mindestabstand 1,3 mm.
D Abmessungen des Einbaurahmens
D Abmessungen der Frontplatte
DUAL
EC
VOL
PUSH
OFF
TEST
Für die Frontplatte ausreichend Platz vorsehen (siehe oben).
D Schablone
Öffnung für den Einbaurahmen wie gezeigt ausschneiden:
260 mm
118.00 128.10
160 mm
Der Einbaurahmen hat oben, unten und an den Seiten
mehrere 0,6 mm hohe Auswölbungen, damit der richtige
Abstand eingehalten wird.
Einbauöffnungen markieren und ausschneiden.
Der Einbaurahmen sollte mithilfe der hinteren Montageöff-
nungen mit dem Rahmen des Flugzeugs verbunden werden.
33 mm
160 mm
160 mm
COMM
RCL
MEM
