Концы гребенки глушатся торцевыми
заглушками G2 ВР (комплектующие:
арт. № 1414493).
Шаровой кран Ду 50 (комплектующие: арт. №
1406586) монтируется с помощью накидной
гайки (G2 ВР с плоским уплотнением).
Подключение подводящих трубопроводов к
внутренней резьбе шарового крана
производится с помощью напр., системы
„Combi" Oventrop:
• металлопластиковой трубы „Copipe"
• прессовых фитингов „Cofit P"
Трубопроводы следует тепло- и
звукоизолировать в соответствии с
действующими нормами.
Контуры панельного отопления / охлаждения
подключаются к подающей и обратной балке
гребенки „Multidis SFI" с помощью
присоединительных наборов со стяжным
кольцом G1.
6.3. Устройство теплого пола
Устройство теплого пола утверждается
проектировщиком объекта.
6.4. Заполнение, выпуск воздуха, проверка
на герметичность
Заполнение системы до гребенки „Multidis SFI"
производится при полностью открытых
шаровых кранах через подводящие
трубопроводы. Для отвода воздуха,
используются шаровые краны „Optiflex"
(комплектующие: арт. № 1033314). Они
монтируются на присоединении G1/2 любого
модуля подающего и обратного коллектора
(рис. 10.1).
Заполнение контуров панельного отопления /
охлаждения происходит при закрытых
шаровых кранах также через „Optiflex"
(комплектующие: арт. № 1033314). Контуры
панельного отопления / охлаждения
последовательно заполняются водой до
полного удаления воздуха из контуров.
Внимание!
В заключение нужно провести проверку на
герметичность, согласно DIN EN 1264.
Результаты испытаний и проверочное
давление занести в протокол.
6.5. Функциональный прогрев
Время начала прогрева зависит от толщины и
качества стяжки. Функциональный прогрев
должен производиться в соответствии с
рекомендациями производителя стяжки.
Прогрев должен производиться с помощью
ручного регулирования или по специальной
программе регулирования.
22
6.6. Ввод в эксплуатацию
Внимание!
Температура подачи должна
соответствовать принятой в системах
панельного отопления/охлаждения.
Не должна превышаться максимальная
температура стяжки по DIN вблизи
отопительных труб. В системе охлаждения
температура вблизи охлаждающей трубы не
должна достигать точки росы. Также
рекомендуется соблюдать общие
рекомендации производителя.
7. Обслуживание
7.1. Регулирование
Подводящие трубопроводы системы
отопления / охлаждения должны быть
увязаны между собой.
Регулирование контуров панельного
отопления / охлаждения осуществляется на
гребенке „Multidis SFI".
7.2. Настройка регулирующих вентилей
(рис. 7.1)
• Настройка производится при работающем
циркуляционном насосе.
• Снять колпачок регулирующего вентиля.
• Закрыть шпиндель вентиля по часовой
стрелке ключом с внутренним
шестигранником SW 6.
• Значение настройки определяют по
диаграмме (рис. 9.1)
• Затем открыть шпиндель вентиля против
часовой стрелки в соответствии со значением
настройки (Пример: значение настройки
3,5 = 3,5 оборота).
Шпиндель
вентиля

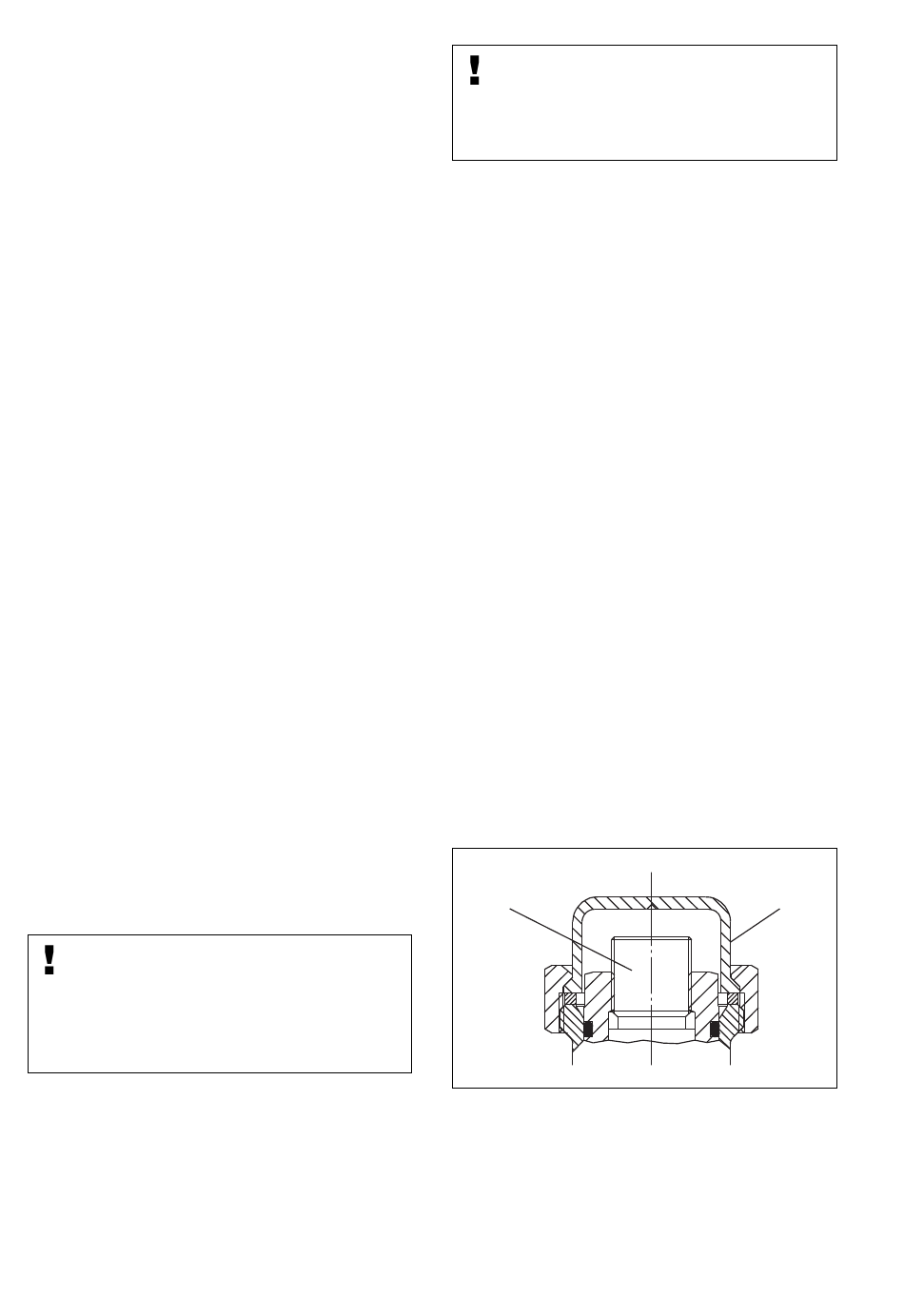

Рис. 7.1: Регулирующий вентиль
8. Гарантия
Гарантийные обязательства фирмы Oventrop,
действующие на дату поставки.
Колпачок
