Les bouts du distributeur/collecteur sont obturés
à l'aide des capuchons de fermeture avec filetage
femelle G 2 (accessoires: réf. 1414493).
Le robinet à tournant sphérique DN 50 (acces-
soires: réf. 1406586) est raccordé à l'aide de l'écrou
d'accouplement (filetage femelle G2 avec joint plat).
Le raccordement de colonnes montantes au file-
tage femelle des robinets à tournant sphérique se
fait par ex. à l'aide du «Combi-Système» Oven-
trop :
• Tube multi-couches «Copipe»
• Raccords à sertir «Cofit P»
Les tubes utilisés doivent être isolés selon les lois,
normes et directives en vigueur eu égard à la trans-
mission de chaleur et l'absorption acoustique.
Les circuits de surfaces chauffantes/rafraîchis-
santes sont raccordés aux filetages G1 du distri-
buteur/collecteur «Multidis SFI» en laiton.

6.3. Composition du plancher

La composition du plancher est imposée par le
prescripteur et le spécialiste des structures.
6.4. Remplissage, purge et contrôle d'étan-
chéité
Le remplissage de l'installation jusqu'au distribu-
teur/collecteur «Multidis SFI» en laiton s'effectue,
robinets à tournant sphérique ouverts, via les co-
lonnes montantes. Les robinets à tournant sphé-
rique «Optiflex» (accessoires: réf. 1033314) peuvent
être utilisés pour la purge même en pleine période
de service. Ceux-ci sont raccordés au filetage fe-
1
melle G ⁄ du module de distribution correspondant
2
sur l'aller et le retour (fig. 10.1).
Les circuits de surfaces chauffantes/rafraîchis-
santes sont également remplis, robinets à tournant
sphérique fermés, à travers les robinets à tournant
sphérique «Optiflex» (accessoires: réf. 1033314).
Les circuits surface chauffante/rafraîchissante sont
rincés individuellement de sorte que la tuyauterie
est complètement remplie d'eau.
ATTENTION
Procéder au test d'étanchéité selon DIN EN
1264. L'étanchéité et la pression d'essai sont
à consigner dans un procès-verbal.

6.5. Mise en chauffe

Le délai de la première mise en chauffe dépend de
l'épaisseur et de la qualité du béton. La mise en
chauffe est effectuée après accord et en respectant
les consignes du chapiste/spécialiste des struc-
tures.
La mise en chauffe est à effectuer manuellement
ou par une programmation spéciale du régulateur.
16

6.6. Mise en service

ATTENTION
La température de départ et l'installation de
surfaces chauffantes/rafraîchissantes doivent
être accordées.
La température de chape maximale selon DIN près
des tubes de chauffe ne doit pas être dépassée.
Dans des systèmes de rafraîchissement, la tem-
pérature près des tubes de rafraîchissement doit
rester inférieure au point de rosée. Les instructions
des fabricants sont à respecter.
7. Opération
7.1. Réglage
Les colonnes de l'installation de chauffage/rafraî-
chissement sont à équilibrer entre elles.
Le réglage des circuits de chauffage/rafraîchisse-
ment se fait au distributeur/collecteur «Multidis
SFI» en laiton.

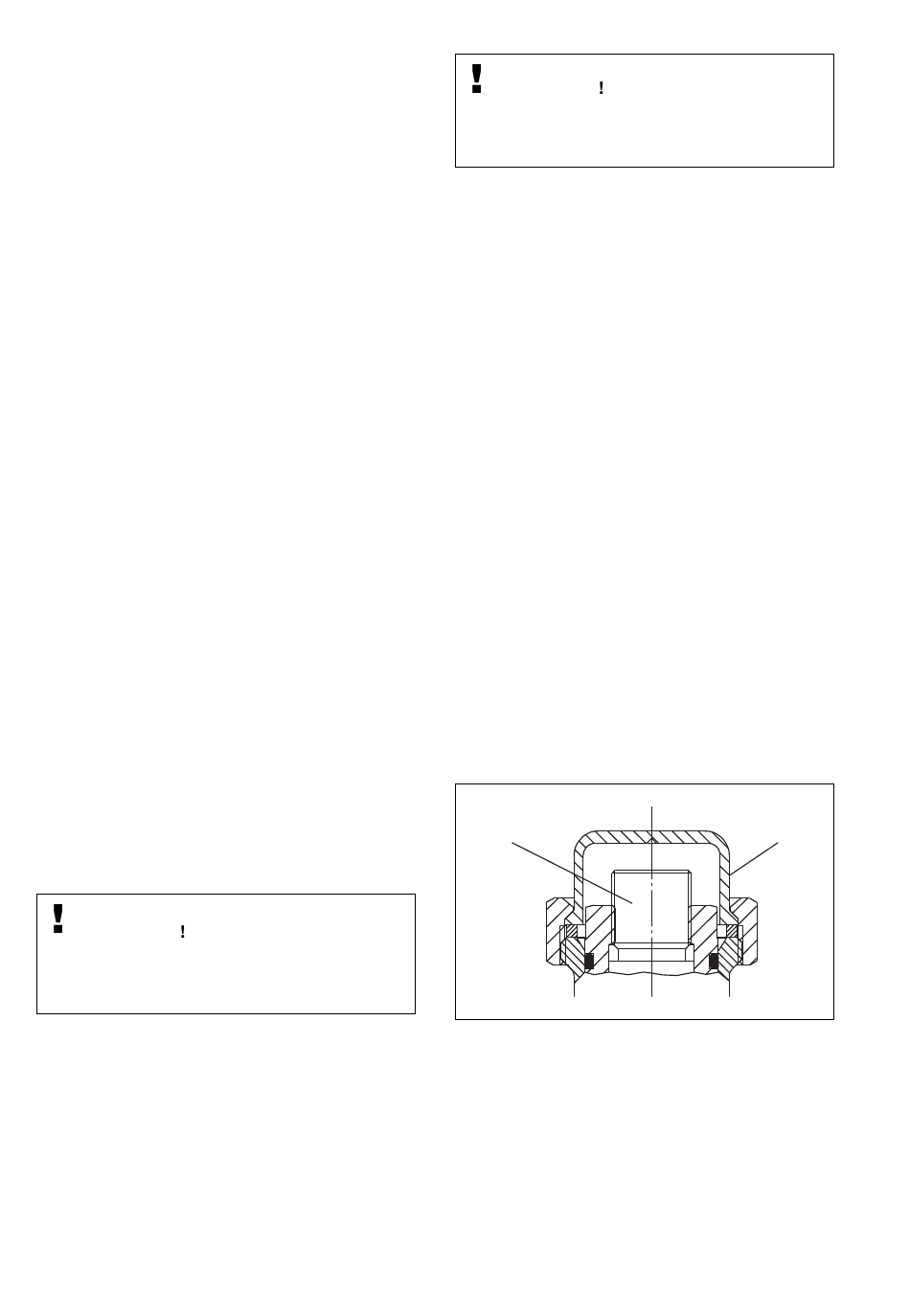

7.2. Réglage des mécanismes (fig. 7.1)
• Le réglage est effectué avec le circulateur en
marche.
• Enlever le capuchon du mécanisme de réglage.
• Fermer la tige de robinet en tournant une clé à
six pans de 6 mm dans le sens des aiguilles
d'une montre.
• Déterminer la valeur de préréglage à l'aide du
diagramme de dimensionnement (fig. 9.1)
• Ensuite ouvrir la tige de robinet selon la valeur de
préréglage calculée dans le sens contraire à ce-
lui des aiguilles d'une montre (Exemple: préré-
glage 3,5 = 3,5 tours).
Tige de robinet
Fig. 7.1: Mécanisme de réglage

8. Garantie

Les conditions de garantie de la société Oventrop
valables au moment de la livraison s'appliquent.
Capuchon
