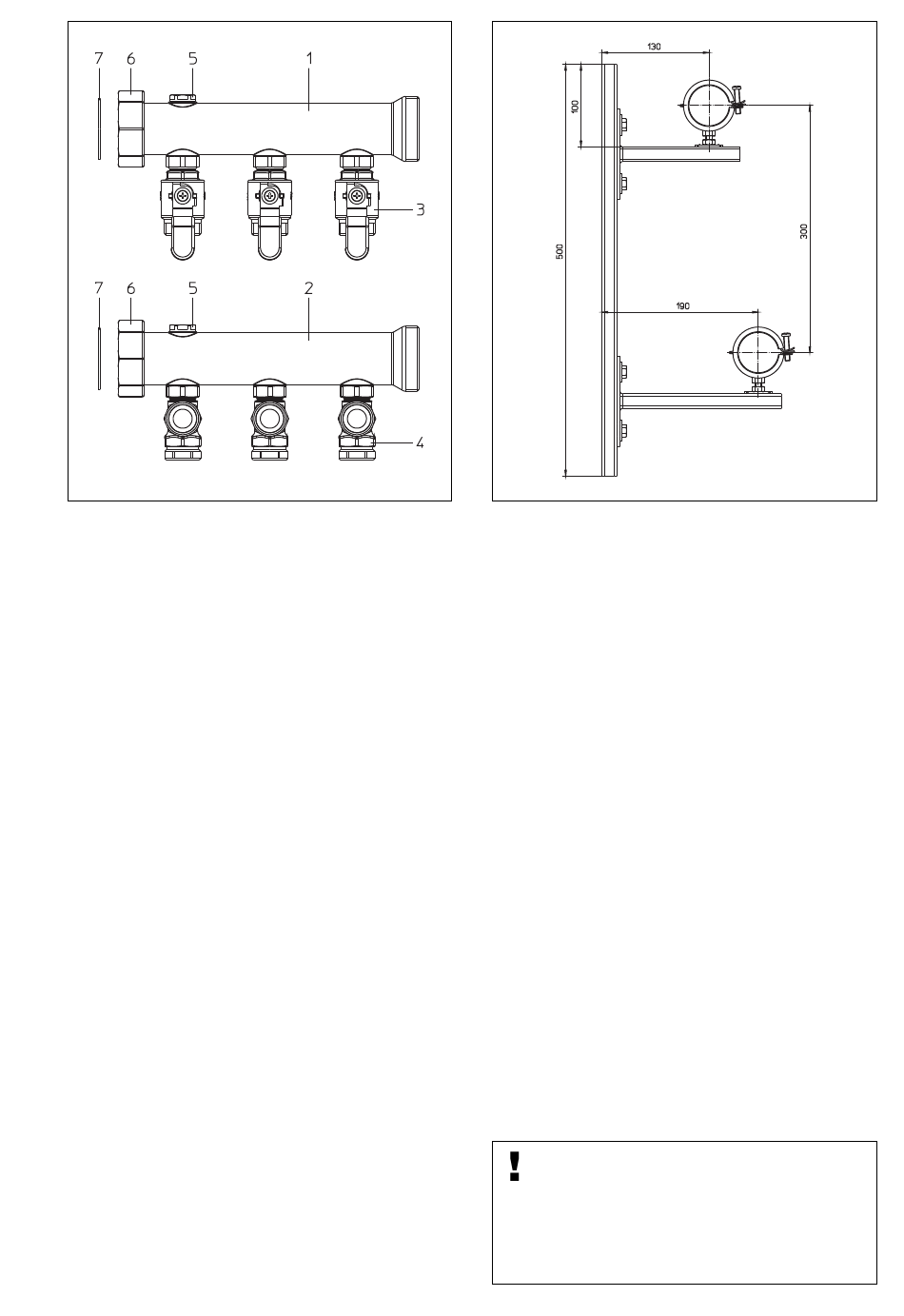

Рис. 5.1: Экспликация латунной гребенки
„Multidis SFI"
5.2. Описание функций
Латунная распределительная гребенка
„Multidis SFI" применяется для подключения
контуров отопления / охлаждения впромыш-
ленных системах отопления / охлаждения.
Подключение подводящих трубопроводов к
гребенке возможно только слева.
Пять модулей с возможностями подключения
от двух до шести контуров (таблица 4.2) могут
свободно комбинироваться максимально до
20 контуров. Отдельные модули соединяются
между собой с помощью плоского уплотнения.
5.3. Комплектующие
• В качестве комплектующих предлагаются
следующие системные компоненты
(см. также рис. 10.1):
• Консоль (арт. № 1414490): для крепления
латунной гребенки „Multidis SFI" (размеры
см рис. 5.2).
• Торцевые заглушки G2 ВР
(арт. № 1414493): для заглушки концов
гребенки на подающей и обратной балке.
• Шаровой кран Ду 50 (арт. № 1406586): для
отключения прямой и обратной балки.
• Шаровой кран „Optiflex" (арт. № 1033314):
для заполнения, слива, а также отвода.
• Присоединительные наборы „Cofit S" 20 x 2
мм x G1 НГ (арт. № 1507969) и 26 x 3 мм x
G1 НГ (арт. №. 1507979): для подключения
полиэтиленовой трубы „Copex" PE-Xc.
5.4. Область применения
Латунная гребенка „Multidis SFI" служит для
центрального распределения отопительной
Рис. 5.2: Размеры консоли
или охлаждающей воды по контурам
промышленной системы панельного отопле-
ния / охлаждения. Рекомендуется оборудо-
вать гребенку шаровыми кранами Ду 50 (арт.
№ 1406586). Это позволяет отключать подаю-
щий и обратный трубопровод, напр., при про-
ведении тех. обслуживания. На подающей
балке латунной гребенки „Multidis SFI" монти-
руются шаровые краны. Гидравлическая
увязка отопительных контуров осуществ-
ляется с помощью регулирующих вентилей,
встроенных в обратную балку.
6. Установка и монтаж
6.1. Комплект поставки
Проконтролируйте арматуру перед монтажом
на предмет комплектности поставки и
возможных транспортных повреждений.
6.2. Монтаж
Подающая и обратная балка уже смонтиро-
ваны и проверены на герметичность. Отдель-
ные модули монтируются с помощью
накидных гаек (G2 НР с плоским уплотнением)
(рис. 10.1). Подающая балка (сверху) и обрат-
ная балка (снизу) устанавливаются на консоли
(комплектующие: арт. № 1414490) (рис. 10.1).
Внимание!
Подающая балка всегда находится в
крепеже сверху.
Обратная балка всегда находится в
крепеже снизу.
