2.2. Gefahren, die vom Einsatzort ausgehen können
WARNUNG Heiße Oberflächen
Bei Betrieb kann der „Multidis SFI" Mes-
sing-Verteiler die Medientemperatur anneh-
men. Bei hohen Medientemperaturen nicht
ohne Schutzhandschuhe anfassen.
Der Fall eines externen Brandes wurde bei der Aus-
legung des Verteilers nicht berücksichtigt.
3. Transport, Verpackung und Lagerung

3.1. Transportinspektion

Lieferung unmittelbar nach Erhalt auf mögliche
Transportschäden untersuchen.
Falls derartige oder andere Mängel feststellbar
sind, Warensendung nur unter Vorbehalt anneh-
men. Reklamation einleiten. Dabei Reklamations-
fristen beachten.
3.2. Lagerung
Den „Multidis SFI" Messing-Verteiler nur unter fol-
genden Bedingungen lagern:
• Nicht im Freien. Trocken und staubfrei aufbewah-
ren.
• Keinen aggressiven Medien oder Hitzequellen
aussetzen.
• Vor Sonneneinstrahlung und übermäßiger me-
chanischer Erschütterung schützen.
• Lagertemperatur: -20 bis 55°C,
relative Luftfeuchtigkeit: max. 95
ACHTUNG
• Gegen äußere Gewalt (wie Schlag, Stoß, Vi-
bration usw.) schützen
• Armaturaufbauten wie Handräder, Mess-
ventile, Stellantriebe dürfen nicht zur Auf-
nahme von äußeren Kräften, wie z.B. als An-
bindungspunkte für Hebezeuge etc. zweck-
entfremdet werden.
• Es müssen geeignete Transport- und Hebe-
mittel verwendet werden.

4. Technische Daten

4.1. Leistungsdaten
Max. Betriebsdruck p
s
Max. Differenzdruck:
Max. Betriebstemperatur: 90°C
kvs - Wert:
GEFAHR
Es ist durch geeignete Maßnahmen (z.B. Sicher -
heitsventile) sicherzustellen, dass die max. Be-
triebsdrücke sowie die max. und min. Betriebs-
temperaturen nicht überschritten bzw. unter-
schritten werden.
2
: 6 bar (PN 6)
1 bar
2,4 m³/h
4.2. Abmessungen / Anschlussmaße

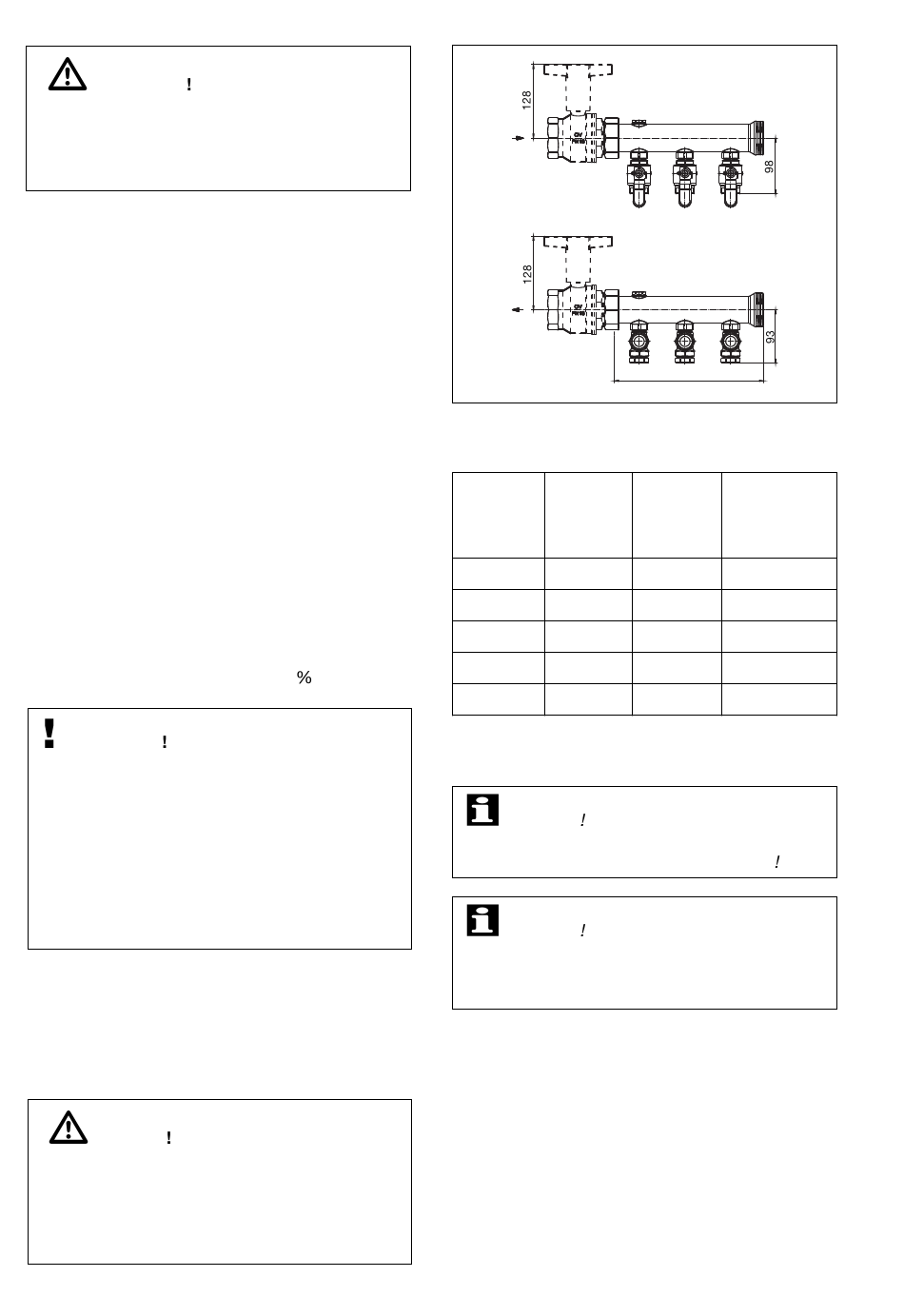

Abb. 4.1: Abmessungen „Multidis SFI" Messing-
Verteiler
Artikel-Nr. Abgänge Länge (L)
1414452 2
1414453 3
1414454 4
1414455 5
1414456 6
Tabelle 4.2: Längenmaße „Multidis SF" Messing-
Verteiler
HINWEIS
Durch Verbinden der Verteilermodule ist eine
Erweiterung auf max. 20 Kreise möglich
HINWEIS
Ermittlung der Gesamtbaulänge des Verteilers
durch addieren der jeweiligen Längen der Ver-
teilermodule.

5. Aufbau und Funktion

5.1. Übersicht
1. Vorlaufbalken
2. Rücklaufbalken
3. Kugelhahn
4. Regulierventil
5. Blindstopfen
6. Überwurfmutter G 2
7. Dichtring
L
Länge mit
Kugelhähnen
1406586
180 mm 300 mm
260 mm 380 mm
340 mm 460 mm
420 mm 540 mm
500 mm 620 mm
