2.2. Risques liés au lieu d'utilisation
AVERTISSEMENT Surfaces chaudes
En fonctionnement, le distributeur/collec-
teur «Multidis SFI» en laiton peut prendre la
température du fluide. Ne pas le toucher
sans gants de protection en cas de tempé-
ratures de fluide élevées.
Le cas d'un incendie n'a pas été pris en considé-
ration lors de la conception du distributeur/collec-
teur.

3. Transport, emballage et stockage

3.1. Inspection après transport
Examiner la livraison immédiatement après récep-
tion pour vérifier l'absence de dommages dus au
transport.
Si des dommages ou d'autres défauts sont consta-
tés, n'accepter la marchandise que sous réserve.
Emettre une réclamation en respectant les délais
applicables.
3.2. Stockage
Ne stocker le distributeur/collecteur «Multidis SFI»
en laiton que dans les conditions suivantes:
• Pas en plein air: conserver dans un lieu sec et
propre.
• Ne pas exposer à des agents agressifs ou à des
sources de chaleur.
• Protéger contre le rayonnement solaire et les
vibrations mécaniques excessives.
• Température de stockage: -20°C à +55°C,
humidité relative d'air : 95
ATTENTION
• Protéger contre des influences extérieures
(chocs, secousses, vibrations etc.).
• Les accessoires de robinetterie tels que vo-
lants, prises de pression, moteurs ne doivent
pas être utilisés comme point d'attache pour
des engins de levage etc.
• Utiliser des moyens de transport et de levage
appropriés.
4. Données techniques
4.1. Caractéristiques
Pression de service max. ps:
Pression différentielle max.:
Température de service max. 90°C
Valeur kvs:
DANGER
Il convient d'assurer par des mesures appro-
priées (par ex. soupapes de sécurité) que les
pressions de service max. ainsi que les tempé-
ratures de service max. et min. ne soient pas
dépassées ni vers le haut ni vers le bas.
14
max.
6 bars (PN 6)
1 bar
2,4 m³/h
4.2. Encombrements / Cotes de raccordement

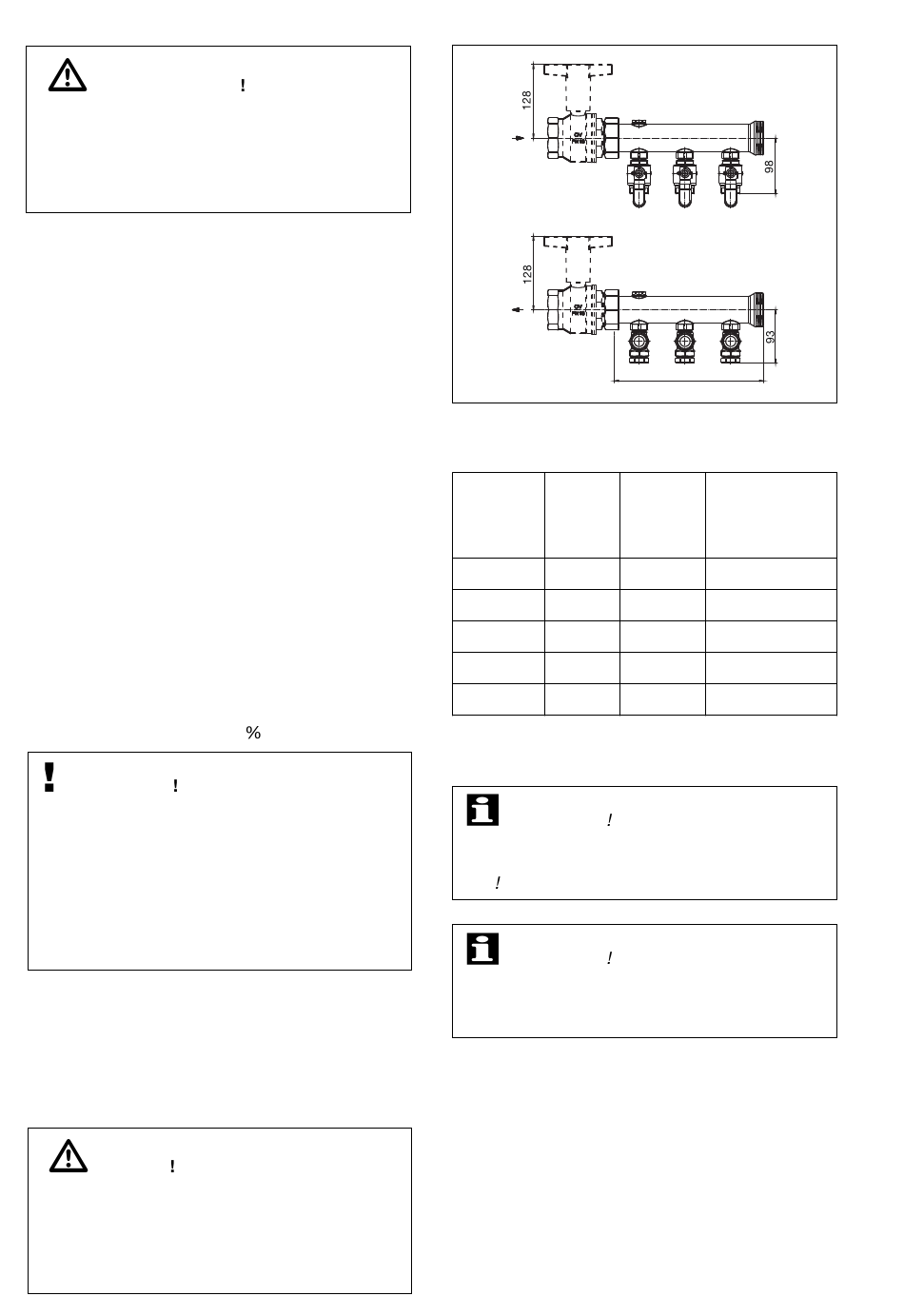

Fig. 4.1: Encombrements distributeur/collecteur
«Multidis SFI» en laiton
Référence Départs
1414452 2
1414453 3
1414454 4
1414455 5
1414456 6
Fig. 4.2: Longueurs distributeur/collecteur
«Multidis SFI» en laiton
IMPORTANT
Une extension à un maximum de 20 circuits
est possible en reliant les modules de distribu-
tion
IMPORTANT
Détermination de la longueur totale du distribu-
teur/collecteur en additionnant les longueurs in-
dividuelles des modules de distribution.

5. Construction et fonctionnement

5.1. Aperçu
1. Distributeur pour l'aller
2. Collecteur pour le retour
3. Robinet à tournant sphérique
4. Robinet de réglage
5. Bouchon
6. Ecrou d'accouplement G2
7. Joint plat
L
Longueur avec
Longueur
robinets à tour-
nant sphérique
(L)
1406586
180 mm 300 mm
260 mm 380 mm
340 mm 460 mm
420 mm 540 mm
500 mm 620 mm
