3 Beschreibung der Schnittstelle

3.1 Steuerung

Die SCP-Steuerung wird mit einem 10 m Kabel geliefert, das an die Steuerung angeschlossen ist und
über einen Schnellkupplungskontakt an das Topvex-Gerät angeschlossen wird. Der Kontakt wird an die
Corrigo-Steuerung im elektrischen Anschlusskasten angeschlossen (Abbildung 3). Das Kabel kann auf
der Rückseite der Steuerung abgeschraubt werden (Abbildung 5).
Allgemeine Informationen hierzu finden Sie in Abbildung 5.

3.2 Bedienen der Steuerung

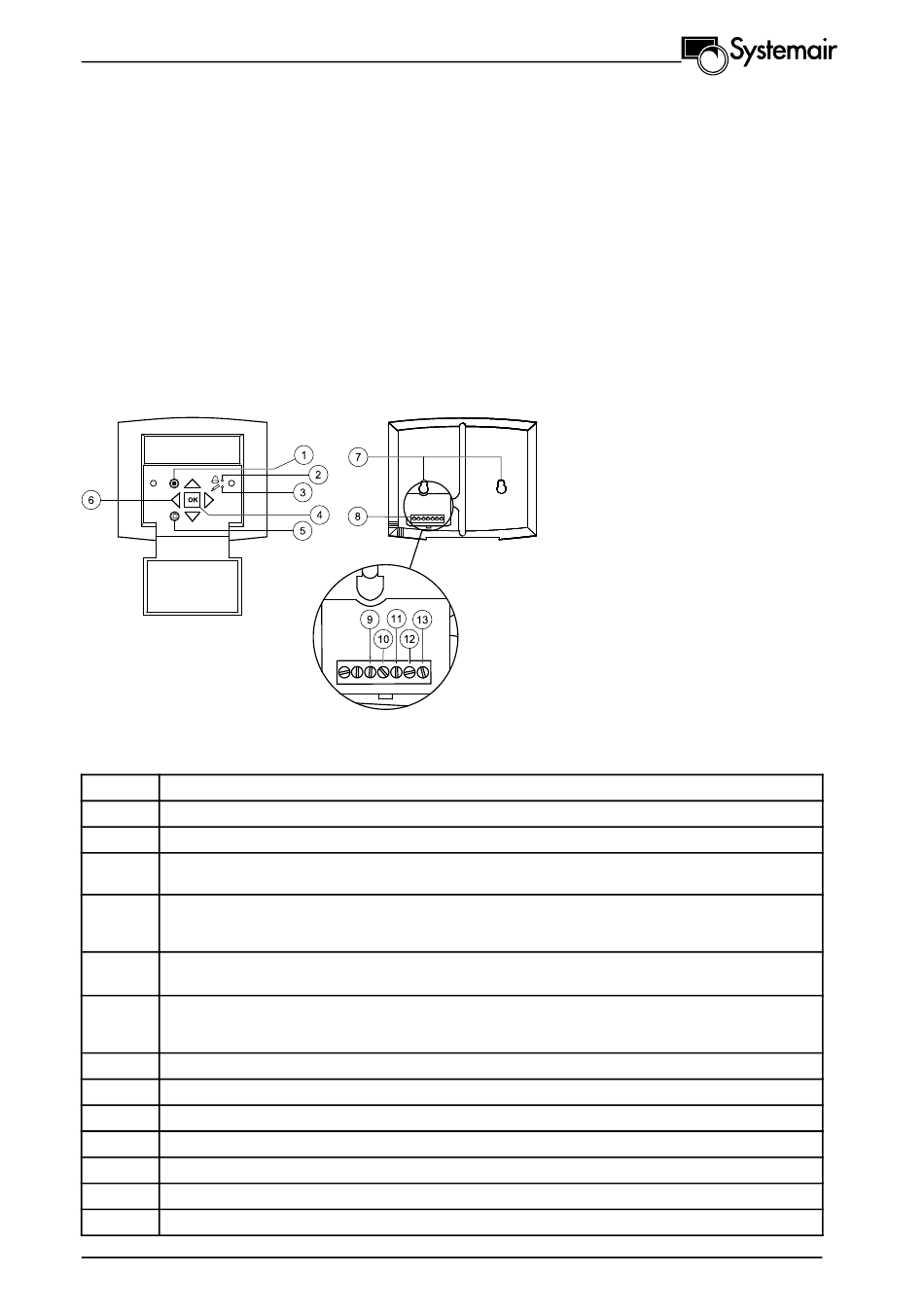

Bild 5 Die Steuerung
Position Erläuterung
1 Alarm-Taste: Ermöglicht Zugang zur Alarmliste
2 Alarm-LED: Zeigt Alarm durch blinkendes rotes Licht an
3 Schreiben-LED: Zeigt durch blinkendes gelbes Licht an, dass Parameter eingestellt oder geändert
werden können
4 OK-Taste: Drücken Sie diese Taste, damit Sie Parameter ändern oder einstellen können, sofern dies
möglich ist. Sie können die Taste auch verwenden, um zwischen änderbaren Parametern in einem
Dialogfenster zu wechseln.
5
Abbrechen-Taste: Mit dieser Taste brechen Sie eine Änderung ab und kehren zu den
Ausgangseinstellungen zurück.
6 Rechts-/Links- & Oben-/Unten-Tasten: Mit diesen Tasten navigieren Sie in einem Menübaum nach
oben, unten, links & rechts. Die Oben-/Unten-Tasten können Sie zudem zum Erhöhen oder Reduzieren
von Werten beim Einstellen oder Ändern von Parametern verwenden.
7 Befestigungslöcher
8 Anschlussblock
9 Anschluss an gelbes Kabel
10
Anschluss an orangefarbenes Kabel
11 Anschluss an rotes Kabel
12 Anschluss an braunes Kabel
13 Anschluss an schwarzes Kabel
