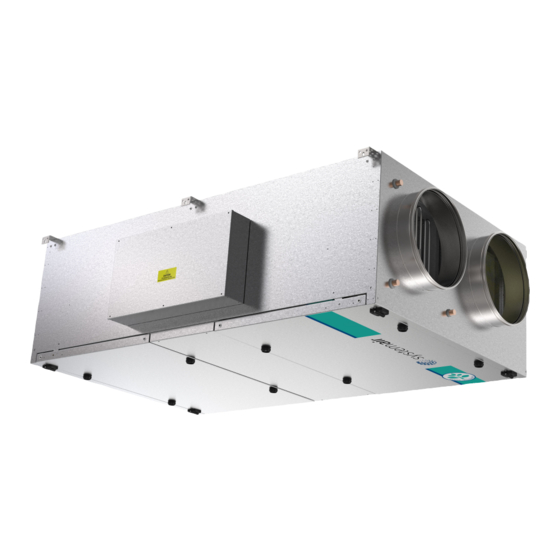

SystemAir Topvex FR03 Betriebs- Und Wartungsanleitung
Kompaktlüftungsgeräte
Vorschau ausblenden
Andere Handbücher für Topvex FR03:
- Betriebs- und wartungsanleitung (42 Seiten) ,
- Installationsanleitung (24 Seiten) ,
- Betriebs- und wartungsanleitung (34 Seiten)
Verwandte Anleitungen für SystemAir Topvex FR03
Inhaltszusammenfassung für SystemAir Topvex FR03
- Seite 1 Topvex FR03, FR06, FR08 und FR11 Kompaktlüftungsgeräte Betriebs- und Wartungsanleitung 206575-DE 100113 V.10-01...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis 1 Warnhinweise ..........................1 2 Beschreibung des Produktes ...................... 2 2.1 Prinzipdarstellung......................2 2.2 Beschreibung der EL- und HW-Gerätekomponenten............3 2.3 Wärmetauscher........................ 4 2.4 Heizregister ........................4 2.5 Elektroerhitzer........................4 2.6 Warmwasser-Nachheizregister ..................4 3 Beschreibung der Schnittstelle....................5 3.1 Steuerung ........................ -
Seite 3: Warnhinweise
• Das Gerät ist schwer. Achten Sie beim Transport und der Montage darauf. Es besteht Einklemmungsgefahr. Tragen Sie Schutzkleidung. • Achten Sie während Montage- und Wartungsarbeiten auf scharfe Kanten. Vergewissern Sie sich, dass Sie eine geeignete Hebevorrichtung verwenden. Tragen Sie Schutzkleidung. Topvex FR03, FR06, FR08 und FR11 Betriebs- und Wartungsanleitung Systemair AB 206575... -
Seite 4: Beschreibung Des Produktes
Bild 1 Gerät mit rechtsseitigem Anschluss Bild 2 Gerät mit linksseitigem Anschluss Position Beschreibung Symbol Anschluss Zuluft Anschluss Fortluft Anschluss Außenluft Anschluss Abluft Filter Zuluft Filter Abluft Ventilator Zuluft Ventilator Abluft Topvex FR03, FR06, FR08 und FR11 Betriebs- und Wartungsanleitung Systemair AB 206575... -
Seite 5: Beschreibung Der El- Und Hw-Gerätekomponenten
Tabelle 1: Beschreibungen der EL- und HW-Gerätekomponenten Position Beschreibung Ventilator Zuluft Ventilator Abluft Filter Abluft Filter Zuluft Wärmetauscher Antriebsmotor Nachheizregister, Wasser oder elektrisch Rücksetzen-Taste, manueller Überhitzungsschutz (nur Geräte mit Elektroerhitzer) Topvex FR03, FR06, FR08 und FR11 Betriebs- und Wartungsanleitung Systemair AB 206575... -
Seite 6: Wärmetauscher
Tauchsensor als Frostschutz ausgestattet. Besteht Frostgefahr in der Heißwasserspirale, wird das Steuerventil geöffnet, wodurch ein Einfrieren verhindert werden soll. Besteht weiterhin Frostgefahr, wird das Gerät angehalten und die Außenluftklappen (Zubehör) werden geschlossen. Topvex FR03, FR06, FR08 und FR11 Betriebs- und Wartungsanleitung Systemair AB... -
Seite 7: Beschreibung Der Schnittstelle
Werten beim Einstellen oder Ändern von Parametern verwenden. Befestigungslöcher Anschlussblock Anschluss an gelbes Kabel Anschluss an orangefarbenes Kabel Anschluss an rotes Kabel Anschluss an braunes Kabel Anschluss an schwarzes Kabel Topvex FR03, FR06, FR08 und FR11 Betriebs- und Wartungsanleitung Systemair AB 206575... -
Seite 8: Navigieren In Den Menüs
Diese erkennen Sie an einem Pfeil auf der rechten Seite der Anzeige. Zum Öffnen eines Menüs drücken Sie erneut die RECHTS-Taste. Wollen Sie zu der vorherigen Menüebene zurückkehren, drücken Sie die LINKS-Taste. Topvex FR03, FR06, FR08 und FR11 Betriebs- und Wartungsanleitung Systemair AB... -
Seite 9: Inbetriebnahme
Der Wert kann zwischen 16°C und 30°C liegen. 3 Einstellen des Wochenplans Stellen Sie Zeit und Datum ein, indem Sie Zeit/Datum auswählen und die Werte an die entprechende Zeit und an das entsprechende Datum anpassen. Topvex FR03, FR06, FR08 und FR11 Betriebs- und Wartungsanleitung Systemair AB 206575... -
Seite 10: Beschreibung Der Software
Stellen Sie die EIN-Zeit für alle Wochentage, 2 gramm Perioden/Tag ein. Die voreingestellte Zeit ist Periode 1: 07:00-16:00 Montag-Sonntag und Periode 2: 00:00-00:00 Montag-Sonntag; 00:00-00:00 deaktiviert die Periode. Für einen Dauerbetrieb ist 00.00-23.59 einzustellen. Topvex FR03, FR06, FR08 und FR11 Betriebs- und Wartungsanleitung Systemair AB 206575... - Seite 11 Aktiviert oder Nicht Aktiviert . Voreingestellt ist: Nicht Aktiviert . Funktion: Startet den Wärmetauscher zwecks Rückgewinnung der kalten Ablufttemperatur, wenn die Ablufttemperatur 3 K kälter als die Frischlufttemperatur ist. Topvex FR03, FR06, FR08 und FR11 Betriebs- und Wartungsanleitung Systemair AB 206575...
- Seite 12 B. bei +15 : -2°C. Solltemperatur = 18°C. Außentemperatur –20°C ergibt eine Solltemperatur von 23°C (18+5). Außentemperatur +15°C ergibt eine Solltemperatur von 16°C (18-2). • Abluft . Topvex FR03, FR06, FR08 und FR11 Betriebs- und Wartungsanleitung Systemair AB 206575...
- Seite 13 DI5 : Wird nur angezeigt, wenn die Brandfunktion aktiviert ist. DI5 : Feueralarm. Mit einer externen Feuerzentrale verbunden. Hält das Gerät an oder ändert die Ventilatorendrehzahl auf Hoch, wenn Alarm aktiviert wird. Topvex FR03, FR06, FR08 und FR11 Betriebs- und Wartungsanleitung Systemair AB 206575...
- Seite 14 50% (änderbar 0-100 %) Mittel: steuer. 5% (änderbar 0-100 %) Niedrig: Art der Heizung (Wählen Sie die korrekte Heizungsart aus) Regel- 30°C (änderbar) P-Band: parameter 100 s (änderbar) I-Zeit: Topvex FR03, FR06, FR08 und FR11 Betriebs- und Wartungsanleitung Systemair AB 206575...
-
Seite 15: Beschreibung Der Freien Kühlung
• die tatsächliche Außentemperatur liegt unterhalb der tatsächlichen Raumtemperatur und • die tatsächliche Raumtemperatur liegt oberhalb der eingestellten Raumtemperaturgrenze. Die Ventilatoren werden bei Stop Kühlen Stunde angehalten oder wenn die folgenden Bedingungen erfüllt sind: Topvex FR03, FR06, FR08 und FR11 Betriebs- und Wartungsanleitung Systemair AB 206575... -
Seite 16: Ändern Der Ventilatorendrehzahl
Sind die Bedingungen nicht erfüllt, stellt sich das Gerät wieder auf AUS. 4.5 Ändern der Ventilatorendrehzahl Die drei möglichen Ventilatorendrehzahlen NIEDRIG , MITTEL und HOCH können zwischen 0-100 % der max. Ventilatorendrehzahl eingestellt werden. Topvex FR03, FR06, FR08 und FR11 Betriebs- und Wartungsanleitung Systemair AB 206575... -
Seite 17: Feinabstimmung Der Ventilatorendrehzahl
Die Potentiometer dienen der Inbetriebnahme des Gerätes, um einen angemessenen Druckausgleich zwischen Abluft und Zuluft im Topvex-Gerät zu gewährleisten. Erläuterung: • SF: Zuluftventilator • EF: Abluftventilator Bild 6 Potentiometer zur Feinabstimmung der Ventilatorendrehzahlen Topvex FR03, FR06, FR08 und FR11 Betriebs- und Wartungsanleitung Systemair AB 206575... -
Seite 18: Wartung
Wartungsarbeiten entsprechend den nachstehenden Empfehlungen und gemäß der vorliegenden Betriebs- und Wartunganleitung durchgeführt werden. Sorgfältig und regelmäßig durchgeführte Wartungsarbeiten sind für eine gültige Garantie unerlässlich. Hinweis! Weitere Informationen zu den Garantiebedingungen erhalten Sie von Ihrer lokalen Systemair-Niederlassung Wartungsart Alle 3 Monate Alle 6 Monate Alle 9 Monate Jährlich... -
Seite 19: Wartungsanleitung
Hierauf wird mit "Filter auswechseln" in der Steuerung hingewiesen. Die Taschenfilter können nicht gereinigt werden, sondern müssen bei Bedarf ausgewechselt werden. Neue Filter können bei Systemair bestellt werden. Die Filterstandzeit muss nach jedem Filterwechsel wieder aktiviert werden (siehe Tabelle 3 Filteralarm ). Informationen zur Änderung der Alarmaktivierungzeit finden Sie unter Kapitel 4.3, Filteralarm. -
Seite 20: Ausbauen Des Wärmetauscherblocks Aus An Decken Befestigten Geräten
Sie eine geeignete Halterung zu Hilfe, wenn Sie den Wärmetauscherblock zu Wartungszwecken herausnehmen! Nach Abschluss der Reinigungs-/Wartungsarbeiten schieben Sie den Wärmetauscherblock wieder hinein und ziehen Sie alle Schrauben fest an. Topvex FR03, FR06, FR08 und FR11 Betriebs- und Wartungsanleitung Systemair AB 206575... -
Seite 21: Ausbauen Des Wärmetauscherblocks Aus Am Boden Befestigten
Sie in gerade nach oben heben. Vorsicht Der Wärmetauscherblock ist schwer. Nehmen Sie eine geeignete Hebevorrichtung oder eine ausreichende Anzahl an Personen zur Hilfe, um den Wärmetauscher aus dem Gerät zu heben. Topvex FR03, FR06, FR08 und FR11 Betriebs- und Wartungsanleitung Systemair AB 206575... -
Seite 22: Überprüfen Der Ventilatoren
Bedarf gereinigt/ausgewechselt werden. Stahlkanäle lassen sich reinigen, indem eine in Seifenlauge getränkte Bürste durch den Kanal gezogen wird, und zwar über die Luftauslass-/Ventilöffnungen oder über spezielle Kontrollklappen im Kanalsystem (sofern vorgesehen). Topvex FR03, FR06, FR08 und FR11 Betriebs- und Wartungsanleitung Systemair AB... -
Seite 23: Auswechseln Der Internen Batterie
Halterung springt. Drücken Sie die neue Batterie in der Halterung fest nach unten. Achten Sie auf die richtige Polung, die Batterie kann nur mit der richtigen Polung eingelegt werden. Topvex FR03, FR06, FR08 und FR11 Betriebs- und Wartungsanleitung Systemair AB 206575... -
Seite 24: Fehlersuche
Thermokontakt ausgelöst (in der Steuerung als VentAlarm angezeigt). Drücken Sie die Rücksetzen-Taste, sofern erforderlich (siehe Tabelle 3). 4. Lärm/Schwingungen • Renigen Sie den Ventilatorenkranz • Überprüfen Sie, dass die Schrauben, die die Ventilatoren halten, fest angezogen sind. Topvex FR03, FR06, FR08 und FR11 Betriebs- und Wartungsanleitung Systemair AB 206575... -
Seite 25: Alarmmeldungen
Unterbrechung Zuluftsensor Sensorfehler Fortluft Unterbrechung Abluftsensor Sensorfehler Außentemp. Unterbrechung Außenluftsensor Alarmausgang, alle Alarme Gibt Signal (24V DC) bei Alarmmeldung. Fehler interne Backup-Batterie Anzeige Fehler interne Batterie im Display Topvex FR03, FR06, FR08 und FR11 Betriebs- und Wartungsanleitung Systemair AB 206575... - Seite 26 Systemair AB behält sich das Recht vor, Änderungen und Verbesserungen am Inhalt dieser Anleitung ohne Vorankündigung vorzunehmen. Systemair AB Industrivägen 3 739 30 Skinnskatteberg, Sweden Phone +46 222 440 00 Fax +46 222 440 99 www.systemair.com 206575...
