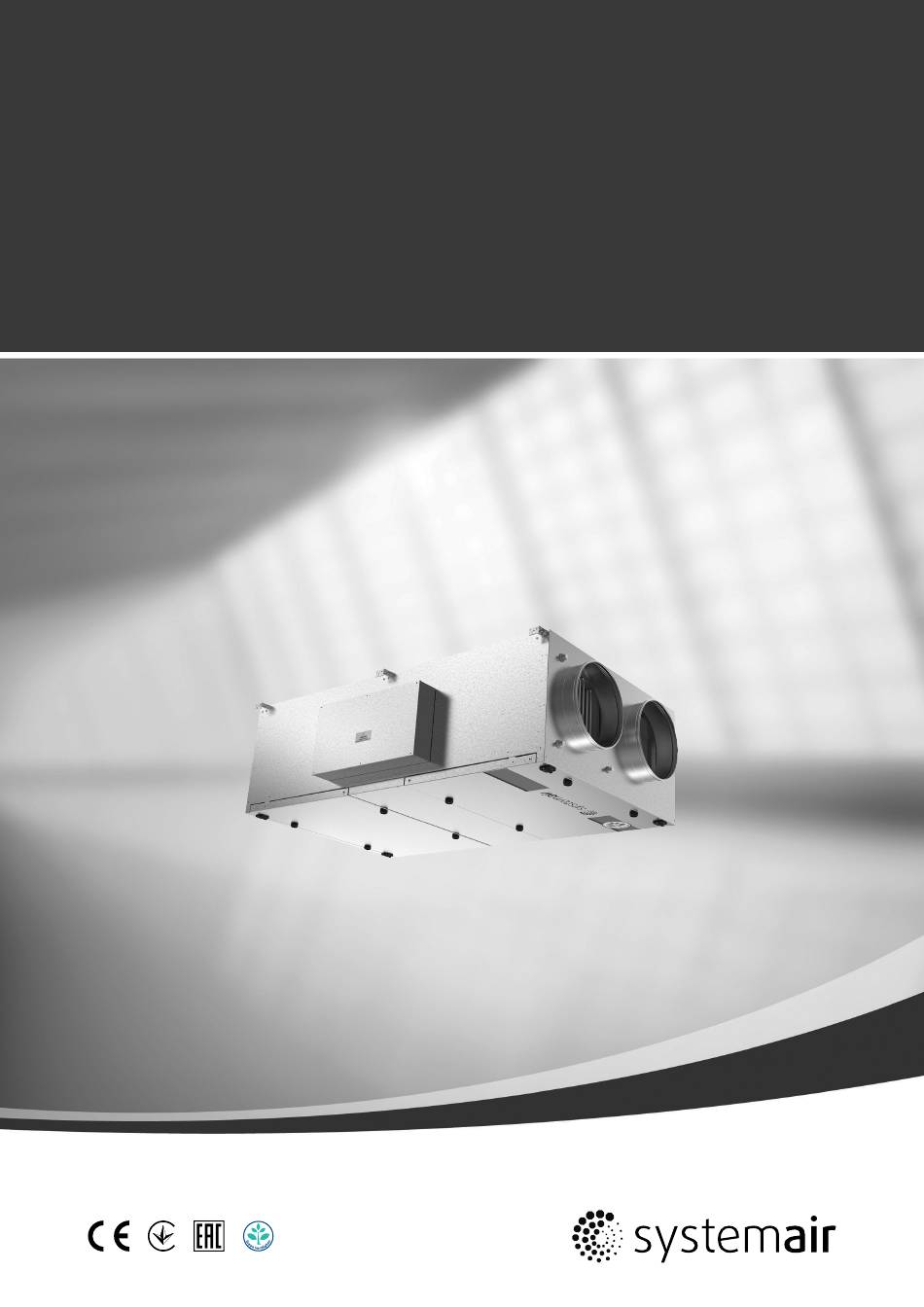

- Seite 1 Topvex FR03, FR06, FR08, FR11 Kompaktlüftungsgerät Installationsanleitung Aus dem Englischen übersetztes Dokument | 1516252 · A002...
- Seite 2 © Copyright Systemair AB Alle Rechte vorbehalten E&OE Systemair AB behält sich das Recht vor, seine Produkte ohne Vorankündigung zu ändern. Dies gilt auch für bereits bestellte Produkte, sofern die vorher vereinbarten Spezifikationen nicht beeinflusst werden. 1516252 | A002...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis EU Konformitätserklärung........1 Warnhinweise ..........2 Produktinformationen ........2 Allgemeines..........2 Technische Daten ........3 3.2.1 Abmessungen ......3 3.2.2 Gewicht ........4 3.2.3 Platzbedarf .......5 3.2.4 Elektrische Daten .......5 Transport und Lagerung......6 Installation.............7 Auspacken..........7 Installationsort/Installation .......7 Installieren des Gerätes ......8 Zuluftsensor........10 Montage des Schiebetür-Sets ....10 Anschlüsse ......... -
Seite 5: Eu Konformitätserklärung
Industrivägen 3 SE-739 30 Skinnskatteberg SWEDEN Sitz: +46 222 440 00 Fax: +46 222 440 99 www.systemair.com erklärt hiermit, dass die folgenden Produkte: Lüftungsgeräte Topvex FR03 EL Topvex FR03 Topvex FR03 HWL/HWH Topvex FR06 EL Topvex FR06 Topvex FR06 HWL/HWH... -
Seite 6: Warnhinweise
Kindern durchgeführt werden. Produktinformationen Allgemeines Diese Installationsanleitung gilt für den Lüftungsgerätetyp Topvex FR von Systemair Sverige AB. Topvex FR umfasst die folgenden Modelloptionen: • Modell:FR03, FR06, FR08, FR11 • Heizregister: EL (Elektrisch), HWL (Wärmeaustauscher, niedrige Leistung), HWH (Wärmeaustauscher, niedrige Lei- stung) oder ohne Heizregister. -
Seite 7: Technische Daten
Produktinformationen | Technische Daten 3.2.1 Abmessungen Position Beschreibung Symbol Zuluft Fortluft Außenluft Abluft Unterseite, Linksausführung øD 1/2" Linksausführung Bedienseite, Linksausführung 1516252 | A002... -
Seite 8: Gewicht
| Produktinformationen Beschreibung Symbol Position Zuluft Fortluft Außenluft Abluft Unterseite, Rechtsausführung øD Rechtsausführung Bedienseite, Rechtsausführung Tabelle 1 Abmessungen Modell FR03 1720 1115 ø315 1145 1502 FR06 2160 1315 ø400 1345 1902 FR08 2230 1515 ø500 1545 2004 FR11 2440 1715 ø630 1745 2206... -
Seite 9: Platzbedarf
Produktinformationen | 3.2.3 Platzbedarf Bild 1 Platzbedarf Für den Fall, dass die Schiebetür eingebaut wird, entspricht der erforderliche Platz der Höhe der Führungsschiene (50 mm) der Schiebetür. W (mm) Modell FR03 FR06 FR08 FR11 3.2.4 Elektrische Daten Tabelle 2 Energieverbrauch Ventilatoren Sicherung (Netz) Sicherung (Netz) -
Seite 10: Transport Und Lagerung
| Produktinformationen Transport und Lagerung Das Topvex FR03-11 sollte so gelagert und transportiert werden, dass physische Schäden an Steuerungen, Griffen, Dis- play, etc. vermieden werden. Es sollte abgedeckt werden, sodass weder Staub, Regen noch Schnee eindringen und das Gerät und dessen Komponenten beschädigen können. Das Gerät wird in einem Stück einschließlich aller erforderlichen Komponenten geliefert und ist für einen problemlosen Transport auf einer Palette in Kunststoff eingewickelt. -
Seite 11: Installation
Installation Auspacken Topvex FR03-11 werden auf einer Palette (Abbildung 2 geliefert und Abbildung 3). notwendige Komponente wie Griffe und Sensoren zur Messung der Zulufttemperatur werden innerhalb des Gerätes aufbewahrt. Die Wartungstüren werden mit einem 16 mm Steckschlüssel geöffnet (Abbildung 4). Verwenden Sie für ein vereinfach- tes Öffnen und Schließen der Wartungstüren die acht Griffstücke, die sich bei Lieferung im Gerät befinden. -
Seite 12: Installieren Des Gerätes
| Installation Installieren des Gerätes Das Gerät kann in den folgenden Positionen installiert werden. Bild 5 Mögliche Installationspositionen Position Beschreibung Installation flach auf dem Boden. Anschlüsse sind rechts und links möglich. Deckeninstallation. Anschlüsse sind rechts und links möglich. Senkrechte Installation an der Wand mit aufsteigender Zuluft. Waagerechte Installation an der Wand. - Seite 13 Die Installation darf ausschließlich von einer Elektrofachkraft durchgeführt werden. Für Topvex FR03-FR06 werden doppelte Aufhängungen (Abbildung 6, Pos. 1) verwendet, um einen stabilen Sitz sicher- zustellen. Topvex FR08-FR11 verfügen über Aufhängungen, wie in Pos. 2 dargestellt. Bild 6 Befestigungsbügel...
-
Seite 14: Zuluftsensor
| Installation Zuluftsensor Der Zuluftfühler ist im Lieferumfang des Geräts enthalten. Montieren Sie den Zuluftfühler im Zuluftkanal 3 m nach dem Lüftungsgerät (Abbildung 7). Verbinden Sie den Fühler mit Anschlussklemme 30-31 (Kapitel 4.6.6) im elektrischen An- schlusskasten. Andere Temperaturfühler sind werkseitig in das Gerät eingebaut. Bild 7 Installierter Zuluftsensor Montage des Schiebetür-Sets Ein Schiebetür-Set für die Wartungstüren kann als Zubehör gekauft und an den Geräten montiert werden, deren War-... - Seite 15 Installation | 4 Montage der Räder Montieren Sie die Räder an dem dafür gefertigten Ge- windeeinsatz an der Seite der Wartungstür mit den beliegenden Schrauben und Unterlegscheiben. 5 Führungsschiene der Schiebetür Montieren Sie die Schienen für die Schiebetür auf je- der Seite des Gerätes.
- Seite 16 | Installation 7 Öffnen der Tür Öffnen Sie die Tür, indem Sie die zwei inneren Griff- stücke (Pos. 1) und anschließend die zwei äußeren Griffstücke (Pos. 2) entriegeln. Die Tür kann jetzt in die Mitte des Gerätes geschoben werden. Es kann nur jeweils eine Tür auf diese Art und Weise geöffnet werden.
-
Seite 17: Anschlüsse
Installation | Anschlüsse 4.6.1 Kanalsystem Bild 8 Luftrichtung, Linksausführung Bild 9 Luftrichtung, Rechtsausführung Tabelle 3 Symbole und Beschreibungen Position Beschreibung Symbol Zuluft Fortluft Außenluft Abluft Zuluftfilter Abluftfilter Zuluftventilator Abluftventilator Wärmetauscher Rotorsteuerung (Position abhängig von der Größe des Geräts) Elektrischer Anschlusskasten 1516252 | A002... -
Seite 18: Kondensation Und Wärmeisolierung
| Installation 4.6.2 Kondensation und Wärmeisolierung Außenluftkanal und Fortluftkanäle müssen stets gut gegen isoliert sein, um Kondensatbildung zu vermeiden. Eine kor- rekt installierte Isolierung, der mit dem Gerät verbundenen Kanäle, ist äußerst wichtig. Alle Kanäle, die durch kalte Räume/Bereiche verlaufen, müssen gut isoliert sein. Verwenden Sie eine Isolierverkleidung (min. 100 mm Mineralwol- le) mit einer Kunststoff-Diffusionsbarriere. -
Seite 19: Elektrische Anschlüsse, Komponenten
Installation | 4.6.5 Elektrische Anschlüsse, Komponenten Topvex FR03-11 sind mit einem eingebauten Regler und interner Verdrahtung ausgerüstet (Abbildung 11). Bild 11 Elektrische Komponenten Nr. 10 zeigt die Position von TTC in FR03 und FR06-FR11 Beschreibung Position Regeleinheit CU283W-4 Transformator 230/24 V AC Klemmen für interne und externe Komponenten... -
Seite 20: Externe Anschlüsse
| Installation 4.6.6 Externe Anschlüsse Tabelle 4 Anschlüsse an externe Funktionen Klemmenblock Beschreibung Hinweis Schutzleiter Neutralleiter (Versorgungsspannung) Verwendet für Phase 230V 1~ und 400V 3~ Verwendet für Phase 230V 1~ Phase (Netzversorgungsspannung) wenn das Gerät diese Netzstromversorgung aufweist 400V 3~/230V 3~ Phase (Netzversorgungsspannung) 400V 3~/230V 3~ Phase (Netzversorgungsspannung) -
Seite 21: Anschluss An Die Gebäudeleittechnik (Glt)
Installation | 4.6.7 Anschluss an die Gebäudeleittechnik (GLT) Kommunikationsmöglichkeiten für die Regeleinheit. • RS485 (Modbus): 50-51-52 oder 60-61-62 • RS485 (BACnet): 50-51-52 oder 60-61-62 • RS485 (Exoline): 50-51-52-53 oder 60-61-62-63 • TCP/IP Exoline • TCP/IP Modbus • TCP/IP WEB • TCP/IP BACnet RS485-Anschluss Bild 12 TCP/IP-Verbindung... -
Seite 22: Installieren Der Navipad-Bedieneinheit
Bedieneinheit und dem Regler im Schaltschrank ist bis zu einer Kabellänge von 100 Metern möglich. 4.7.1 Abmessungen NaviPad ist die Bedieneinheit für Lüftungsgeräte von Systemair. NaviPad nutzt eine leicht verständliche Menüstruktur und umfasst 13 Sprachen. c/cD 40,3... -
Seite 23: Montage Der Bedieneinheit
Installation | 4.7.2 Montage der Bedieneinheit Die NaviPad-Bedieneinheit mit 3-m-Kabel und Halterung liegt dem Lüftungsgerät bei. Zur Montage der Halterung für die Bedieneinheit an der Lüftungsanlage sind Bohrschrauben beigelegt. Für eine Wandmontage sind je nach Untergrund geeignete Befestigungsschrauben zu verwenden. NaviPad ist bei der Lieferung mit dem Schaltmodul im Lüftungsgerät verbunden. - Seite 24 Systemair Sverige AB Industrivägen 3 SE-739 30 Skinnskatteberg, Sweden Phone +46 222 440 00 Fax +46 222 440 99 www.systemair.com...
